充電中にバッテリーの内部では正確に何が起きているのか?

バッテリー技術
作成: 21 10月 2026

充電とは、バッテリー内で繰り広げられる壮大な移動です.リチウムイオンが黒鉛の層間に収まっていくとき、エネルギーはこの旅そのものから生まれます.

このページを共有する

電気自動車のバッテリーをコンセントに接続すると、セル内ではリチウムイオンが正極から負極へ移動し、グラファイトの層間に挿入されます.電子は電解質の中を通過できないため、外部回路を経由して移動します.放電時にはこの動きが完全に逆になります.エネルギーのすべてがこの双方向のイオンと電子の流れから生み出されます.バッテリーの動作原理は、この一言でこれほど明快なのです.

注目ポイント

リチウムイオンは電解質内を、電子は外部回路を通ります.電解質は電子を通しません.
グラファイト負極の理論容量は 372 mAh/g です (LiC6組成).
標準的な充電方式はCC-CVです.まず 定電流、その後に 定電圧で充電します.
SEI層は最初の充電サイクルで形成され、容量低下の主な原因となります.
典型的なセル電圧は 3.6-3.85 Vで、サイクル寿命は 400-1,200サイクル の範囲です.

セルの4つの基本構成要素: それぞれがどこにあるのか?

このメカニズムを理解する最も早い方法は、セルを構成部品に分解することです.リチウムイオングルには、負極 (アノード)、正極 (カソード)、この2つが触れ合わないようにする多孔質セパレータ、イオンがその中を移動する電解質という4つの重要な構成要素があります.これに2つの集電体とケースが加わりますが、化学反応を決定づけるのはこの4つの主要要素です.

材料の選択は標準的です.負極は通常グラファイトから、正極は金属酸化物またはリン酸塩から作られます.電解質は有機溶媒に溶解したリチウム塩で、最も一般的な塩はLiPF6です.この3つの材料の組み合わせが、バッテリーのエネルギー密度と安全性の両方の特性を直接決定します.

エネルギー貯蔵の方法も定義上具体的です.リチウムイオンは、電子を伝導する固体の中に可逆的に埋め込まれます.このメカニズムはインターカレーション、つまり層間挿入と呼ばれます.グラファイトに挿入された1個のリチウムイオンは、グラファイトの2次元層の間に物理的に挟み込まれます.電気を消費して貯蔵されたエネルギーは、まさにこれなのです.

放電時には何が起きているのか? イオンの旅と電子の必須経路

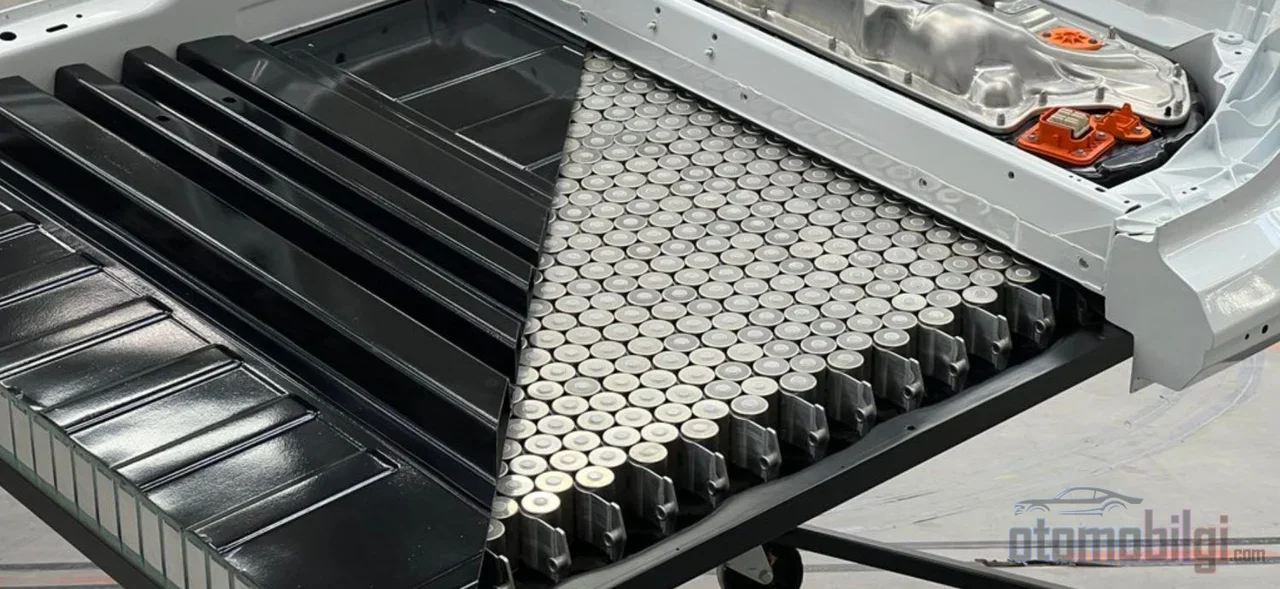

Deşarj sırasında lityum iyonu elektrolit içinde yüzerken elektron dış devreden dolanmak zorundadır; bu zorunlu rota, cihazınızın gücünün ta kendisidir.

バッテリーがモーターやインバーターに電力を供給すると、放電が始まります.負極では酸化の半反応が進行します.蓄積されたリチウムが、正に帯電したリチウムイオン (Li+) と負に帯電した電子に分離するのです.イオンは電解質内をカソードへ向かって流れ、電子は外部回路を通って同じ目的地へ向かいます.カソードでは還元の半反応が、イオンと電子をカソード材料と再結合させます.

では、なぜ電子は電解質の中をショートカットして通らないのでしょうか?答えは設計の中心にあります.電解質はイオンに対して導通性の媒質を提供しますが、電子は通さず、反応にも参加しません.電子のバランスは外部回路を通じてのみ確立できます.この制約は実は利点です.電子が外部回路を通過する際に電荷に仕事をさせ、つまりモーターを回転させるのです.負極に蓄積された余分な電子は、バランスを取るために外部を経由して正極へ流れます.何かが内側ではなく外側を経由して戻るのです.

この間にセルの化学ポテンシャルは低下します.エネルギーは失われるのではなく、主にセルから外部回路の負荷回路へ移動します.放電の全体は、負極に蓄えられたリチウムがカソードへ移動し、その道のりで電気的仕事が生み出される、と要約できます.

充電中に内部では正確に何が動いているのか?

コンセントに接続すると、同じ映像が逆再生されます.外部電源は、セル自身の電圧より高い過電圧をかけます.この差がなければ、イオンは目的の方向に動きません.電子は外部回路で正極から負極へ押しやられ、リチウムイオンも電解質を通って同じ方向へ移動し、多孔性の黒鉛材料にインターカレーションによって組み込まれます.正極は、放電時にはイオンを受け入れる側でしたが、充電時にはそれらを放出する側になります.

リチウムイオンが2つの電極の間を行ったり来たり揺れるため、このアーキテクチャには歴史的に「揺り椅子電池」という名前が付けられています.この比喩は正確です.セルは摩耗せずに何百万回ではなく、何百回も同じ周回を繰り返します.エネルギー密度の物理的な根拠もここにあります.1グラムのリチウムは13.901クーロンを運び、3 Vではこれは1グラムあたり約 41.7 kJ に相当します.重量ベースで1リットルあたりと比較すると、ガソリンの燃焼熱よりわずかに多い程度です.しかし電池全体は、蓄電池ケース、電極、集電体のために単位エネルギーあたり非常に重くなります.標準的なセルは 160-300 Wh/kg の比エネルギー帯域で動作します.

アノードか、カソードか?用語の混乱はどこから来るのか?

アノードとカソードは、位置ではなく役割の定義です.アノードは酸化が、カソードは還元が起こる電極です.放電中は負極がアノード、正極がカソードです.充電中は役割が入れ替わります.放電時のカソードは充電時にはアノードとして振る舞いますが、正極のままです.電池設計の議論では、負極は物理的な位置が変わらないため、実用上アノードと呼び続けられます.お読みのコンテンツでどの用語がどの電極を指すのかは、この区別に基づいて解釈する必要があります.混乱は用語の誤りからではなく、役割が充電状態によって変わることに起因します.

CC-CV: 充電プロセスはなぜ2段階で管理されるのか?

リチウムイオンセルの標準的な充電方式はCC-CV、すなわち定電流・定電圧です.最初の段階ではセルは定電流で充電され、電圧は徐々に上昇します.セルが最大電圧に達すると、コントローラは戦略を切り替えます.電圧を一定に保ち、電流を徐々に減らしていきます.電流が最小しきい値を下回ると、充電は完了とみなされます.完全充電にかかる時間は典型的には 2-3時間 程度です.

段階の切り替えは恣意的なものではありません.定電圧段階では、電極上の過電圧を制御下に置くことで、リチウムがグラファイト中に安全に格納されることを保証します.この限界が無視されると状況は急速に悪化します.電流や電圧の限界を守らないことは過度なクーロン発熱につながり、高電圧では過充電が危険な結果を招く可能性があります.過放電の側でも不可逆な反応が起こるリスクがあり、リチウムコバルト酸化物は過飽和状態になり得ます.そのため、20-80%の範囲で充電し、極端な状態、特に完全放電を避けることが一般的な実用的推奨事項となっています.

温度も同じように厳格に管理されます.充電に理想的な範囲は 5-45 °C の帯域です.0-5 °Cでは電流を下げるべきであり、0 °C未満では充電は完全に避けるべきです.45 °Cを超えると充電性能は低下します.ハードウェアの面では、これらの限界を強制するBMSアーキテクチャが、セルそのものと同様にシステムの一部となっています.

SoC、電圧、電流:メーターのパーセント表示は実際には何の測定値なのか?

他のバッテリー関連コンテンツでよく目にする3つの概念の物理的な意味合いは、ここに基づいています. SoC(State of Charge、充電状態)は、残容量の定義済み完全充電容量に対する比率であり、実用上は充電状態のパーセント表示です.代替的な定義として、現在の容量を参照容量、つまり最大容量に対する比率とするものも使われます.両者は同じ量の2つのパーセント表現です.

電圧はバッテリー内の位置エネルギーの尺度であり、電流は電子の流れの速さの尺度です.より高い電圧は、一定の抵抗においてより多くの電流の流れを可能にし、蓄積・取り出し可能な電気エネルギーを増加させます.典型的なリチウムイオンセルの公称電圧は 3.6-3.85 V の帯域にあります.この値は水の電気分解電位を超えているため、非水系の有機電解液が使用されます.リチウムは水と激しく反応し、水酸化リチウムと水素を生成します.公称電圧がなぜ整数ではないのかと疑問に思うなら、その答えはカソードの化学に依存します.NMCやLFPといった異なる化学体系は異なる電圧曲線を生み出します.

電流は、SoC表示の残りの部分ほど抽象化できない物理的実在です.CC-CVプロトコルで見られる充電速度の低下は、電圧が一定に保たれた後にセルが受け入れる電流が自然に減少していく現象です.メーター上の100%という表示は、電流がしきい値に達した瞬間を表しています.

最初の充電で何が永続的に起こっているのか?SEI層の形成とその代償

新しいセルの最初の充電サイクルにおいて、一回限りの恒久的な現象が起こります.負極の表面にSEI(固体電解質界面)層が形成されるのです.この層は、電解質が電極表面で分解することによって生じ、不動態化をもたらします.反応の引き金は化学的なもので、電極のレドックス電位が電解質の電気化学的窓の外に出ると、分解は避けられません.

SEIは欠陥ではなく、必要なものです.この層は電子を絶縁しながらリチウムイオンは通導します.つまり、イオンの通過は許す一方で、電子が電解質側に入るのを防ぎます.この二重の性質はバッテリーの性能と安全性に不可欠です.この層を可能にする基本的な電解質成分はエチレンカーボネートで、室温では固体であるため、プロピレンカーボネートやジエチルカーボネートなどの液体溶媒と混合されます.

その代償も明白です.SEIの形成とその後の成長は、現代のリチウムイオンバッテリーにおける容量損失の主な原因です.サイクルごとに層は少し厚くなり、電解質と利用可能なリチウムが消費されます.その結果は測定可能です. 500回の充放電サイクルの 後、フル充電されたバッテリーの容量は典型的に10~20%低下します.セル全体のサイクル耐久性は 400~1,200サイクル の範囲にあり、温度、平均SoC、充電速度がこの数値のどちらの端に近づくかを決めます.

数値で見るサイクルのまとめ

パラメータ	典型的な値
比エネルギー	160-300 Wh/kg (特殊な用途では450 Wh/kgまで)
エネルギー密度	250-842 Wh/L
公称セル電圧	3.6 / 3.7 / 3.8 / 3.85 V
充放電効率	80-90%
サイクル耐久性	400~1,200サイクル
自然放電	月あたり0.35~2.5% (メーカーは典型的に1.5~2%と報告)
グラファイト負極の容量	372 mAh/g (LiC6、理論値)
理想的な充電温度	5-45 °C

効率の行はさらに読み取る価値があります.充放電効率が80~90%ということは、毎回のサイクルでエネルギーの一部が熱としてセルから出ていくことを意味します.自然放電は、バッテリーを使用していなくても月に約1.5~2%進行し、SoCが低下するにつれてこの割合も変化します.セパレーターが役割を果たし、電解質が水分を失っておらず、SEIがバランスよく成長しているセルでは、これらの損失は制御可能です.ただし、サイクル自体が本質的に損失ゼロというわけではありません.

結論:双方向の循環とその限界

充電と放電とは、同じ2つの経路を逆方向に使うことです.リチウムイオンは常に電解質の中を通り、電子は常に外部回路を通ります.システムの健全性は3つのパラメータに依存します.温度帯への適合、電圧限界の遵守、そしてSEIの成長速度の管理です.次のページでは、劣化がこれらのメカニズムを通じてどのように加速するか、そして寿命を延ばす実践的な方法がなぜまさにこの3つの限界に基づいているのかを取り上げます.
