ハイブリッドバッテリーはなぜ、どのように冷却されているのか?

ハイブリッドバッテリーは放電のたびに熱を発生します.放置すると、失われた容量は二度と戻りません.
ハイブリッドバッテリーは放電のたびに熱を発生します.放置すると、失われた容量は二度と戻りません.

このページを共有する

ハイブリッドバッテリーは、セルの理想的な動作温度である約20-40°Cの範囲に保てるよう冷却されています. バッテリーは放電のたびに熱を発生し、この熱が制御されなければ効率が低下するだけでなく、容量低下が恒久的なものになってしまうからです. 空冷式システムは車室内の空気をバッテリー上に通すのに対し、水冷式システムはグリコールベースの冷却液を配管内で循環させ、はるかに精密な温度制御を実現します.

注目ポイント

  • バッテリーの理想的な動作範囲は約20-40°C. パック内の温度差は最大でも5°C以内でなければなりません.
  • 同じ平均温度を維持するために、空冷は水冷の2-3倍のエネルギーを消費します.
  • 寒い天候ではハイブリッドの燃費は一時的に15-30%悪化することがあります.
  • 約35°Cの外気温では、バッテリー性能に最大17%の低下が測定されています.
  • ハイブリッドシステムの冷却剤は通常、160,000km前後で交換されます.

バッテリーはなぜ熱くなるのか、そして熱マネジメントは正確に何をしているのか?

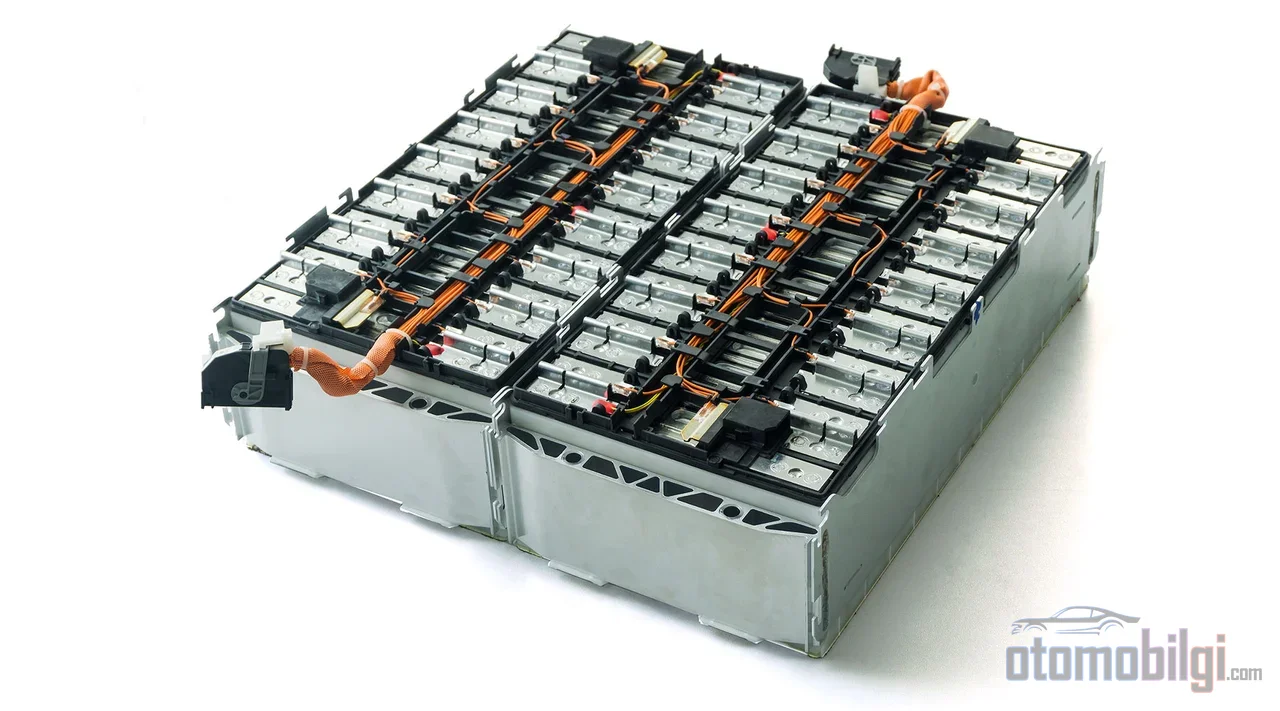

Bataryayı ne kadar hızlı şarj edip boşaltırsanız iç direnç o kadar fazla enerjiyi ısıya çevirir ve ömür kısalır.

ハイブリッドバッテリーの役割はエネルギーを貯めることではなく、エネルギーを絶えず動かすことです. 加速時には放電し、減速時には回生ブレーキによって再充電されます. このサイクルのたびに化学プロセスが作動し、そのプロセスには必然の副産物があります. 熱です. ルールはシンプルです. バッテリーを速く充放電するほど、多くの熱が発生します. 機械式パワートレインの摩擦と同じように、電気的な内部抵抗も仕事の一部を熱に変えます.

温度が上がるとセル内部の電子が励起され、バッテリーの両端子間の電圧差が減少します. これは、バッテリーが供給できるエネルギーが少なくなることを意味します. 熱マネジメントシステムの役割はまさにそれです. エンジン、電気モーター、パワーエレクトロニクス、バッテリーパックをそれぞれ適切な動作温度範囲に保つことです. 数値目標は明確です. パック全体を約20-40°Cの範囲に保ち、パック内の異なる領域間の温度差を5°C未満に抑えることです.

この5°Cという均一性の要件は一見過剰に厳格に見えますが、その論理は確かなものです. パックの高温側のセルは低温側のセルとは異なる速度で充電・放電します. 時間とともにこの非対称性がセル間の不均衡を蓄積し、パック全体の性能は最も弱いセルによって決まります. つまり、冷却システムは快適装備ではなく、バッテリーの寿命と一貫性を直接左右する部品なのです. 制御されない発熱の極限は熱暴走、つまりセルが自らを励起して過熱し、火災のリスクが生じるシナリオです.現代のシステムの存在理由の一つも、まさにこれを防ぐことにあります.

空冷方式: シンプルで軽量、そして多くのハイブリッドの選択

多くのクラシックなハイブリッドは、バッテリーを空冷で冷やしています. 原理は対流です. バッテリーパックは通常、後部座席の下か後方に配置され、小さな電動ブロワーによって車室内の空気が通気口からバッテリーモジュールの上に送り込まれます. エアコン付きキャビンの調整された空気は、ここで二つの役割を同時に果たします; あなたを涼しく保ちながら、同時にバッテリーの冷却環境も整えます.

このアプローチの利点は議論の余地がありません: 部品が少なく、低コスト、低重量、そしてメンテナンスが容易な構造です. 初期の電気自動車の一部には受動的な空冷が採用されていました; そのシステムでは空気が自然循環でパックの表面を通過し、暑い気候では安全上の問題が発生していました. ハイブリッド車では通常一段進んで、ファンによる強制空冷が採用されています: ブロワーがパックから熱を積極的に取り除きます.

しかし限界も明らかです. 空気は熱伝導率と熱容量が低いです. 液体に比べて熱を運ぶ能力が大幅に劣っています. そのため空冷では、バッテリーを狭い許容範囲に保つことが難しく、パック内に局所的な温度差が生じる可能性があります. 一方で、公平に見るなら: ハイブリッドのバッテリーは、完全電動車のバッテリーよりはるかに小さく、より少ないサイクル負荷で動作します. 多くのメーカーは、この小さなパックに対してキャビンの空気による冷却で十分と判断しており、この評価は工学的に正当化できる選択です.

液体冷却: より良い制御の代償として

液体冷却システムは、バッテリーパックの内部または周囲を循環する冷却液を使用します. 二つの方式があります. 直接方式ではセルが冷却液に直接接触します; しかし、低導電性の特殊な液体が必要なため、現在この設計で量産されている車は市場に存在しません. 実際に見られるものはすべて間接方式です: 金属パイプを循環する冷却液が、セルに触れることなく熱を運びます - 動作原理は内燃機関のラジエーター回路に似ていますが、はるかに精密に制御されるだけです.

冷却液の成分も興味深い詳細です: 混合液の約99%はグリコールと水; 残りの1%の添加剤パッケージが回路の金属部品を腐食から保護します. つまり、ハイブリッドのバッテリー冷却回路には、化学的に言えば皆さんが知っているエンジンクーラントに非常に近い液体が入っているのです.

なぜこの余分な複雑さに耐えるのでしょうか? 比較データが答えを示しています:

評価基準空冷液体冷却
システムの複雑さシンプル、部品が少ないポンプ、パイプ、冷却回路
コストと重量低いより高い
同じ温度を維持するエネルギー2〜3倍多い最も効率的な方法
温度の均一性局所的な差が生じる可能性あり最高の均一性
典型的な使用例多くの従来型ハイブリッドプレミアムハイブリッドとほとんどの完全電動車

この比較で注目すべきは、空冷が自らの役割を果たすために2〜3倍ものエネルギーを消費することです; 一方、間接液体冷却は同じ条件下で最小限の最高温度上昇を実現します. つまり空冷は「タダ」ではありません; ファンをより長く、より強く動かすことで、エネルギーをバッテリー自身から奪うのです. ここで消費されたエネルギーは、最終的に燃料消費に反映されます. 正しい問いは「どちらの方式が優れているか」ではなく、「どのパッケージにはどの方式で十分か」というものです.小型で負荷の少ないハイブリッドバッテリーには空冷が理にかなっており、大型で高出力のパッケージには液冷がほぼ必須となります.

温度は消費量と燃費にどう影響するのか?

ハイブリッドの燃費は、バッテリーが効率よく動作することに依存します. そしてバッテリーの効率は、その温度にかかっています. この連鎖のすべての環が測定済みです. 走行中にバッテリー温度が上昇すると、システムはバッテリーの使用を減らすか、冷却に追加のエネルギーを費やすため、総燃料消費量が増加します. バッテリーの劣化と燃費のこの関係は、ハイブリッドのエネルギー管理戦略の中心にある研究テーマです.

低温環境: 一時的で測定可能な損失

寒い天候でハイブリッドの消費量が悪化するのは正常であり、通常は一時的なものです. 周囲の寒さにより、燃費が一時的に15〜30%低下することがあります. これには複数の理由があります: バッテリーは低温では効率が低下し、求められる出力を供給するのに苦労します.ガソリンエンジンは車室とエンジンの暖気のため長く運転を続けなければならず、冷気による空気抵抗が増し、タイヤの空気圧が下がって転がり抵抗が大きくなります. つまり、損失はバッテリーだけによるものではありません. それは寒い季節が車両に課す総額のペナルティなのです. NiMHバッテリーはこの点でいくらか有利です. 低温では通常10〜20%の範囲で、Li-ionセルに比べて軽度の性能低下にとどまります.

高温環境: 一時的な損失ではなく、恒久的な損傷のリスク

高温側の方が明らかに危険です. 過度の高温はバッテリーの充電効率を下げます. 充電に時間がかかったり、バッテリーが充電を保持しにくくなることもあります. 高温ではセルはより速く自然放電します. その規模は具体的です. およそ35°Cの気温では、バッテリー性能に17%もの損失が生じる可能性があります. さらに重要なのは、損失が恒久的かどうかという違いです. 寒さによる効率の低下は気温が上がれば回復しますが、繰り返される過度の高温への曝露によって生じる容量の損失は元に戻りません. 熱はセルの内部抵抗を増加させ、恒久的に効率を下げてしまいます. 熱の継続的な蓄積と不十分な冷却は、特に夏場にバッテリーの寿命を縮めます. 充電レベル表示の不安定な動作は、バッテリーが密かに過熱している典型的な兆候の一つです.

冷却システムのメンテナンス: ドライバーにできること

ハイブリッドバッテリーはプラグを接続せずに充電されるため、ドライバーが充電習慣を通じて介入できる余地はほとんどありません. 実際に管理できるのは、冷却システムの健全性です. 空冷式のモデルで重要な部品は、バッテリーコンパートメントに取り込まれる空気が通る冷却フィルターです. このフィルターがほこりや汚れで詰まると、ファンは同じ仕事をするために長く動作し続け、空気の流れが弱まり、パッケージの温度が上昇します. メーカーは一部のモデルでこれらの部品について定期的なメンテナンス警告を発しています. 取扱説明書のメンテナンススケジュールに従うことが最も安全な方法です.

  • 空冷式モデルでは、説明書の周期に従って冷却フィルターの清掃または交換を行ってください.
  • ファンやエア通気口が詰まっていないことを確認し、 バッテリー室に荷物を積んで空気の流れを塞がないようにしてください.
  • ハイブリッドシステムのクーラントは通常160,000 km (100,000マイル)頃に交換されます. モデルによる差異があるため、取扱説明書を基準にしてください.
  • 夏の長時間使用後は、日陰に駐車し、可能であればエアコンを作動させて停めることで、空冷式パッケージの初期温度を下げることができます.

プラグインハイブリッドを使用する方には、追加の2つのルールがあります. バッテリーが熱い状態での充電は避けること. 数分間冷ますのを待つことで、より速い充電とより良い航続距離の両方が得られます. また、頻繁なレベル3 DC急速充電はバッテリーの寿命を縮めるため、可能な限り標準充電を選びましょう.

次世代の熱管理: 相変化材料とインテリジェント制御

従来の空冷・液冷を超えるハイブリッドソリューションは、ここ数年で急速に成熟しています. 相変化材料(PCM)は、特定の温度で固体から液体に相転移する際に大量の熱を吸収し、セルを一時的に安定させます. しかし、2つの構造上の限界があります. 相変化の際に体積が変化することと、吸収した熱を外部に移動させることができないため、液冷ほど全体の温度を下げられないことです. このため、最新の設計では、PCMとヒートパイプをアクティブな空冷または液冷と組み合わせた複合システムへと向かっています. こうすることで、パッシブ部品が瞬間的なピークを吸収し、アクティブ回路が熱を恒久的に外部へ運び出します.

同時に、制御面でも知能化が進んでいます. AIを活用した熱管理は、状況に応じてバッテリーを加熱・冷却すべきタイミングを事前に計画できます. マルチゾーン冷却アーキテクチャは、パッケージの各領域を個別にターゲットとすることで、あの重要な5°Cの均一性条件をより容易に満たし、セル間の不均衡を減らしています. 効率的な熱管理が急速充電時間を短縮し、バッテリー寿命を延ばすという工学的知見こそ、この分野への投資を説明する本来の論理です. メーカーの観点からは、方程式はシンプルです. バッテリー熱管理システムに費やすすべての設計努力は、パッケージの保証期間と中古車価値に直接影響します.

結論. 見えないシステム、測定可能な差

ハイブリッドバッテリー冷却は、車両の中で最も語られないが最も働くサブシステムの一つです. 車内の空気を使う単純なブロワーであれ、グリコール回路が循環する精密な液冷であれ、その役割は同じです. セルを20~40°Cの範囲内で、互いに近い温度に保つこと. これを達成した車両は、より一貫した燃費と、何十年にもわたって健康なバッテリーを得られます. 達成できなかった車両は、まず一時的な効率低下に直面し、その後取り返しのつかない容量低下に見舞われます. ドライバー側でやるべきことは短い: フィルターを清潔に保ち、クーラントの交換時期を守り、過酷な暑さの中で車に必要以上の負担をかけないこと. あとはエンジニアリングがやってくれる.
