ディファレンシャルはコーナーでどうやって駆動力を配分するのか?

内燃機関技術
作成: 23 10月 2026

カーブに入った車の外側のタイヤは常に長い距離を走ります.デファレンシャルギアはまさにこの速度差を静かに調整しているのです.

このページを共有する

デファレンシャル(差動装置)は、エンジンが発生したトルクを同じ車軸上の2つのホイールに分割して伝達し、ホイールが互いに異なる速度で回転することを可能にする歯車機構です. カーブに進入する車の外側のホイールは、内側のホイールより長い距離を走るため、より速く回転しなければなりません. デファレンシャルはこの速度差を機械的に管理します. その際、基本的な法則に従います. クラウンギアの速度は、2つのホイールの速度の平均と等しいのです.

注目ポイント

デファレンシャルは、トランスミッションシャフトからの動力を左右のホイールペアに分配し、速度差を許容します.
速度の方程式は明快です. 車軸の速度は、2つのホイールの速度の平均に等しくなります.
オープンデフでは、トルクは両方のホイールに常に等しく伝達されます. 限界を決めるのは、トラクションが最も弱い側のホイールです.
歯車システムは3つのかみ合いで動作し、通常94~97%の効率を発揮します.
自動車用途の特許は1827年にOnésiphore Pecqueurによって取得されました.

なぜデファレンシャルが不可欠なのか?

この問題は、簡単な幾何学の実験で理解できます. 車を狭いカーブに進入させると想像してください. 外側のホイールは、より大きな円の上を進みます. 一方、内側のホイールは小さな円をたどります. 同じ時間により長い距離を進まなければならない外側のホイールは、内側のホイールよりも速く回転する必要があります. その差は想像以上に大きく、カーブの半径が小さくなるほど速度差は広がります.

2つのホイールが同じ車軸に剛体で固定されていると想像してください. この場合、内側のホイールは自らの経路よりも速く回転しようとして抵抗を受け、スリップします. 外側のホイールは十分に速く回転できないため、引きずられることになります. この状態は、タイヤの摩耗を招くだけではありません. 車軸のシャフトや駆動系のあらゆる部分に絶えず歪みを蓄積させます. カートや一部の路面電車はデファレンシャルなしで動作しますが、これらはカーブでのホイールのスリップを意図的に許容する設計です. 自動車において、この解決策は持続可能ではありません.

したがって、デファレンシャルには4つの異なる役割があります. ピニオンとリングギアのペアによって動力の方向を約90度変えること、同じ車軸の2つのホイール間で動力を分配すること、歯車の減速比によってトルクを増幅すること、そして2つのホイールが互いに異なる速度で回転することを可能にすることです. これらの4つはすべて、コンパクトなボディの中で解決されます.

デファレンシャルはカーブで動力をどのように分配するのか?

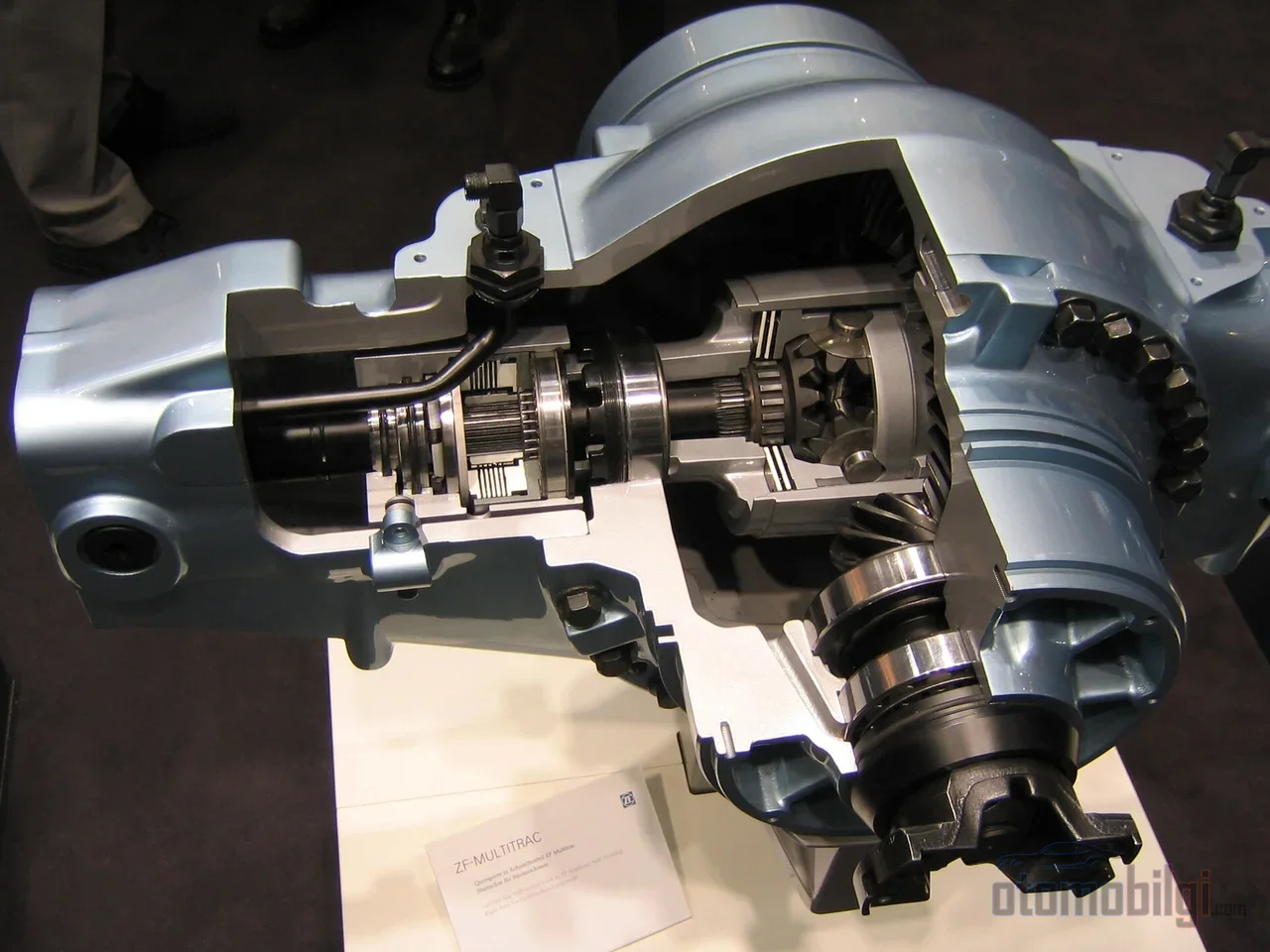

Virajda iç ve dış tekerlek farklı hızlarda döner; diferansiyel, gücü iki aks arasında akıllıca bölüştüren sessiz bir arabulucudur.

答えは内部構造に隠されています. トランスミッションからの回転は、ピニオンギアからリングギアへ伝達されます. リングギアはデファレンシャルケース(キャリア)を支えています. ケース内にある小さなピニオンギア(スパイダーギア)が2つのサイドギア(サンギア)を連結し、サイドギアが車軸のシャフトへトルクを伝えます. つまり、動力の流れは次のように機能します. ピニオンからリングギアへ. リングギアからケースへ. ケースからピニオンギアへ. ピニオンギアから2つの車軸へ.

直進時とカーブ時では何が変わるのか?

直進時は両方のホイールが同じ抵抗を受け、ピニオンギアは自軸の周りでは回転しません. システムは一体の塊のように動作し、両方の車輪がリングギアの速度で回転します. 左コーナーに進入すると、内側の左のサンギアがより大きな抵抗を示します. この抵抗の差がプラネットギアを自軸の周りに回転させ、まさにこの追加の回転が内側の車輪を遅くすると同時に、外側の車輪を同じ割合で速くします. メカニズムは、抵抗の差を瞬時に速度差へと変換します.

これらすべての数学的な要約はたった一行です: アクスルの回転速度は、二つの車輪の速度の平均に等しい. 外側の車輪が速くなった分だけ、内側の車輪は正確にその分遅くなり、合計は保存されます. この対称性こそが、デフを理解しやすくする基本の論理です.

効率の面でも状況は良好です: 各ギアのかみ合いごとに約1-2%の損失が生じます. トランスミッションからハーフシャフトまで3つのかみ合い点を通るこのシステムは、通常94-97%の効率で動作します.

オープンデファレンシャルの弱点: なぜ車輪が空回りするのか?

オープンデフの最も重要な特徴は、トルクを両方の車輪に均等に伝達する構造を持っていることです. これはコーナー内では無害に見えますが、トラクションを失った場合に深刻な結果をもたらします: 両方の車輪に伝わるトルクは、トラクションが最も低い車輪が保持できるレベルまで低下します. 要するに、最も弱い車輪がアクスル全体を制限するのです.

具体的に考えてみましょう. 車の一方の車輪が凍結路や泥濘んだ路面にあり、もう一方の車輪が乾いたアスファルト上にあるとします. 氷上の車輪はグリップできず、オープンデフはパワーをこの空回りする車輪に向けてしまい、乾いた路面で実際にトラクションを提供できるはずの車輪はほぼゼロのパワーしか受け取りません. 車は脱出できません. よくある誤解に反して、パワーは反対側の車輪へ流れず、むしろ空転する車輪に集中します.

コーナー脱出時にも同じ物理法則が働きます. 強い加速でコーナーを抜けるとき、車体の重量が外側に移動し、これにより内側の車輪にかかる荷重、ひいてはトラクションが減少します. オープンデフはこの軽くなった内側の車輪を回し始め、スロットルが落ちてパワーロスが発生します. 運転中の現れ方は誰もが知っているものです: コーナー内でアクセルを踏むと、目の前の加速が一瞬にして途切れ、トルクが空へ流れます.

リミテッドスリップデフ(LSD)は何を変えるのか?

リミテッドスリップデフは、オープンデフとロックデフの間の理にかなった妥協点です: 通常の条件ではオープンのように振る舞い、車輪間の速度差が一定のしきい値を超えるとロックのように振る舞い始めます. この切り替えは通常、クラッチパックまたはビスカスカップリングシステムによって実現されます.

先ほどの氷の例に戻ると: 一方の車輪が空転し始めると、LSDは空転する車輪が自由に空回りするのを防ぎ、トルクが乾いた路面の車輪にも伝達されるようにします. コーナーの例では結果はこうなります: 内側の車輪が空回りしようとしたとき、クラッチシステムがアクスルの両側に摩擦をかけてトルクを外側の車輪へ導きます. スロットルが途切れることはなく、脱出時の加速は維持されます. この予測可能なグリップこそ、LSDがハイパフォーマンスカーで好まれる主な理由です.

LSDには確立された歴史もあります: トルセン型リミテッドスリップデファレンシャルは、1958年にVernon Gleasmanによって特許取得されました. 購入価格に加えて、LSD付きアクスルがオープンデフよりも多くのメンテナンスを必要とする可能性があることも考慮する必要があります. クラッチプレートやビスカスカップリングは時間とともに消耗し、整備が必要になります.

ロックデフとトルクベクタリング: スペクトラムの両端のソリューション

ロックデフはより過激なアプローチです: 2つのホイールを、トラクションの状態に関係なく、1本のシャフトのように一緒に回転させます. 泥、雪、岩場でホイールが空転して前へ進めなくなるのを完全に防ぎます. そのため、最もよく見かけるのはオフロード車です. デメリットも明白です: アスファルトのコーナーで2つのホイールを無理に同じ速度で回すと、タイヤと駆動系に不要なストレスがかかります.

スペクトラムの電子的な端にあるのがトルクベクタリングです. この技術は、各ハーフシャフトに可変量のトルクを送ることができ、コーナー内での内側・外側のトルク配分を瞬時に調整します. その結果、より高い安定性とより優れたコーナリング性能が得られます. デファレンシャルのメカニカルな仕組みにソフトウェアという層を追加したものと考えることができます.

デファレンシャルタイプの比較

タイプ	作動原理	特徴
オープン	トルクを2つのホイールに均等に分配し、速度差を自由に許容する	通常の走行には十分. トラクションを失うと、滑っているホイールへパワーを送ってしまう
リミテッドスリップデフ(LSD)	通常はオープンのように動作し、速度差が限界を超えるとロックデフのように振る舞う	クラッチまたはビスカスカップリングにより、トラクションのあるホイールへトルクを伝達する
ロックデフ	2つのホイールを1本のシャフトのように一緒に回転させる	オフロード条件下で最も強力なトラクションソリューション
トルクベクタリング	電子制御により、各ハーフシャフトに可変量のトルクを送る	安定性とコーナリング性能を向上させる

その歴史は驚くほど古い

この概念のルーツは自動車よりはるかに古くまで遡ります. アンティキティラ機構(紀元前100年頃)にデファレンシャルギアが含まれていた可能性が考えられていますが、確実なことではありません. 最初の証拠のあるデファレンシャルの使用は、1720年のJoseph Williamsonの時計によるものです. 自動車の舞台への登場は、1827年の発明です. Onésiphore Pecqueurが蒸気自動車用にデファレンシャルの特許を取得し、今日私たちのホイールにある基本的なソリューションを定義しました. 一部の資料では、この機構が紀元3 世紀に中国でも登場したと主張しています. この年代測定は確実には検証されていません.

あなたの車のデファレンシャルを知る実用的な方法

ドライバーがよく尋ねる質問の1つは、自分の車がオープンデフかLSDかを見分ける方法です. 実用的なサインがあります: 乾燥した路面でフルスロットル発進したとき、1つのホイールだけが回転しますか、それとも2つのホイールが一緒に動きますか? 1つのホイールが空転するのは、オープンデファレンシャルの典型的なサインです. LSD装備車では、コーナー脱出時や湿った路面で、より予測しやすいトラクションを感じることができます. タイヤの摩耗もアグレッシブな運転ではよりバランスよく分散されます.

日常使用でLSDが本当に必要かどうかは、ドライバーコミュニティで意見が二分する議論です. 片方はスポーツ走行でトラクションと安全性をもたらすと言い、もう片方は通常使用では、オープンデフが空転する後輪とともにテールスライドを許してしまう方が、状況によってはより正当化できると主張します. 工学面からの正直な要約はこうです: オープンデフは快適で、効率的で、安価です. LSDは、トルクがどこへ行くべきか分からない路面でこそ役立ちます. 路面とあなたの運転スタイルが、どちらがあなたに合うかを決めます.

結論: 平均を取る、シンプルな知恵

デファレンシャルをこれほどエレガントにしているのは、複雑な制御ユニットなしで、2つの要件を同時に解決できることです. トルクを配分することと、回転差を許容すること. 回転数平均の法則は、抵抗差の自然な結果として、コーナーを静かに処理します. オープンタイプのトラクション喪失という弱点は、まさにLSDやロック式デフが解決するために存在する問題です. コーナーで後ろから感じるあの滑らかなトラクションの裏には、1行の数学で要約できる、約2世紀にわたる工学の知恵があります.
