LED 헤드라이트의 냉각 엔지니어링: 열이 어떻게 LED를 망가뜨리는가?

조명 및 시야 기술
생성: 16 10월 2026

LED은 할로겐처럼 빛 안에 열을 가두는 사치를 누릴 수 없습니다. 투입되는 모든 와트는 방열판에서 처리해야 할 손님과 같습니다.

이 페이지 공유하기

LED 전구에서 발생하는 열은 칩 내부에 갇혀 반드시 외부로 배출해야 하는 낭비 에너지입니다. 관리하지 않으면 먼저 밝기가 떨어지고, 이후 LED는 영구적으로 노후화되어 수명을 다하게 됩니다. 할로겐 전구는 열을 빛과 함께 손쉽게 밖으로 내보내는 반면, LED에는 그런 사치가 없습니다. 모든 폐열은 방열판과 팬으로 처리해야 할 손님이기 때문입니다. 바로 이 때문에 LED 전구 뒤편에는 진지한 냉각 엔지니어링이 숨어 있는 것입니다.

주요 내용

LED에 공급되는 전기의 단 약 20-35%만 빛으로 변환되며, 나머지는 열입니다.
접합 온도가 10°C 상승할 때마다 LED의 사용 수명이 30-50% 단축됩니다.
LED 전구는 빛 기능에 따라 25-70 W 의 열을 방출해야 합니다.
고품질 팬 모터는 200,000시간 MTBF로 칩 자체보다 오래갑니다.
팬 방식(능동) 냉각은 열 전달을 수동 방식 대비 약 40% 개선할 수 있습니다.

"LED는 원래 차갑지 않나?" 가장 큰 오해

이 말을 들을 때마다 미소가 지어지지만, 질문 자체는 매우 합리적입니다. LED는 고효율이고, 고효율인 것은 뜨거워지지 않는다, 그렇죠? 유감스럽게도 아닙니다. LED는 백열 전구보다 약 90% 효율적이지만, "효율적"이라는 말은 상대적인 개념입니다. 자료를 보면 공급 전력의 대략 80%는 여전히 열로 변환되며, 가장 효율적인 상용 LED에서도 빛으로 가는 비율은 약 50-60% 수준에 그치고 대부분의 응용 분야에서는 20-35%에 불과합니다.

그렇다면 할로겐 전구는 같은 전기의 훨씬 많은 부분을 열로 바꾸면서도 왜 폭발하지 않을까요? 할로겐과 크세논은 폐열을 적외선 복사 형태로 빛 광선과 함께 직접 밖으로 내보내기 때문입니다. 마치 열을 포장지에 담아 전구 유리 밖으로 내던지는 셈입니다. 반면 LED는 열적 적외선을 방출하지 않습니다. 열은 반도체 바닥에 갇힙니다. 마치 팬이 없는 컴퓨터 프로세서와 같습니다. 그 열은 반드시 어딘가로 이동해야 하고, 그 "어딘가"가 바로 방열 설계를 의미합니다.

게다가 열은 한 지점에서만 발생하지 않습니다. 칩 자체(주입 및 광자 추출 손실), 형광체 층, 구동 회로에서 각각 열이 발생합니다. 형광체 층은 청색광을 백색광으로 변환하는 과정에서 자체 전력의 약 15-40%를 열로 바꾸며, 대개 패키지에서 가장 뜨거운 영역이 됩니다. 선형 전원 회로도 강하 전압의 15-30%를 그대로 열로 소모합니다. 요컨대 LED 전구는 열 공장입니다. 단지 자기 일을 잘 해내는 열 공장일 뿐입니다.

접합 온도(Tj): LED의 열이 측정되는 지점

엔지니어들이 Tj 라고 부르는 접합 온도는 LED 칩 내부의 활성 층 온도이며, LED의 모든 성능을 결정하는 가장 중요한 단일 수치입니다. 세 가지 요소에 좌우됩니다: 구동 전류, 열 경로(열이 칩에서 외부로 이동하는 저항 사슬), 그리고 주변 온도. 계산도 놀랄 만큼 간단합니다: Tj = Rthja × P + Ta. 즉, 열저항 곱하기 전력에 주변 온도를 더한 값입니다.

Tj가 상승하면 두 가지 재앙이 차례로 찾아옵니다. 첫 번째는 서멀 드룹(thermal droop): 단기적이며 되돌릴 수 있습니다. 허용 최대 Tj를 초과해 작동하면 InGaN LED에서는 광출력이 최대 25%, AlGaInP LED에서는 최대 70%까지 떨어질 수 있습니다. 구체적인 예를 들면, 25°C에서 풀 루멘을 내던 LED는 85°C에서 보통 85~90%로 떨어집니다. 일부 LED는 온도가 상승하면서 최대 30%에 달하는 빛 손실을 겪으며, 25°C에서 75°C로 오르는 온도는 광속을 거의 절반으로 줄일 수 있습니다. 정격 6,000루멘에 가까운 LED 헤드램프가 30분 후에 뚜렷하게 어두워지는 것은 우연이 아니라 자연의 법칙입니다.

두 번째는 훨씬 더 가혹합니다: 루멘 열화. 이것은 되돌아오지 않습니다. 대략 이렇게 요약할 수 있습니다: Tj가 10°C 상승할 때마다 LED의 수명이(70% 루멘 유지 기준으로) 30~50% 단축됩니다. 업계에서는 이를 "10도 법칙"이라 부르며 실제로 작동합니다. 또한 색도 변합니다: 10°C마다 지배 파장이 약 1nm 증가합니다. 즉, 뜨거워진 LED는 어두워질 뿐 아니라 누렇게 변합니다. 황금 법칙은 이것입니다: 높은 루멘 유지를 원한다면 Tj를 데이터시트 최대값의 80% 이하로 유지하십시오.

수동 냉각: 조용하고, 단순하고, 타협된 구리 골조

팬 없는 LED 전구는 열의 이동을 완전히 물리적 전도에 맡깁니다. 구리 코어 바디 또는 구리 편조(copper braid) 레이디에이터는 칩에서 열을 받아 전구 뒤쪽의 넓은 표면으로 퍼뜨리고, 알루미늄 코어 PCB에서는 열이 서멀 비아 또는 구리 "서멀 코인"을 통해 방열판으로 전달됩니다. LED 헤드램프는 광 기능과 차량 등급에 따라 총 25~70W의 열을 방출할 수 있습니다. 수동 구리 바디의 어깨에 얹히는 상당한 부담입니다.

수동 방식의 매력은 논쟁의 여지가 없습니다: 움직이는 부품이 없고, 조용하며, 기계적 고장 지점이 없습니다. 장기적인 신뢰성을 원하는 설계의 단골손입니다. 하지만 약점도 분명합니다: LED와 방열판 사이의 열 전달이 나쁘면, 예를 들어 서멀 구리스나 라미네이트 접합부의 품질이 낮으면, 칩의 온도가 치명적인 수준으로 치솟을 수 있습니다. 게다가 30~40W 이상에서 작동하는 고출력 전구는 수동 시스템이 지속 사용 중 안전하게 방출할 수 있는 양보다 더 많은 열을 발생시키며, 바로 그 지점에서 팬이 개입합니다.

능동 냉각: 작은 팬 하나, 큰 차이 하나

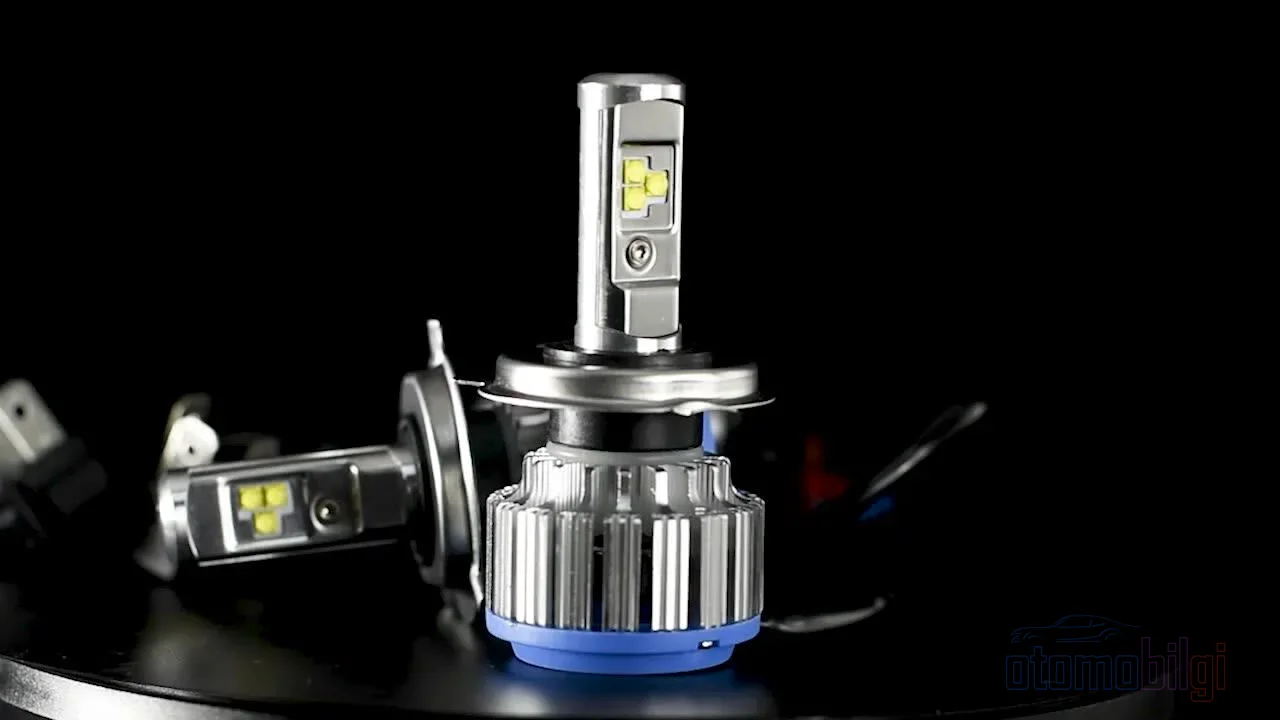

Kaliteli bir fan motoru 200.000 saate varan ömrüyle LED çipin kendisinden daha uzun yaşayabilir; asıl tehlike, tıkandığında hapsettiği ısıdır.

팬이 달린 전구는 칩에서 열을 강제 공기 흐름으로 수동 냉각보다 훨씬 빠르게 제거합니다. 열 제거 성능은 적용 방식에 따라 약 40%까지 개선될 수 있습니다. 고루멘 상시하등과 같이 지속적으로 풀 부하로 작동하는 기능에서 이 차이는 수명 차이로 이어집니다: 능동 냉각 LED는 수동 방식보다 뚜렷하게 오래 살 수 있습니다.

상대편 논리도 강력합니다. 팬은 새로운 고장 지점이자 추가 부피를 의미합니다. 팬 달린 전구는 컴팩트하지 않고 좁은 헤드라이트 소켓에 장착하기 어려울 수 있습니다. 소음도 어떤 경우에는 거슬립니다. 하지만 고품질 팬 모터는 200,000시간 MTBF로 칩의 예상 수명보다 오래가며, PWM으로 제어할 수 있고 고무 서스펜션으로 진동을 줄일 수 있습니다. 실제로 흥미로운 진단 힌트가 하나 있습니다. 능동 냉각 LED의 팬 소리가 멎으면, 보통 팬이 아니라 LED가 고장난 것입니다. 막힌 팬은 열을 가두고 칩을 빠르게 죽이기 때문입니다.

특성	패시브(무팬)	액티브(팬 포함)
열 전달 속도	전도 의존적, 느림	약 40% 더 우수
신뢰성	움직이는 부품 없음	팬은 새로운 고장 지점
정숙성	완전 무소음	팬 소음 가능
장착성	컴팩트	부피가 크고 좁은 소켓에 장착 어려움
적합한 용도	저-중출력, 수명 우선	30-40 W 이상의 고출력

마이너하지만 존재하는 이색적 방법들

펠티어(열전) 냉각기와 미세 채널 액체 냉각도 존재하지만, 복잡하고 비싸기 때문에 자동차 분야에서의 활용은 미미합니다. 연구 쪽에서는 더 흥미로운 일들이 벌어지고 있습니다. 히트 파이프 지원 컴팩트 액티브 냉각기가 접합 온도를 낮추기 위해 제안되었고, 최근 몇 년간 생성형 디자인(generative design)이 도입되었습니다. 소프트웨어가 CFD 시뮬레이션으로 수백 가지 냉각기 형상을 시험하며 자연 대류와 강제 대류 모두에서 기존 설계가 도달하지 못한 열 성능을 목표로 합니다. 이 접근법은 더 컴팩트하고 가볍으며 잠재적으로 무팬인 냉각 솔루션의 길을 열어줍니다.

설계의 고민: 효율 저하(droop)

엔지니어의 악몽은 이렇습니다. 구동 전류를 높이면 → 루멘이 증가한다. 하지만 높은 전류는 동시에 "효율 저하(efficiency droop)"라고 불리는 현상을 유발하고 열유속 밀도가 급상승합니다. 즉, 더 많은 빛을 원하는 것은 더 많은 열을 발생시키고 더 강력한 냉각기를 장착해야 하는 대가를 치러야 합니다. 구동 전류는 열적 한계 내에 머물거나, 설계에 추가적인 열 용량을 넣어야 합니다. 공짜 점심은 없습니다.

LED 헤드라이트는 왜 2-3년 만에 고장 날까? 고장 연쇄 단계별 분석

마케팅에서는 칩이 올바르게 구동되면 100,000시간까지 견딜 수 있다고 합니다. 이는 사실입니다. 그렇다면 왜 차량용 LED 전구는 대부분 2-3년 만에 포기할까요? 답은 열, 구동부, 장착 품질의 삼중고에 있습니다. 고온은 LED 시스템에서 가장 중요한 고장 가속 요인이며, 손상은 사슬처럼 진행됩니다:

패키지 열화: 형광체, 인캡슐런트, 플라스틱 렌즈가 탄화되어 변색됩니다. 영구적인 색도 변화가 발생합니다.
본딩 와이어 파단: 재료들의 열팽창 계수가 서로 다르기 때문에 에폭시 인캡슐런트가 지속적으로 팽창과 수축을 반복하며 내부의 가는 선들을 끊습니다. 갑작스러운 파국적 고장입니다.
납땜 피로: 열 스트레스로 인해 납땜 접합부에 단락이 아닌 개방 회로가 발생합니다.
구동부 사망: 구동부의 전해 콘덴서의 액체 전해액이 건조됩니다. LED가 아니라 전자 회로가 죽는 것입니다.
차량 측 요인: 충전 시스템의 전압 변동, 불량한 접지, 느슨한 케이블 및 조립 오류는 수명 저하 과정을 가속화합니다.

여기에 ESD와 과전류 같은 고전적인 칩 킬러, 그리고 UV로 인한 캡슐 수지 노화까지 더해지면 그림이 명확해집니다: 칩이 약한 것이 아니라, 그 주변의 시스템이 혹독한 것입니다. 사실 가장 핵심적인 포인트는 다음과 같습니다: LED을 죽이는 것은 드물게 LED 자신입니다; 죽이는 것은 열을 감당하지 못하는 설계입니다.

매트릭스 및 레이저 헤드라이트: 열 부하를 배로 늘리는 슈퍼 스타들

미래의 헤드라이트는 점점이 빛나고, 점점이 뜨거워집니다. 매트릭스 LED 헤드라이트는 개별적으로 어드레싱 가능한 LED를 통해 픽셀 수준의 디지털 제어로 글레어 프리 하이빔을 구현합니다; 적응형 빛 분배, 야간 시야 개선, 그리고 마주 오는 운전자에 대한 눈부심의 상당한 감소가 이 기술의 공식적인 약속입니다. 놀라운 기능이지만, 엔지니어링 관점에서는 프로세서 배열처럼 생각해야 합니다.

서로 조밀하게 패킹되어 있고 각각 개별 제어되는 넓은 LED 배열은 단순한 단일 칩 설계에 비해 훨씬 큰 냉각 문제를 야기합니다. 열을 발생시키는 표면은 이제 넓어지는 것이 아니라 집중되고 있으며, 초점 기하학도 더 정밀해야 합니다. 즉, 눈에 즐거움을 주는 그 픽셀 구멍들 뒤에는 단일 전구의 라디에이터보다 훨씬 더 꼼꼼하게 작동하는 열 설계가 숨어 있습니다. 레이저 헤드라이트도 같은 그림의 한 단계 위입니다: 비교 테스트에서는 LED의 낮은 작동 온도와 긴 수명이 두드러지지만, 빛 기능을 더 추가할수록 그만큼 많은 열 관리 문제를 함께 사게 됩니다.

어떤 LED 헤드라이트가 더 오래 지속될까? 엔지니어들의 짧은 답

초간단하지는 않지만 다음 세 문장으로 요약할 수 있습니다: 출력이 30-40 W 이하에 머무르고 조용함과 최대 신뢰성이 우선순위라면, 고품질의 열 연결된 패시브 솔루션이 오랜 세월 당신을 지탱해 줄 것입니다. 고루멘, 지속적으로 풀 부하로 작동하는 기능을 구성한다면 팬은 필수입니다 - 그리고 팬의 건강은 LED의 건강과 정확히 같은 의미를 지닙니다. 그리고 어떤 시스템을 선택하든, 진짜 문제는 칩 자체가 아닙니다: 접합 온도를 통제 상태로 유지하는 열 경로, 드라이버 품질, 그리고 올바른 조립입니다. 열을 존중하는 태도로 맞이하는 설계가 LED에게 약속된 수명을 돌려줍니다.
