可動部品を一切持たないエレクトロクロミックガラスは、リチウムイオンを層間で移動させることで、ボタン一つで暗くなり、同じくボタン一つで再びクリアになります.

このページを共有する

エレクトロクロミックガラスとは、小さな電圧を印加すると色が恒久的に濃くなり、電圧を逆にすることで再び透明に戻るスマートガラス技術です.可動部品は一切なく、リチウムイオンをガラス内部の薄い層の間で行き来させることがその役割を担っています.Boeing 787のカーテンレス窓からMercedesのガラスルーフまで、この原理が活躍しています.では、砂粒ほど小さなイオンがどうやってガラス全体をサングラスのように暗くできるのでしょうか.エンジニアリングの視点からこの物語をお伝えしましょう.

注目ポイント

エレクトロクロミックガラスは通常 3–5 V DC で動作します.USBケーブルよりも低い電圧です.
光透過率は 60–70%から1%まで 低下する可能性があり、最新の航空機の窓では <%0,1 seviyeleri görülüyor.
Mercedesの MAGIC SKY CONTROL はエレクトロクロミックではなく、SPD(微粒子分散)技術を使用しています.
暗転した状態のガラスは、入射する太陽光の約 98%を 遮断します.
状態を維持するために電力は不要で、電力は切替の瞬間にのみ消費されます.

エレクトロクロミックガラスはどうやって暗くなるのか? リチウムイオンの科学

この概念の起源は1969年にさかのぼります.Satyen K. Deb博士が、固体の酸化タングステン(WO₃)におけるエレクトロクロミズム、すなわち物質の色が電気化学的な手法によって可逆的に変化する現象を発見したのです.当時から今日まで原理は同じです.WO₃の格子にリチウム(Li⁺)イオンやプロトン(H⁺)イオンが入ると、物質は透明な状態から濃い青色に変化し、イオンが引き抜かれると再び透明になります.

これを、家にあるシールの裏に塗られた接着剤のようなものと考えてみてください.物質はその場にありますが、内部に「何か」が加わると挙動が変わります.ここで加えられるのがイオンであり、変化するのは物質が光を吸収する方法です.可動式のブラインドもカーテンも回転ルーバーもなく、あるのは層の間の微小なイオンの移動だけです.

五層構造のサンドイッチ

エレクトロクロミックガラスは実のところ、五つの層からなる薄いサンドイッチです.両側に透明導電酸化物(TCO)電極があり、その間に三つの機能層があります.カソード側のエレクトロクロミック層はほぼ常に三酸化タングステン(WO₃)で、その隣にイオンが通過するイオン伝導電解質、さらにその反対側には酸化ニッケル(NiO)や五酸化バナジウム(V₂O₅)といったアノード側イオン貯蔵層が配置されています.

従来の構造では、リチウムイオンは通常、酸化リチウムコバルト(LiCoO₂)の内部電極に待機しています.小さな電圧を印加すると、イオンは電解質を通過して多結晶のWO₃層に入り込みます.これは「インターカレーション」、つまり層間への挿入と呼ばれます.結果として、ガラスは光を反射し、ほぼ不透明な状態になります.そしてここが最も素晴らしい点です.電圧が切れてもイオンは元の場所に留まります.逆電圧がかかるまで、ガラスは透明になりません.

「エレクトロクロミックデバイスを、光学的に充電状態を示す薄型電池と見なすのが最も分かりやすい方法です.」
ExplainThatStuff

この例えはまさに的確です.スマートフォンに入っているリチウムイオンバッテリーとまったく同じ原理です.実際、1992年の特許は、このデバイスを「エレクトロクロミック窓および/または充電式電池として使用可能」と明確に定義しています. 電力は状態を切り替えるためにのみ必要であり、暗い状態や透明な状態を維持するためにはまったく必要ありません.

電圧、時間、そして数値: 実際にどれほど速いのか?

駆動電圧は典型的には 3-5 V DCです.設計によっては、暗くする方向に3.5-4 V、透明に戻す方向に-3.0から-2.5 Vが使われています.可視光の透過率は10-70%の範囲で変化しうります.一部の市販製品は60%から1%まで下がる調光を謳っています.

厄介なのは速度です.イオンが拡散によって層内に広がるため、エレクトロクロミックシステムの切替時間は典型的には 3-20分 かかります.大型の建築用ガラスでは、これが業界最大の商業的ボトルネックです.一部のソリューションは完全に暗くなるまで3分という短い時間を報告していますが、メーカーは典型的な10分の切替を1分未満に短縮する方法を模索しています.また、正直に言いましょう: ガラスが完全な真っ黒になることは決してありません.暗い状態でもわずかに光を通します.同時に完全に透明にも見えず、かすかなスモーキーな色合いが常に残ります.透明な状態では窓はわずかに青みがかっています.

PDLCとSPD: 調光の代替手段

エレクトロクロミックガラスだけではありません.この分野には人気の競合技術が2つあります.すりガラスのようなミステリアスなプライバシー効果をお求めなら、知っておくべき技術がPDLC、つまりポリマー分散型液晶です.通電中は液晶分子が整列して光を通しますが、電流が切れるとランダムに配向し、光を散乱させてガラスがすりガラスのように見えます.SPD(分散型微粒子)は、小さな微粒子を電気で整列させることで同様の働きをします.

特徴	エレクトロクロミック	PDLC	SPD
動作電圧	3-5 V DC	20-100 V (タイプ: 24/48/65 VAC)	高電圧 (コンデンサーの物理特性)
切替時間	数秒から数分	1-3秒	数秒
中間調	無段階の連続調整	なし (オン/オフ)	無段階
主な目的	日射・熱の制御	プライバシー	熱とまぶしさの制御
状態保持電力	ゼロ (無調光状態)	4-6 W/m2	通電中に透明

PDLCはUVの80-90%をブロックしますが、NIRはわずか12-38%しか調整できません.つまりプライバシーは優れていますが、熱の制御は限定的です.エレクトロクロミックガラスは遅くて高価ですが、段階的な濃度調整が可能で、状態を無料で維持します.要するに、一方は即席のカーテン、もう一方は遅いけれど賢いサングラスというわけです.

安価な「スマートフィルム」は本当にエレクトロクロミックなのか?

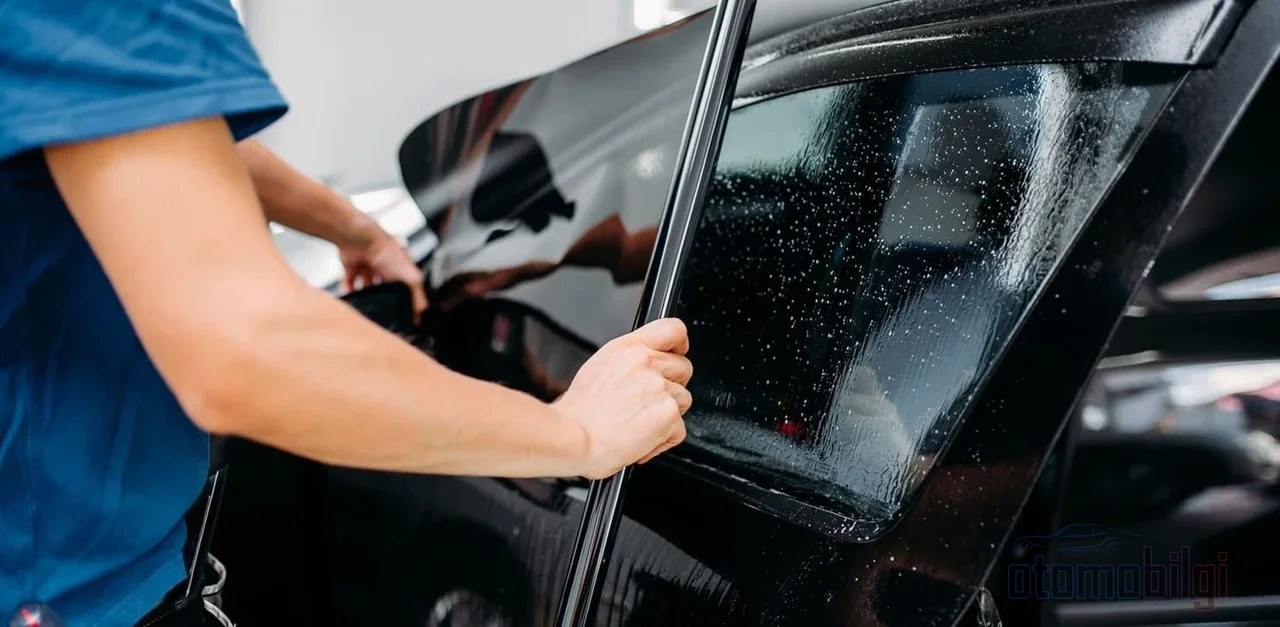

Elektrokromik camda bir iyonun difüzyon yolculuğu 3 ila 20 dakika sürüyor; bu yavaşlık, sektörün ticari darboğazıdır.

インターネットで販売されている安価な貼り付けフィルムのほとんどはエレクトロクロミックではなく、LCDに似た液晶を使用しています.典型的な例: 厚さ0.35 mmのフィルムは、透明な状態で光の約98%を透過し、1/3秒で不透明になります (透過率は1/3に低下).また、300万回のスイッチングテスト済みです.印象的な数字ですが、この技術はまったく別の系統のものです.また、合わせスマートガラスは後付けフィルムよりも透明で均質とされています.価格を尋ねると、大型のスマートウィンドウは1平方メートルあたり約 500-1000 USDです.エレクトロクロミックは製造の複雑さから、サーモクロミックガラスよりもさらに高価です.

メルセデスからボーイングまで: 実際の応用例

自動車業界で最も有名な例は、メルセデスの MAGIC SKY CONTROL ガラスルーフ.初登場は2012年、 SLKのパノラミックルーフで、その後2019年の Sクラス (W222)や、MBUXに接続され分割式ルーフを備えた GLCにも搭載されました.この技術はSPD-SmartGlassに基づいており、プレートコンデンサーの物理法則により、電圧を印加すると内部の微細な粒子が整列してルーフが透明になります.電圧が切れると、たとえば暗闇の中や駐車時には、ルーフは暗色状態に戻ります.SLKのユーザーは、熱伝達を低減する効果をフォーラムで繰り返し実証しています.

航空分野のスターはBoeing 787 Dreamlinerです.客室窓には、Gentexが製造した、スペースシャトルを彷彿とさせるブラインドを過去のものにしたジェルベースのエレクトロクロミック窓が採用されています.乗客はボタンで濃度を調整し、客室乗務員が飛行段階に応じてロックします.この窓は旅客機史上最大級で、標準窓より約65%大きくなっています.最新世代の調光ガラスは、 0.001%未満の光透過率 を実現しており、つまり最も暗い設定では最大4桁も暗くすることができます.

熱負荷とエネルギー:調光ガラスはお金を生むか?

数字は印象的です.米国では建物が消費電力の71%を使用しており、その約30%は窓から逃げるエネルギーを補うために費やされています.暗色状態のエレクトロクロミックガラスは、入射する太陽光の約98%をブロックし、不透明状態では近赤外域(780~2300 nm)を吸収または反射します.夏至の日に南向きのファサードに設置されたスマートウィンドウは、冷却負荷を 30.8%~46.1% 削減でき、冷却および照明のピークエネルギー使用量は約20%減少すると予測されています.

システム自体の消費電力は驚くほど低く、100枚の窓の切替エネルギーは白熱電球1個分に近い程度です.さらに3~5 VのDCで動作するため、フレームに組み込まれた小型の太陽光発電セルからでも給電可能です.このため、エレクトロクロミックガラスは、常時電力を必要とするPDLCよりも長期的に見てエネルギー面で有利な選択肢となります.

エンジニアリングの難しい側面:耐久性、製造、劣化

では、なぜ誰もがこれを実現しないのでしょうか?答えは電解質です.切替速度はLi⁺/H⁺拡散によって制限され、電解質にはあらゆるものが同時に求められます.高いイオン伝導性、電子的絶縁性、広い温度範囲での寸法安定性、そして数万回のサイクルに耐える電気化学的耐久性です.互いに矛盾する要件のすべてを同時に満たす材料を見つけることは、エンジニアリングにとって最も難しい課題の一つです.

劣化も単一の原因から生じるものではなく、少なくとも4つの相互に影響し合うメカニズムがあります.イオンの循環が引き起こす格子体積応力はマイクロクラックや剥離につながり、UV光化学反応は不安定な着色や永続的な暗色化を引き起こし、界面に侵入した水分と熱サイクルストレスが仕上げに追い打ちをかけます.目標寿命は20~30年ですが、現在の窓は10~20年後に性能が低下する可能性があります.

製造側では仕事がさらに繊細になります.1平方メートルを超えるパネルでは、PVD(磁気スパッタリング)による膜厚の制御が不可欠で、わずか数ナノメートルの差でも目に見える色の深さの違いを生みます.TCO電極の抵抗均一性が崩れると、ガラスの縁が中心より遅く変色します.これは「RC遅延」効果です.各パネルに精密な電圧波形を供給する電源では、大規模構造物ではビル管理システムとの連携が必要で、過剰な駆動による永久的な白濁・黒ずみアーティファクトのリスクもあります.主要な特許保有者には、View Inc.、Saint-Gobain、AGCといった巨大企業が名を連ねており、自動車スマートガラス市場が2030年代初頭には60億~90億ドル規模に達するという予測も、その本気度を示しています.

まとめ:遅いけれど忍耐強いテクノロジー

エレクトロクロミックガラスは、電気で「充電」されるバッテリーのように振る舞う洗練されたエンジニアリングの産物です.必要なときには光と熱を最大98%遮断し、仕事を終えるとほとんど電力を消費しません.PDLCにはスピードで、急変する周囲の環境条件には忍耐で劣りますが、生涯にわたる低い運用コストと段階的な快適性が、建物や航空機においてこれを優位に立てています.いつか車の側窓もボタン一つで暗くなっても驚かないでください.物理はすでに準備万端です.さて、もしあなたが選べるとしたら、ルーフは常に開いておきたいですか、それとも常に閉めておきたいですか?
