オートハイビームアシスタントはカメラでどう判断を下しているのか?

フロントガラス上部にある小さなカメラが、対向車のヘッドライトを検知した瞬間に、ハイビームを自動で切り替えてくれます.
フロントガラス上部にある小さなカメラが、対向車のヘッドライトを検知した瞬間に、ハイビームを自動で切り替えてくれます.

このページを共有する

オートハイビームアシストは、フロントガラス上部に取り付けられたカメラと、光センサーからのデータを処理する制御ユニットによって動作します.対向車のヘッドライトや前方車両のテールライトを検知した瞬間にハイビームを消し、道路が空いて十分に暗くなると再び点灯させます.つまりあなたの車は、夜の道路で代わりに光を点滅させ続ける小さな目のように振る舞っているのです.では、この目は一体何を見て、どのように判断を下しているのでしょうか?さっそく中身を見ていきましょう.

注目ポイント

  • システムは3つの部分で構成されます.フロントカメラ、周囲光センサー、そして判断を下す制御ユニットです.
  • AHBは点灯/消灯のみを行い、光を制御する マトリックス やAFSシステムは別のテクノロジーです.
  • 速度のしきい値はモデルによって異なります.一部のモデルでは 34 km/h を超えると作動し、それを下回ると解除されます.
  • 霧、反射性の標識、光の見えない歩行者は、このシステムの最大の弱点です.
  • フロントガラスの交換やバンパー修理の後は、カメラの再キャリブレーションが必要です.

オートハイビームアシストの仕組み: 3つの基本パーツ

システムを一つのチームだと考えてください.目、感覚、そして脳です.目は、ルームミラーのすぐ近く、フロントガラスの裏側に設置されたフロントカメラです.このカメラは対向車のヘッドライトと前方車両のテールライトをスキャンしています.感覚となるのは周囲の明るさを測るセンサーで、明るい街灯のある市街地と真っ暗な田舎道の違いを見分けるのはセンサーの役割です.そして脳にあたるのが制御ユニットで、カメラとセンサーからの情報を処理し、リアルタイムで判断を下します.

なぜこのようなシステムが必要なのでしょうか?ハイビームは暗闇の中での視野を大幅に広げ、歩行者をより早く発見できるようにするからです.しかし、対向車のドライバーを眩ませたいと思う人はいません.アシストの唯一の目的はこのジレンマを解決することです.できるだけハイビームを使い、必要な時には即座にロービームへ切り替える.多くのドライバーはハイビームを点けるのを忘れてしまうか、対向車の判断に確信が持てずリスクを冒さないため、このシステムの存在意義はまさにこの使用の空白を埋めることにあります.

カメラは何を見て、アルゴリズムはどのように判断するのか?

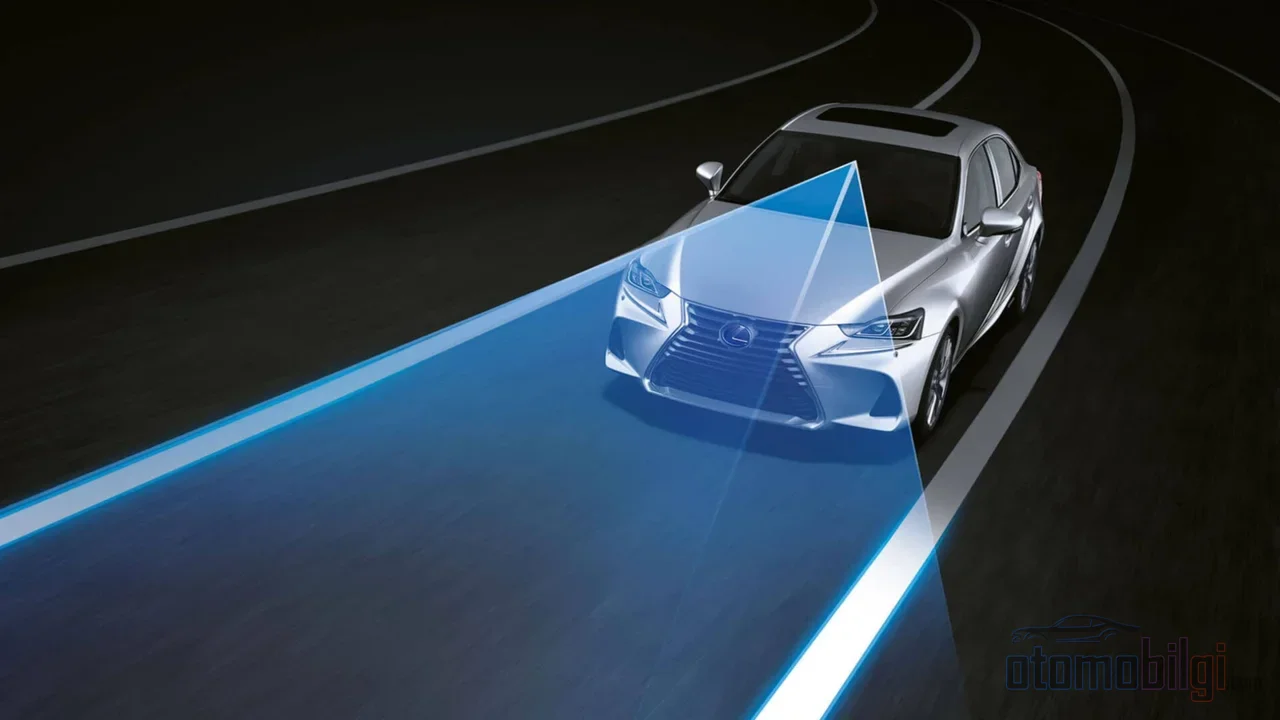

Sistem farını kısmedecek kararı, öndeki aracın stop lambasının renginden ve simetrisinden okuyan derin sinir ağlarına emanet ediyor.

夜間の視界は昼ほど豊かではありません.カメラにとって夜の最も信頼できる手がかりは光です.対向車の2つのヘッドライト、前方車両の赤いテールライト、道端の街灯.そのため、夜間の車両検知に関する工学的研究の大部分は光に焦点を当てており、テールライトの色、大きさ、対称性、画面上の位置を用いて車両が分類されています.さらに、ブレーキランプの検出は単なる車両検出よりも難しい問題として扱われています.車がブレーキを踏んでいるかどうかを判別することは、それ自体が別の画像処理の作業だからです.

現代のシステムにはディープニューラルネットワークも関わっています.AIベースの検出は、カメラから届く映像フレームを処理して他の車両の位置を特定し、相手を眩しくさせないことと暗闇でも道路が見えることを両立させます.初期の特許の一つでさえこの論理を明確に説明しています.システムは外部シーンを表す多数の映像フレームを受け取り、それらを処理して判断を下します.つまり2010年代から原理は同じで、処理する知能がどんどん賢くなっているだけです.

しかしメダルの裏面も興味深いものです.カメラは光を過信しています.道路から離れた場所にある街灯のペアは、対向車に見えることがあるでしょうか.道路脇のガードレールのリフレクターや遠くの反射看板は、カメラの目にはどう区別されるのでしょうか.技術者たちが今も取り組んでいる未解決の問題の一つがまさにこれです.動く光(車両由来)が、静止した光(道路に固定されたもの)と相対的な動きの違いによって区別できるかどうかです.一部のシステムはこの区別を行っていると見られますが、メーカーはアルゴリズムの詳細をあまり公開していません.

AHBとアダプティブヘッドライトは同じものか? 混同されがちな違い

ここで多くの人が陥りがちな罠について触れておきましょう.ディーラーでさえ時々混同することがあるからです. オートハイビーム (AHB、High Beam Assist)が行うのは厳密に2つのことです.ハイビームを点けると消すことです.中間の状態は存在しません.ランプは点くか消えるかのどちらかです.一方、アダプティブシステムは別次元です. アダプティブハイビーム とも呼ばれる ADB (Adaptive Driving Beam)システムは、他の車両を検知した際にハイビームを完全に消すのではなく、光のビームを成形します.対向車に当たる部分を暗くし、道路の残りの部分はハイビームの明るさを保ちます.AFSは主に方向に注目しており、ステアリング角、ヨー運動、速度に応じて光をカーブ方向に向けます.

この違いを表にまとめると明確になります.

システム何をするか光の制御
AHB / High Beam Assistハイビームを点けたり消したりする2値:点灯または消灯
ADB / マトリックスハイビームを照射し、車両を検知するビームが成形され、対向車部分が暗くされる
AFS旋回時に光をカーブ方向に向ける光の向きの制御であり、点灯/消灯が主な機能ではない

この区別には公式な裏付けさえあります.米国ではNHTSAが2022年の規制によりADBシステムの公道走行を認め、従来のオートハイビームより上位と位置づけました.ADBはロービームほどではないにしても、オートハイビームより多くの照明を提供できるからです.つまり眩しさの問題は、従来のAHBでは消灯によって、ADBでは成形によって解決されるのです.

判定のしきい値: システムは何km/hで作動し、なぜ遅れるのか?

システムがすべてを即座に判断しているわけではなく、速度しきい値や条件はモデルごとに異なります.いくつか具体例を見てみましょう.

  • トヨタ タコマ: およそ 34 km/h を超えると作動し、 27 km/h を下回ると解除されます.
  • メルセデス・ベンツ: 速度は 30 km/h 点灯中であり他の道路利用者が検知されない場合、ハイビームが点灯します.速度の低下、道路利用者の検知、または街路灯が十分にある場合にはロービームに戻ります.
  • ホンダ: 夜間、 40 km/h 以上で状況に応じて切り替えを行います.
  • Ford Bronco: 40 km/h 以上で作動し、ハイビームの点灯・消灯について瞬時に判断します.

しきい値が異なる理由について言うと、メーカーごとに異なる速度の定義や作動・解除の区別を採用しています.作動速度を記載するメーカーもあれば、解除速度をマニュアルに記載するメーカーもあります.そのため、数値が矛盾しているのではなく、単に異なる点を測っているのです.もう一つ、切り替えロジックに関する興味深い詳細があります.Mercedesのようなシステムでは、対向車が通過した後、道路が十分に暗くかつ空いていればハイビームに戻ります.速度が低下すると自動的にロービームのままになります.速度が低い市街地では、そもそもハイビームは必要ありません.

使い方もシンプルですが、ルールに従う必要があります.Chevy IntelliBeamでは、エンジンが始動していること、ヘッドライトが点灯していること、そしてスイッチがAUTOの位置にあることが条件です.BMWでは、ヘッドライトスイッチをオートにした上で、ライトレバーを操作する必要があります.そしていつでも解除できます.ハイビームレバーを押すか引くことで、自動制御が一時的にロービームに切り替わります.つまり、最終判断は常にドライバー自身にあります.

システムを悩ませる限界事例

さて、エンジニアリングの最も面白い部分です.すべてが順調なときは誰もシステムの弱点を語りませんが、マニュアルを見れば公式に認められた限界に出会います.メーカーはこれらの状況を明確に記載しています:

  • 照明のない道路利用者: カメラは光のない歩行者を見ることができません.照明の少ない自転車乗りも同様のリスクがあります.
  • 破損または隠れたランプ: 対向車のランプが割れていたり、他の物の後ろに隠れていたりする場合、システムは検知できないことがあります.
  • 霧と雨: 光が霧や雨粒でドライバーに反射することがあります.激しい雨、雪、汚れたフロントガラスはカメラの視界を著しく制限します.
  • 反射面: 道路のガードレールのリフレクターや輝く標識の反射がカメラを誤認させる可能性があります.
  • ゆっくりとした起動: 一部のシステムでは、エンジン始動後最初の 15秒間 まったく作動しないことがあります.さらにマニュアルには、システムが毎回ハイビームを消せるとは限らないとも記載されています.

最も興味深い認められた限界は、カメラのロジックに由来します.システムは、まれに自発光を持つ利用者を認識できない、または認識が遅れることがあります.つまり、低照度の道路利用者を見つけるために、カメラはまさに彼らに必要なもの、光を待っているのです.これはソフトウェアのバグではなく、カメラベースの検知の本質です.夜間視界のようなシステムがなぜサーマルカメラに向かったのかを考えれば、納得がいきます.サーマル画像では光は必要ないのです.

キャリブレーション、オーバーライド、そしてシステムの真の価値

カメラはフロントガラスの裏に特定の角度で固定されており、つまりその物理的な位置はシステムの数学の一部です.フロントガラスの交換、フロントバンパーの衝突、サスペンションの修理によってこの角度がずれることがあり、その場合は再キャリブレーションが必須です.マニュアルで最も頻繁に繰り返される警告の一つもまさにこれです.キャリブレーションがずれたカメラは世界を少しずれた状態で捉え、判断も同じようにずれてしまいます.

では、これらのシステムは本当に価値があるのでしょうか? 安全機関の答えは興味深いものです.ハイビームの使用には深刻な「使いすぎのなさ」の問題があり、ドライバーは対向車について確信が持てないため、ハイビームをまったく点灯しません.オートアシスタントはまさにこの心理的なハードルを取り除いてくれるのです.あなたが忘れても、システムが点灯してくれます.さらに規制当局側も、その応答の速さがどれほど重要かを把握しています.ADBの規則では、ライトが車両を検知した後、非常に迅速に反応することが義務付けられています.検知から反応までのわずか数百ミリ秒、つまりシステムの遅延は、書類上でさえ規制されたパラメーターなのです.

それでも、システムをオフにすることを好むドライバーもいます.まれとはいえ、誤った警告や不必要な切り替えが、ユーザーの信頼を揺るがすことがあるのです.最も健全な考え方はこうだと思います.アシスタントはコパイロットとして考え、航空機のオートパイロットとしては考えないこと.霧の夜や、反射する標識だらけの高速道路では自分が制御を握り、それ以外の時間はシステムに代わりに監視させましょう.最終的な決定権はまだあなたにあります.しかも、手を伸ばせば届くところに.

次に夜間運転をするとき、インストルメントパネルのあの青いハイビームアイコンがひとりでに消えたり点いたりするのを見たら、もう何が起きているのか分かりますね.1つのカメラ、いくつかの光センサー、そしてバックグラウンドで絶えず動作する判断アルゴリズムが、あなたの目の代わりに働いているのです.かっこいいと思いませんか? 私は間違いなくそう思います.
