कार्य का ढांचा जानबूझकर विकृत क्यों होता है? क्रम्पल ज़ोन इंजीनियरिंग

क्रम्पल ज़ोन, यानी जानबूझकर विकृत होने वाला क्षेत्र, टक्कर के समय जानबूझकर सिकुड़कर टक्कर की ऊर्जा को अवशोषित करने वाला वाहन का संरचनात्मक सुरक्षा क्षेत्र है। यानी हमारी कार का पिचकना कोई दोष नहीं, बल्कि इसके विपरीत इंजीनियरों का सबसे बड़ा तोहफा है: बॉडी खुद को कुर्बान करती है, यात्री केबिन सुरक्षित रहता है। लेकिन एक धातु का इतना बुद्धिमानी से सिकुड़ना कैसे डिज़ाइन किया जाता है? इसी पेज पर हम बिल्कुल यही बात करेंगे।

पिचकना जान क्यों बचाता है? भौतिकी का कठोर लेकिन स्पष्ट उत्तर

पहले अपने मन में चल रहे शानदार सवाल को दूर करें: "अगर कार मजबूत है तो मैं सुरक्षित हूँ, है ना?" नहीं! टक्कर के भौतिकी में सुनहरा नियम यह है: संवेग परिवर्तन स्थिर रहता है, लेकिन यह परिवर्तन जितने अधिक समय में होता है, उस समय पर लगने वाला बल उतना ही कम होता है। सूत्र को F·t = m·v के रूप में संक्षेप में लिख सकते हैं; यानी औसत बल, लागू होने के समय के व्युत्क्रमानुपाती होता है।

अब इसे वास्तविकता से जोड़ें। सोचिए आप दीवार की ओर दौड़ते हुए रुक नहीं पाए और टकरा गए - दो परिदृश्य हैं: या तो सख्त दीवार, या एक बड़ा कार्टन डिब्बा। कार्टन सिकुड़कर आपको धीमा कर देता है, जबकि दीवार आपको अचानक रोक देती है। वही आवेग, बिल्कुल अलग परिणाम। यहाँ तक कि पूरी तरह लोचदार, यानी वापस उछलने वाली टक्कर में वाहन और उसमें सवार लोगों पर लगने वाला आवेग दोगुना तक हो सकता है; क्रम्पल ज़ोन ठीक यही रोकने के लिए मौजूद है।

क्रम्पल ज़ोन दो काम एक साथ करता है: टक्कर के प्रारंभिक बल को कम करता है और शेष बल को यात्री तक पहुँचने से पहले पुनर्वितरित करता है। गतिज ऊर्जा, लॉन्गेरॉन नामक अगले फ्रेम रेल और क्रश ट्यूबों के भीतर की ओर मुड़ने से ऊष्मा और संरचनात्मक विकृति ऊर्जा में बदल जाती है। पिचकती धातु, एक प्रकार से ऊर्जा अवशोषित करने वाले स्पंज का काम करती है। बिल्कुल तर्कसंगत है, है ना?

Béla Barényi और इतिहास का सबसे अच्छा "बुरा विचार"

Mercedes के इंजीनियर Béla Barényi ने अपने समय पर हावी रही "सुरक्षित कार कठोर होनी चाहिए" के विचार पर सवाल उठाकर इतिहास में दर्ज हुआ। उन्होंने 1937 में अपना पहला विचार और 1952 में उसका विकसित रूप पेटेंट कराया। उनकी प्रतिभा बॉडी को तीन हिस्सों में बाँटने में थी: बीच में एक कठोर यात्री केबिन, और आगे व पीछे जानबूझकर विकृत होने वाले क्षेत्र।

1953 की Mercedes "Ponton" इन विचारों का आंशिक क्रियान्वयन था; पहला पूर्ण क्रियान्वयन 1959 के W111 "tail fin" में आया। उस मॉडल में बॉडी का मध्य भाग एक सपाट और दृढ़ सुरक्षा सेल था, जबकि अगले और पिछले सपोर्ट मोड़े रहकर विकृत होकर ऊर्जा अवशोषित करने के लिए डिज़ाइन किए गए थे। इसके बाद विकास तेजी से हुआ: अनुदैर्घ्य सदस्यों में लंबवत और क्षैतिज रिब्स के साथ कमजोर किए गए टेलीस्कोपिक "crash can" संरचनाएं जोड़ी गईं, और Volvo ने 1990 के दशक की शुरुआत में SIPS नामक साइड इम्पैक्ट प्रोटेक्शन सिस्टम के साथ साइड crumple zone की अवधारणा लाई।

यह दिखाने वाला एक प्रसिद्ध परीक्षण भी है कि इससे कितना अंतर पड़ा: 1959 मॉडल Chevrolet Bel Air और 2009 मॉडल Malibu के बीच ऑफसेट क्रैश टेस्ट ने आधुनिक डिज़ाइन की कितनी श्रेष्ठता है, यह पूरी खुलेआम दिखा दिया। पुरानी गाड़ी का केबिन पूरी तरह चकनाचूर हो गया था; नई गाड़ी में केबिन खड़ा रहा। यानी "पहले की गाड़ियां पत्थर जैसी होती थीं" वाला कथन, बिल्कुल उलटा दिखाता है: पत्थर जैसी गाड़ी, पत्थर जैसी चोट यात्री तक पहुंचाती है।

बॉडी कैसे डिज़ाइन की जाती है? सॉफ्ट ज़ोन और मजबूत सेल का संतुलन

इंजीनियरिंग का सबसे सुंदर संतुलन यहीं से शुरू होता है। अगर हर जगह सबसे कठोर स्टील का उपयोग करें तो ऊर्जा अवशोषित करने वाली कुछ भी नहीं बचेगा, और चोट सीधे यात्री तक पहुंच जाएगी। अगर हर जगह नरम बना दें तो केबिन कुचल जाएगा। इसलिए बॉडी को, जैसे अभ्यास कर चुका कोई रसायनज्ञ अपनी परीक्षण नली हो, ज़ोन में बांटा जाता है: डिफॉर्मेशन ज़ोन में आसानी से कुचलने वाला सॉफ्ट स्टील और एल्युमिनियम, जबकि यात्री सेल में अल्ट्रा हाई स्ट्रेंथ स्टील और बोरॉन मिश्र धातुओं का उपयोग किया जाता है।

Crashworthiness डिज़ाइन का मूल भी ठीक यही है: टक्कर में वाहन की गतिज ऊर्जा को अवशोषित करने के लिए crumple zone को पहले से, मिलीमीटर तक सटीक रूप से समायोजित करना। अच्छी तरह डिज़ाइन किए गए crush zone में विकृति केवल चुने हुए स्थानों पर और नियंत्रित तरीके से बढ़ते हुए अधिकतम ऊर्जा अवशोषण बनाए रखा जा सकता है। यानी कुचलना संयोग नहीं, बल्कि इंजीनियर द्वारा बनाए गए नक्शे के अनुसार आगे बढ़ता है।

AHSS: कठोर और हल्का सामग्री का संतुलन

"लेकिन कठोरता और कुचलने की क्षमता एक ही वाहन में कैसे समा जाती है?" आप पूछ सकते हैं। जवाब सामग्री विज्ञान में है: एडवांस्ड हाई स्ट्रेंथ स्टील्स (AHSS), टक्कर की ऊर्जा प्रबंधन में पारंपरिक HSLA स्टील्स से बेहतर प्रदर्शन देने के साथ-साथ बेहतर आकार देने की क्षमता भी प्रदान करते हैं। हाई स्ट्रेंथ स्टील शीट, mild steel से अधिक यील्ड और टेंसिल स्ट्रेंथ रखती है; इससे सुरक्षा सेल को मजबूत करते हुए बॉडी को हल्का बनाने का रास्ता खुलता है। मौजूदा AHSS ग्रेड संरचनात्मक वजन को 25% तक कम कर सकते हैं, जिससे जीवन चक्र CO2 उत्सर्जन 15% तक घट जाता है। यानी सुरक्षा और दक्षता का हाथ मिल जाता है।

एक छोटा लेकिन महत्वपूर्ण हिस्सा भी है: crash box, यानी crash tube। बंपर माउंटिंग में उपयोग की जाने वाली ये खोखली स्टील प्रोफाइलें, लगभग 20 किमी/घंटा'ye kadar olan hafif çarpışmalarda profilini rulo yaparak enerjiyi dönüştürür और asıl yük taşıyan yapının hasar görmesini önler. Otoparkta hafifçe vurduğun arabaya bakarken "tampon sıfırlanmış, şanslıydık" dediğin o durum, arkasında ciddi bir mühendislik barındırıyor. Yarış dünyası da boş durmuyor: alüminyum, karbon fiber honeycomb veya enerji emici köpükten impact attenuator'lar, yol otomobillerinden çok daha küçük hacim और ağırlıkla enerji dağıtıyor. Bir de eğlenceli detay: elektrikli araçların önünde motor bloğu olmadığı için mühendisler daha derin ön crumple zone tasarlayabiliyor.

Güç Aktarım Yolları: Enerjinin Yolcusuna Ulaşmaması İçin Çizilen Rota

Enerjiyi emmek yetmiyor; emilemeyen kısmı da doğru adrese yönlendirmek gerekiyor. Burada load path, yani yük aktarım yolu kavramı devreye giriyor. Mühendisler kontrollü deformasyon bölgeleri और load path'lerle çarpışma enerjisini yolcu hücresinin etrafına yönlendirir; tasarım hedefi, diğer yapılara aktarılan yükü minimize etmektir. Frontal çarpışmada ön yapı और crumple zone'lar, plastik deformasyonla enerjiyi kontrollü biçimde emmelidir.

Bu rota neden ön और arkada daha gelişmiş? İşte ilginç bir istatistik: yolcu araçlarındaki hasarların %65'i ön tarafta, %25'i arkada, kalan %10'u ise yanlarda yaşanıyor. En büyük crumple zone'ların bu yüzden önde olmasının sebebi bu. Yeni gelişmeler de bunun üzerine eklendi; çarpışmanın başlangıcında yükü artıran और gövde deformasyonunu bastıran yeni yük aktarım yapıları hâlâ araştırılıyor. İnce cidarlı S-frame'lerin crashworthiness optimizasyonu da aktif bir araştırma konusu. Bir de radikal fikirler var: 2004 tarihli deneysel Pininfarina Nido, crumple zone'ları hayatta kalma hücresinin içine yerleştiren bir tasarım denedi - kızak üstündeki hücre decelerate ediliyor. Volvo da küçük otolar için benzer bir kızaklı koltuk konsepti geliştirdi; koltuk 20 cm'ye kadar öne kayıyor और shock absorber tepe enerjiyi emiyor.

Euro NCAP Testlerinde Kasa Yapısı Puanları Nasıl Belirler?

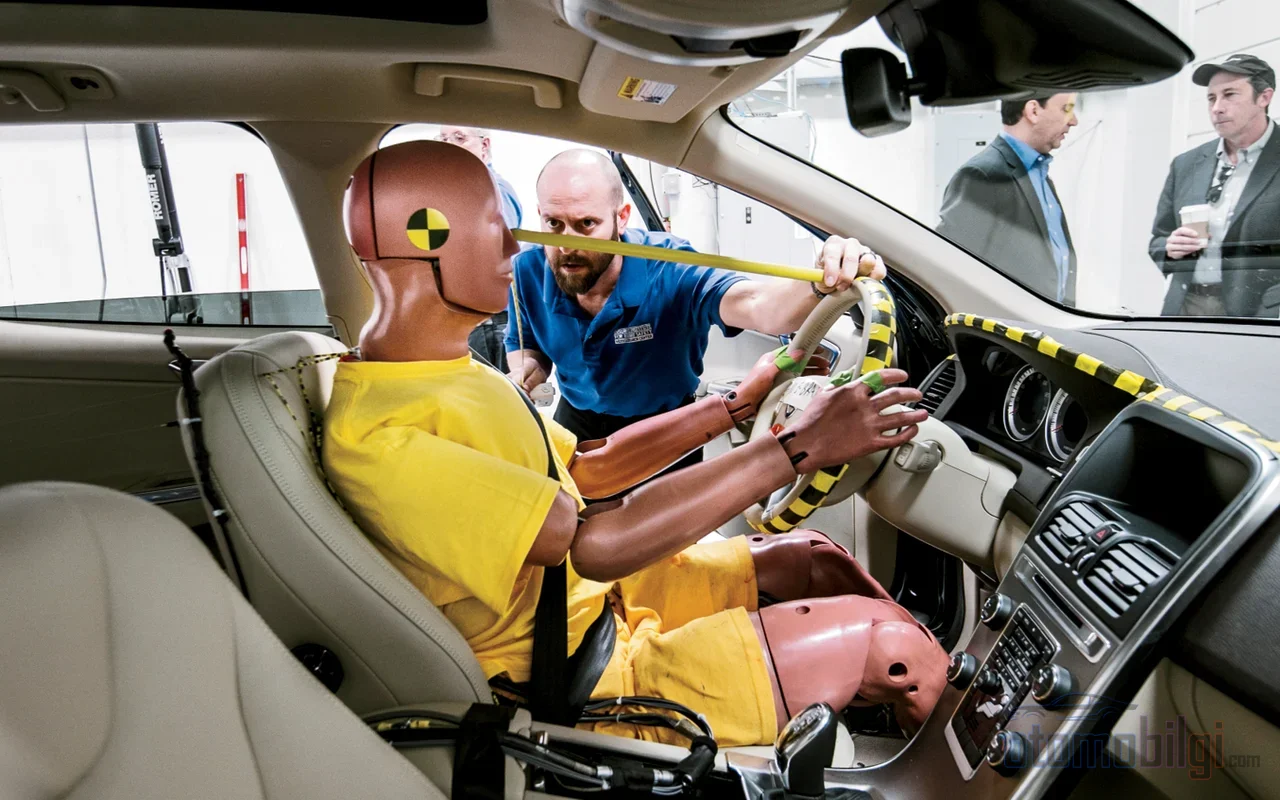

Teorik mühendislik güzel ama sahnede kanıt gerekmez mi? Euro NCAP tam burada devreye giriyor. Değerlendirme, ölçülen çarpışma kuvvetlerini analiz ederek baş, pelvis और bacaklar gibi kritik vücut bölgelerindeki olası yaralanma şiddetini inceliyor. Protokolün temel ilkesi çok net: yapısal bütünlüğün korunması amaçlanır और yolcu fırlatma riski en aza indirilir. Test dummy'leri için dört ana bölgede kuvvet ölçülüyor: baş-boyun, göğüs, pelvis/femur/diz और alt bacak/ayak/bilek.

मूल परीक्षण प्रारूप एक ऑफसेट डिफॉर्मेबल बैरियर परीक्षण है, जो समान द्रव्यमान वाले दो वाहनों की 50 km/s गति से 50% ओवरलैप के साथ आमने-सामने टक्कर का अनुकरण करता है; Global NCAP संस्करण 64±1 km/s की गति पर किया जाता है। और यहाँ ठोस उदाहरण हैं जिनमें बॉडी संरचना सीधे स्कोर को प्रभावित करती है: एक मॉडल के परीक्षण में टक्कर के दौरान वेल्ड पॉइंट्स पर विफलता होने से संरचना की अखंडता खत्म हो गई और केबिन के आसपास विरूपण का जोखिम बढ़ गया - यानी वेल्डिंग की गुणवत्ता भी स्टार पर असर डालती है। 2018 के एक परीक्षण में footwell विरूपण ने दिखाया कि संरचना अखंडता की सीमा तक पहुँच गई थी। एक छोटी सी बात और: पाँच स्टार हासिल करना कम गति वाले टक्कर परीक्षणों में अच्छे प्रदर्शन की गारंटी नहीं है। स्टार केबिन सुरक्षा पर केंद्रित होते हैं; बंपर के नीचे के कामों में उनकी दखल नहीं होती।

अक्सर पूछे जाने वाले प्रश्न और उलझन पैदा करने वाले तथ्य

"आधुनिक कारें पुरानी कारों जितनी मजबूत क्यों नहीं दिखतीं?"

क्योंकि दिखावा धोखा देता है। नियंत्रित विरूपण जानबूझकर किया जाता है; एक दृढ़ बॉडी ऊर्जा अवशोषित नहीं कर पाती और उसे सीधे यात्री तक पहुँचा देती। पुरानी कारों का "कम नुकसान होना" ही उन्हें घातक बनाता था: दृढ़ फ्रेम ऊर्जा अवशोषित नहीं करता था, इसलिए बल सीधे यात्री तक जाता था और मंदन का समय बढ़ता नहीं था। Crumple zone वाले वाहन जब कठोर SUV से टकराते हैं तो अधिक क्षतिग्रस्त हो सकते हैं लेकिन उनके यात्री आमतौर पर कम प्रभावित होते हैं। इसके अलावा, SUV के चेसिस रेल पर "कठोर बिंदु" कारों से ऊँचे होने के कारण वे सामने वाले वाहन के crumple zone को पार कर सकते हैं; इसीलिए नए SUV में बंपर के नीचे संरचनाएँ जोड़ी जाती हैं ताकि सामने वाले का विरूपण क्षेत्र सक्रिय हो सके।

"क्या crumple zone, सीटबेल्ट और एयरबैग की जगह ले लेता है?"

नहीं, और यह बहुत महत्वपूर्ण है। Crumple zone यात्री क्षेत्र तक पहुँचने वाले बल को कम करता है; सीटबेल्ट और एयरबैग यात्री को थामते और नरम करते हैं। थोड़ी मात्रा में अवशोषित न होने वाला बल रहना अपरिहार्य है और ठीक उसी बिंदु पर सीटबेल्ट पूरक तत्व के रूप में काम में आता है। वे एक प्रणाली के रूप में मिलकर काम करते हैं - अकेले कोई भी पर्याप्त नहीं है।

"क्या कुचली हुई कार की मरम्मत हो सकती है?"

अगर विरूपण ने केबिन की अखंडता को नुकसान नहीं पहुँचाया है तो आमतौर पर हाँ। लेकिन यहाँ सावधानी जरूरी है: कुछ मिलीमीटर का रेल विस्थापन भी सस्पेंशन ज्यामिति और ADAS सेंसर स्थितियों को प्रभावित कर सकता है। इसीलिए मरम्मत में इलेक्ट्रॉनिक माप प्रणालियों के साथ OEM विनिर्देशों पर वापसी आवश्यक है। यानी "हथौड़े से सीधा कर देंगे" वाला दौर बहुत पहले खत्म हो चुका है।

एक आखिरी वाक्य छोड़ जाऊँ: अगली बार जब किसी टक्कर परीक्षण के वीडियो में धातु के कुचलने को देखें, तो गुस्सा मत करना - वह कुचलना, उस केबिन में मौजूद डमी के लिए परिदृश्य का सबसे विनम्र नतीजा है।
