टक्कर के 60 मिलीसेकंड: एयरबैग और सीट बेल्ट कैसे काम करते हैं?

एक टक्कर के पहले 60 मिलीसेकंड में क्रमशः ये होते हैं: सेंसर मंदन (डिसेलेरेशन) का पता लगाते हैं, नियंत्रण मॉड्यूल निर्णय लेता है, सीटबेल्ट का प्रीटेंशनर खिंचाव (ढील) समाप्त करता है, एयरबैग 15–50 मिलीसेकंड के भीतर फूल जाता है और लोड लिमिटर छाती पर पड़ने वाले बल को नियंत्रित तरीके से वितरित करता है। यानी सुरक्षा कोई एक चमत्कार नहीं, बल्कि मिलीसेकंडों में मापी जाने वाली एक बेहतरीन कोरियोग्राफी है।

एक सेकंड का साठवाँ हिस्सा। यह लेख पढ़ते समय तुम्हारी पलक झपकना भी इससे ज़्यादा समय लेता है। जबकि सामने की टक्कर में कार द्वारा तुम्हें जीवन से जोड़े रखने के लिए उसके पास मौजूद समय बिल्कुल यही है: लगभग 60 मिलीसेकंड। बेल्ट कसती है, एयरबैग फूलता है, ऊर्जा अवशोषित होती है - सब कुछ, एक पलक झपकने के एक चौथाई समय में समा जाता है। जब मैंने पहली बार यह विषय पढ़ा था, तो मेरे मन में सोचा था, "एयरबैग फटता है, बस इतना ही।" असली कहानी बहुत बेहतर है: इसमें रसायन विज्ञान, भौतिकी और एक ऐसा कंप्यूटर है जो समय को मिलीसेकंडों में गिनता है। चलो, कदम दर कदम समझें।

सेंसर और नियंत्रण मॉड्यूल: टक्कर को कौन और कैसे समझता है?

सिस्टम की शुरुआत वाहन में लगाए गए सेंसर्स से होती है। ये यादृच्छिक रूप से बिखरे हुए नहीं हैं: इन्हें सामने के डिफॉर्मेशन ज़ोन, बम्पर लाइन और दरवाज़ों के अंदर रणनीतिक स्थानों पर लगाया जाता है। तीन मुख्य प्रकार हैं। एक्सिलेरोमीटर अचानक मंदन को मापते हैं, इम्पैक्ट सेंसर आगे की ओर की चोट को पकड़ते हैं, और प्रेशर सेंसर दरवाज़ों के पैनलों में अचानक दबाव परिवर्तन पर नज़र रखते हैं। साइड टक्करों में गति तेज़ होनी चाहिए, इसलिए दरवाज़े के अंदर के सेंसर महत्वपूर्ण होते हैं।

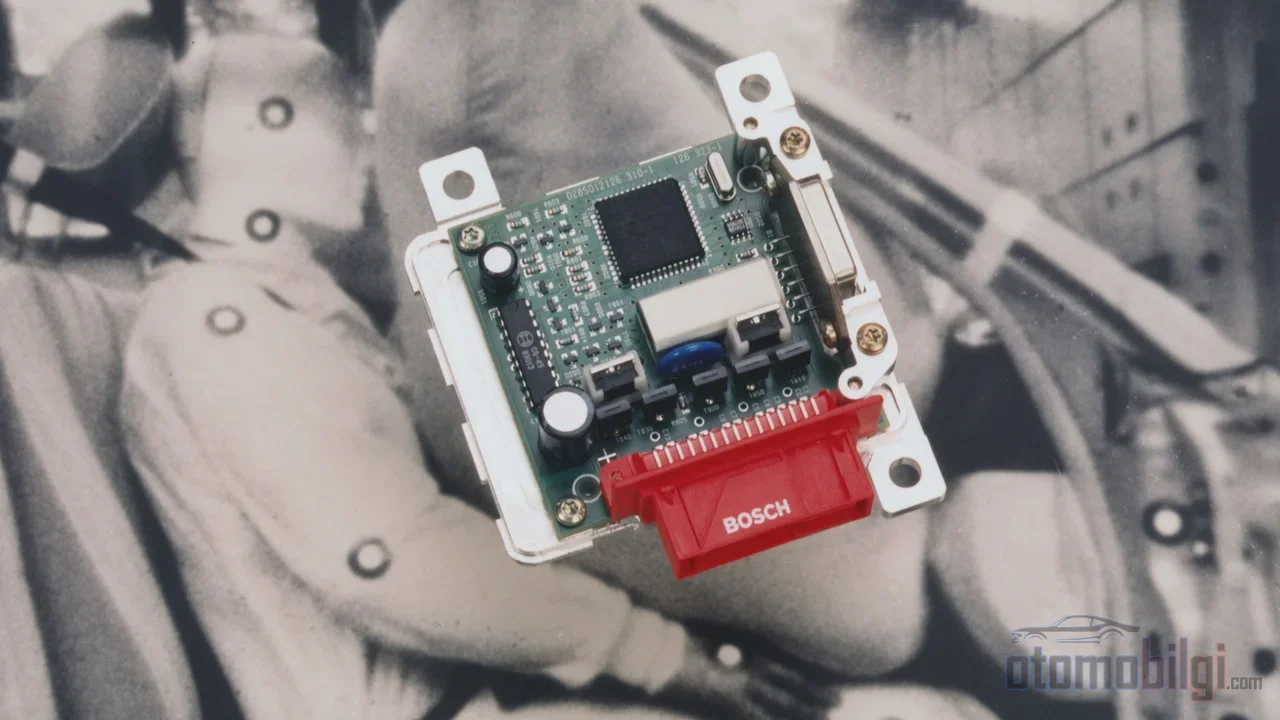

लेकिन सेंसर केवल डेटा एकत्र करता है; असली निर्णय नियंत्रण मॉड्यूल में लिया जाता है। यहाँ का एल्गोरिथम यह समझने के लिए डेल्टा-V, यानी गति में परिवर्तन की गणना करता है कि क्या टक्कर ट्रिगर सीमा को पार कर चुकी है। मुझे यह हिस्सा पसंद आया, क्योंकि कार वास्तव में "भौतिकी का प्रश्न हल करती है": गति कितनी बदली, यह परिवर्तन कितनी तेजी से हुआ, क्या यह असली टक्कर है या फुटपाथ से टकराना? गलत ट्रिगरिंग को रोकने के लिए रिडंडेंसी जांच भी हैं - किसी एक सेंसर की त्रुटि से पूरा सिस्टम सक्रिय न हो जाए, इसके लिए डेटा की क्रॉस-चेक की जाती है।

एल्गोरिथम टक्कर की पुष्टि करने के बाद श्रृंखला इस प्रकार चलती है: नियंत्रण मॉड्यूल इग्नाइटर को विद्युत संकेत भेजता है, इग्नाइटर गैस जेनरेटर को सक्रिय करता है और उत्पन्न गैस एयरबैग को फुला देती है। यानी एयरबैग एक सिस्टम नहीं, बल्कि एक ट्रिगर श्रृंखला की अंतिम कड़ी है। और इस श्रृंखला की हर कड़ी मिलीसेकंडों में बात करती है।

एयरबैग कैसे फूलता है: गैस उत्पादन का रसायन विज्ञान

अब इस काम के सबसे मज़ेदार हिस्से पर आते हैं, क्योंकि एयरबैग असल में "हवा" से नहीं फूलता। पायरोटेक्निक इन्फ्लेटर में गैस, प्रोपेलेंट ईंधन के नियंत्रित दहन से बनाई जाती है। क्लासिक उदाहरण सोडियम एजाइड है: प्रज्वलित होने पर यह नाइट्रोजन गैस और सोडियम धातु में अलग हो जाता है; बना सोडियम, पोटैशियम नाइट्रेट और सिलिकॉन डाइऑक्साइड योगों के साथ अभिक्रिया करके खतरनाक न होने वाले यौगिकों में बदल जाता है। विकल्प के रूप में गुआनिडीन नाइट्रेट आधारित गैस जनरेटर भी इस्तेमाल होते हैं। यानी आपकी कार के अंदर, ठीक उसी क्षण गैस बनाने वाला एक छोटा रासायनिक रिएक्टर है - एक सिक्के के आकार के सिग्नल से प्रज्वलित होने वाला।

इन्फ्लेटर के प्रकार तीन मुख्य समूहों में बंटते हैं: पायरोटेक्निक, संग्रहीत गैस और हाइब्रिड इन्फ्लेटर। आधुनिक वाहनों में आम देखा जाने वाला तर्क दो-चरणीय (dual-stage) फुलाना है: तकिए में दो अलग प्रज्वलन कक्ष होते हैं। इस तरह फुलाने की तीव्रता को टक्कर की तीव्रता, यात्री के आकार और बैठने की स्थिति के अनुसार समायोजित किया जा सकता है। हल्की टक्कर में एक चरण, तेज़ टक्कर में दोनों चरण एक के ऊपर एक सक्रिय होते हैं। इसके अलावा आजकल रडार और कैमरा डेटा को ट्रिगर निर्णयों में डाला जा रहा है, जिससे सिस्टम और भी "स्मार्ट" होता जा रहा है - टक्कर होते होते ही अग्रिम जानकारी देखने वाला एल्गोरिद्म ट्रिगर का समय अधिक सटीक चुन सकता है।

समय के मामले पर आते हैं: टक्कर पहचाने जाने के बाद सामने के तकिए लगभग 15-50 मिलीसेकंड के भीतर पूरी तरह फूल जाते हैं; कुछ मामलों में 20-30 ms में खुलना भी कहा जा सकता है। साइड एयरबैग और भी तेज़ हैं, 10-20 ms. इतनी जल्दी क्यों? क्योंकि उद्देश्य यह है कि चोटिल प्रभाव बल के यात्री तक पहुंचने से पहले बीच में एक नरम बफर डाला जा सके। और काम यहीं खत्म नहीं होता: तकिया फूलने के बाद गैस को मापा-तुला तरीके से निकाला जाता है। इस नियंत्रित डिफ्लेशन के कारण यात्री तकिए से टकराकर वापस उछलने के बजाय, अपनी गति को धीरे-धीरे तकिए के ऊपर से स्थानांतरित करता है। उछाल से होने वाली चोटों को रोकने वाली ठीक यही बात है।

सीट बेल्ट सिर्फ कपड़े का एक टुकड़ा क्यों नहीं है?

ज़्यादातर लोग बेल्ट को एक स्थिर पट्टा मानते हैं। लेकिन आधुनिक बेल्ट सिस्टम दो घटकों के साथ आता है जो कम से कम तकिए के बराबर ही सक्रिय व्यवहार करते हैं: प्री-टेंशनर और लोड लिमिटर।

प्री-टेंशनर: खाली जगह को मिलीसेकंडों में भरने वाला हिस्सा

बेल्ट बांधने पर आपके शरीर और बेल्ट के बीच हमेशा थोड़ी खाली जगह (ढील) रह जाती है - पतलून के सिलवट, मोटा कोट, पीठ का सीट से पूरी तरह न लगना। यह खाली जगह आमतौर पर हानिरहित है, लेकिन टक्कर में यह खाली जगह यानी शरीर के धीमा होने से पहले मुक्त रूप से उड़ सकने की दूरी। प्री-टेंशनर ठीक यहीं काम में आता है: जैसे ही टक्कर पहचानी जाती है, मिलीसेकंडों के भीतर बेल्ट की वेबिंग को रील पर लपेटकर लैप और धड़ वाले हिस्से की खाली जगह को समाप्त कर देता है। नतीजा? शरीर के आगे बढ़ सकने की दूरी घट जाती है, छाती पर पड़ने वाला बल घटता है और यात्री तकिए की ओर सबसे उपयुक्त स्थिति में पकड़ा जाता है। यानी टेंशनर वह हिस्सा है जो आपको टक्कर की शुरुआत में "पकड़कर अपनी जगह पर बांध देता है"। इसका असर मापा भी जा सकता है: टेंशनर वाली बेल्टें, बिना टेंशनर वाली की तुलना में सामने की सीट पर बैठने वाले यात्रियों में मौत का खतरा 12.8% कम कर देती हैं।

लोड लिमिटर: कठोर चपत की बजाय नियंत्रित ब्रेक

Peki kemeri gerdirici gerginleştirdikten sonra gövde ileri doğru yüklenmeye başlarsa? यहीं पर लोड लिमिटर मंच पर आता है: यह कमर की वेबिंग को एक निश्चित बल सीमा के बाद नियंत्रित तरीके से छोड़ता है। पहली नज़र में यह विरोधाभासी लग सकता है - "क्या कमर खुल रही है?" नहीं, नहीं खुलती। कमर, छाती पर पड़ने वाले बल को एक सीमा से ऊपर स्थिर रखने के लिए पर्याप्त छूट देती है; इस तरह कमर स्वयं पसलियों पर कड़ा थप्पड़ मारने के बजाय, ऊर्जा को लंबे समय तक फैलाती है। एक ओर रिट्रैक्टर "बिना कनेक्शन की पहली पकड़" प्रदान करता है, तो लोड लिमिटर "अंतिम झटके को कोमल बनाने वाली नियंत्रित छूट"। क्रम महत्वपूर्ण है: पहले खाली जगह ली जाती है, फिर जब शरीर पर भार पड़ता है तो नियंत्रित प्रवाह सक्रिय होता है। वास्तविक दुनिया का डेटा भी दिखाता है कि यह जोड़ी कारगर है: कम सीमा बल वाली (लगभग 4.5 kN से नीचे) कमरें, गंभीर (AIS3+) और जानलेवा चोट के जोखिम में महत्वपूर्ण कमी से जुड़ी हुई पाई गई हैं। एक और विवरण: सामने की टक्करों में गंभीर चोट वाले मामलों के 76% मामलों में कंधे की कमर भूमिका निभाती है - रिट्रैक्टर, कमर को यात्री से बेहतर तरीके से जोड़कर कंधे की पट्टी का काम मजबूत करता है।

निष्क्रिय सुरक्षा का भौतिकी: ऊर्जा को लंबे समय तक क्यों फैलाते हैं?

अब इन सबको भौतिकी के एक सिद्धांत से जोड़ें, क्योंकि रिट्रैक्टर हो, एयरबैग हो या विकृत होने वाली सीट, सभी एक ही समस्या का समाधान करते हैं: जब एक कार तेज़ी से चलती है, तो आप भी उसी गति से चल रहे होते हैं और टक्कर के समय उस गतिज ऊर्जा को कहीं जाना होता है। बल, त्वरण के समानुपाती होता है; और त्वरण को कम करने का एकमात्र तरीका है गति परिवर्तन को लंबे समय तक फैलाना। निष्क्रिय सुरक्षा का पूरा सार इस वाक्य में है: टक्कर की अवधि बढ़ाएं, मंदी को कम करें।

कार के सामने और पीछे के विकृति क्षेत्र (crumple zones) इसका संरचनात्मक रूप हैं: बॉडी चरणबद्ध तरीके से कुचलकर टक्कर की ऊर्जा को विकृति ऊर्जा में बदल देती है। ऊर्जा यात्री पर नहीं, बल्कि कार के बाहर खर्च होती है। यानी वह डरावना "कार पूरी तरह कुचल गई" दृश्य वास्तव में इस बात का प्रमाण है कि सिस्टम काम कर रहा है - बॉडी ऊर्जा को निगल जाती है, उसे केबिन में जाने नहीं देती। उच्च निष्क्रिय सुरक्षा, चेसिस में अधिकतम ऊर्जा अवशोषण और समन्वित रोकथाम प्रणालियों के संयोजन से उभरती है। आंतरिक केबिन भी इसी तर्क से डिज़ाइन किया जाता है: गोल किनारे और नियंत्रित रूप से विकृत होने वाली सीटें दूसरी रक्षा पंक्ति हैं। अंत में यात्री स्वयं उस प्रक्रिया में प्रवेश करता है जिसे हम "ride down" कहते हैं: कमर और एयरबैग पर भार डालते समय वह मंदी को वाहन के साथ, चरणबद्ध रूप से साझा करता है।

कमर और एयरबैग एक साथ कैसे काम करते हैं?

दोनों प्रणालियों की भूमिका स्पष्ट करें। कमर, यात्री को सही स्थिति में रखती है; एयरबैग सिर और छाती को अतिरिक्त सुरक्षा देता है। एयरबैग कमर के बिना डिज़ाइन नहीं किया गया है - इसीलिए इसके नाम के आगे लगा अक्षर महत्वपूर्ण है: SRS, यानी Supplemental Restraint System, "पूरक रोकथाम प्रणाली"। पूरक। और एयरबैग केवल एक बार उपयोग के लिए होता है: पायरोटेक्निक चार्ज से एक बार सक्रिय होता है, फिर मॉड्यूल बदला जाता है।

एयरबैग सीट बेल्ट के साथ काम करने के लिए डिज़ाइन किए गए हैं, उनकी जगह नहीं।

तो क्या सीट बेल्ट न पहने होने पर एयरबैग खुल जाता है? हाँ, खुल सकता है। लेकिन सुरक्षा गंभीर रूप से अपर्याप्त रह जाती है, क्योंकि एयरबैग अकेले शरीर को सही स्थिति में नहीं रख सकता - इसके अलावा यह जोखिम भी होता है कि यात्री के एयरबैग की ओर उड़ते समय एयरबैग अभी भी फूलने की प्रक्रिया में हो। कुछ आधुनिक वाहनों में बेल्ट सेंसर नियंत्रण मॉड्यूल को जानकारी देता है और बेल्ट की स्थिति ट्रिगरिंग थ्रेशोल्ड को प्रभावित कर सकती है; फिर भी मूल तर्क नहीं बदलता: बेल्ट के बिना एयरबैग एक अधूरा समाधान है। आंकड़ों से देखें तो लैप और शोल्डर बेल्ट के साथ-साथ फ्रंट एयरबैग, आगे की टक्करों में मृत्यु के जोखिम को 50% से 61% तक कम कर देते हैं। वह अतिरिक्त 11 अंक पूरी तरह से दोनों सिस्टमों के समन्वय से आते हैं।

ये सिस्टम कैसे परखे जाते हैं?

इन सभी मिलीसेकंड गणनाओं का काम करना या न करना हम केवल वास्तविक सिमुलेशन से ही समझ सकते हैं। इसीलिए क्रैश टेस्ट डमी इतने उन्नत हैं: उनके भीतर के सेंसर सिर, गर्दन, छाती, निचली रीढ़, पेट और कूल्हों पर पड़ने वाले प्रभाव बलों को अलग-अलग मापते हैं। Euro NCAP वयस्क और बच्चों की सुरक्षा का मूल्यांकन करने के लिए पूर्ण पैमाने के क्रैश टेस्ट करता है और डमी परिवार केवल वाहन में बैठे यात्रियों को ही नहीं, पैदल चलने वालों और साइकिल सवारों को भी दर्शाता है। आगे की टक्कर की ओर दो मुख्य प्रोटोकॉल हैं: offset deformable barrier और नए MPDB टेस्ट - दोनों ही डमी की स्थिति और परीक्षण से पहले की प्रक्रियाओं को मिलीमीटर स्तर पर परिभाषित करते हैं। NHTSA स्टार रेटिंग में वही तर्क उपयोग करता है; साइड पोल टेस्ट में दिया गया स्टार सीधे चोट लगने की संभावना पर आधारित होता है। निर्माता इनके अलावा स्टेटिक घटक परीक्षणों, नियंत्रित पूर्ण वाहन टक्करों और तापमान/आर्द्रता/कंपन सहनशीलता परीक्षणों से इन्फ्लेटर्स और मॉड्यूल को अलग-अलग सत्यापित करते हैं।

मिलीसेकंडों से आगे: सिस्टम की नई पीढ़ी और खुले प्रश्न

यह प्रणाली हर गुजरते वर्ष के साथ विस्तृत हो रही है। सीटों के बीच रखे जाने वाले केंद्रीय एयरबैग, inflatable बेल्ट, बाहरी ओर खुलने वाले पैदल यात्री एयरबैग और मोटरसाइकिल सवारों के लिए एयरबैग युक्त जैकेट अब चर्चा के विषयों में शामिल हैं। साथ ही, एयरबैग कंट्रोल मॉड्यूल में एकीकृत Event Data Recorder (EDR) टकराव से पहले की गति, ब्रेक, स्टीयरिंग, बेल्ट की स्थिति और एयरबैग के समय को रिकॉर्ड करता है - यहाँ तक कि अगर एयरबैग न खुले तब भी डेटा संग्रहित रखता है, जिससे दुर्घटनाओं को इंजीनियरिंग के दृष्टिकोण से समझना संभव होता है।

लेकिन अनसुलझे सवाल भी हैं। पीछे की सीटों का संरक्षण अगली सीटों की तुलना में पिछड़ गया है: बेल्ट पहने पीछे बैठे यात्रियों को गंभीर चोट लगने वाली दुर्घटनाओं में बेहतर रेस्ट्रेंट सिस्टम की आवश्यकता स्पष्ट है। Far-side, यानी विपरीत दिशा से आने वाला पार्श्व टकराव, बेल्ट के लिए अब भी सबसे कठिन परिदृश्य है। टकराव के ओवरलैप से जुड़ा एक और दिलचस्प निष्कर्ष यह है: 75% जैसे उच्च ओवरलैप वाले टकराव ड्राइवर के चोट के जोखिम को स्पष्ट रूप से बढ़ाते हैं और एक्टिव (मोटर चालित) बेल्ट सिस्टम इन चोटों को प्रभावी ढंग से कम कर सकते हैं। यानी 60 मिलीसेकंड का आर्किटेक्चर अभी पूरा नहीं हुआ है; हर साल थोड़ा और परिष्कृत हो रहा है।

समापन: तीन प्रणालियाँ, एक उद्देश्य

पीछे मुड़कर देखें: सेंसर ने एक भौतिकी का प्रश्न हल किया, रसायन विज्ञान ने एक थैली को गैस से भरा, बेल्ट ने पहले तुम्हें पकड़ा और फिर कोमलता से छोड़ दिया, बॉडी ने ऊर्जा को सिकुड़कर निगल लिया। सबने एक ही वाक्य की सेवा की: तुम्हारी गति धीमी होने को लंबे समय तक फैलाना। तुम्हारे अनुसार कौन अधिक प्रभावशाली है - 30 मिलीसेकंड में एयरबैग का विस्फोट, या इस पूरी प्रणाली का नीरव और निर्दोष सहयोग? मैं अभी भी निर्णय नहीं ले पा रहा हूँ। लेकिन अगली बार बेल्ट लगाते समय, मुझे विश्वास है कि तुम सेकंड के हज़ारवें हिस्सों के बारे में सोचोगे।

स्रोत

• How Airbag Deployment Systems Work: Sensors, Timing, and Data Recording
• Continuously Predicting Crash Severity - NHTSA
• Effectiveness of Pretensioners And Load Limiters - NHTSA 811835
• The effect of seatbelt pre-tensioners and load limiters - Accident Analysis & Prevention
• Pretensioners and Force Limiters
• Seat Belt Pretensioner and Load Limiting Systems - Mazda
• Airbag Inflators & Initiators - Autoliv
• What chemicals make airbags inflate - C&EN
• How Fast Does an Airbag Deploy?
• Apply Physics Principles to Collision System Design
• Passive Safety - ARRK Engineering
• IRCOBI 2022 शोध-पत्र - पीछे की सीट के यात्री
• Vehicle Air Bags and Injury Prevention - NHTSA
• Airbags - IIHS
• How cars are tested - Euro NCAP
• NHTSA NCAP संसाधन
• Will an Airbag Deploy if the Seatbelt is Not Fastened?
• Dynamic behaviour of multi-stage crash energy absorption
• Rear-seat occupant protection - IIHS
