Jak sprzęgło radzi sobie z 11 000 koni mechanicznych?

W dragsterze klasy Top Fuel sprzęgło rozgrzewa się do 2.040 stopni podczas czterosekundowego przejazdu i często wystarcza zaledwie na jeden start.
W dragsterze klasy Top Fuel sprzęgło rozgrzewa się do 2.040 stopni podczas czterosekundowego przejazdu i często wystarcza zaledwie na jeden start.

Udostępnij tę stronę

Moc zablokowana na sprzęgle Top Fuel dragstera rozrywałaby tradycyjną skrzynię biegów na kawałki w ułamku sekundy; dlatego silnik o mocy około 10 000 koni pracuje z gigantycznym, wielotarczowym sprzęgłem, które łączy się z asfaltem według własnej, stopniowo narastającej krzywej poślizgu. Ten zestaw w pierwszych mikrosekundach biegu ślizga się, łagodnie oddając moc, potem krok po kroku się blokuje i najczęściej kończy życie w zaledwie czterosekundowym przejeździe.

Najważniejsze informacje

  • 5-6 tarcz ciernych oraz stalowe płytki floater między nimi to serce zestawu sprzęgła.
  • W trakcie biegu temperatura sprzęgła lokalnie może osiągnąć około 2 040°C.
  • W wielu zespołach tarcze i stalowe płytki floater to materiał eksploatacyjny na jeden przejazd.
  • Kierowca nie ma żadnej kontroli nad sprzęgłem; ustawienie kończy się jeszcze przed linią startu.
  • Top Fuel jeździ na jednym biegu, a Pro Stock używa szykowanej skrzyni 5-biegowej.

Teraz pomyśl: w twoim samochodzie sprzęgło czeka w pogotowiu, żeby cię zostawić na drodze, jeśli go nie użyjesz. W Top Fuel świat jest dokładnie odwrotnie. Gdy auto stoi na linii startu, sprzęgło jest już w pozycji zwolnionej; jest tak ustawione, że w momencie wciśnięcia gazu silnik osiągnie około 5 000 obr./min i będzie trzymał na tyle mocno, żeby wystrzelić auto do przodu. Sprzęgło nie jest tu więc dodatkiem, lecz sześciosekundowym komputerem zbudowanym między silnikiem a oponami - i to bez ani jednego mikroprocesora w środku. Zgodnie z przepisami wszystko rozwiązano za pomocą bardzo prostych części mechanicznych. Dlaczego? Bo żadna elektronika, która przeżyłaby moc bliską 11 000 koni, nie dorówna sumiennej pracy mechanicznej wykonywanej w paddocku.

Jak działa sprzęgło Top Fuel: Anatomia wielkiego ślizgacza

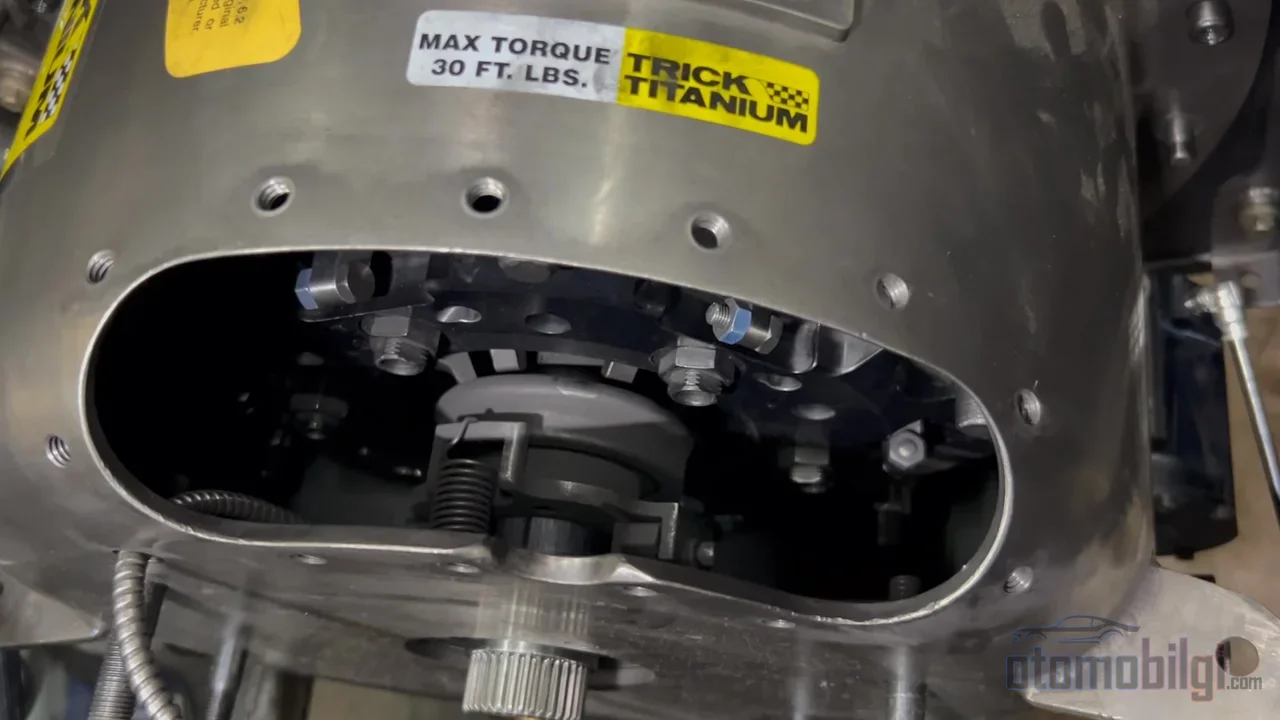

11.000 beygirin debriyajı hiç kilitlenmez; güç, bir musluk gibi yavaş açılarak kademeli olarak arka tekerlere akıtılır.

Sercem tego sprzęgła jest jednostka odśrodkowa: czyli system, który zaciska się sam w miarę wzrostu obrotów. Dodano do niego także pneumatyczne łożysko zwalniające. Podstawowa zasada jest taka: kontrolowany poślizg. Gdyby sprzęgło zablokowało się od razu przy starcie, ogromny moment obrotowy przesterowałby opony, auto straciłoby przyczepność, a tylne koła zamieniłyby się w dymiące opony. Dlatego moc jest stopniowo przekazywana na tylne koła w miarę przyspieszania auta - jak powoli odkręcany kurek.

Przyjrzyjmy się budowie zestawu. Od strony silnika znajduje się koło zamachowe; to integralna część układu. Na samym końcu jest talerz dociskowy, którego załoga nazywa "can". Pomiędzy nimi znajduje się pięć tarcz ciernych oraz płytki floater, które oddzielają tarcze od siebie i są przykręcone do stojaków. "Can" pełni rolę gniazda dla ramion sprzęgła. W nowoczesnych zestawach do płytek floater używa się tytanowych kołków i tytanowych płytek, natomiast same płytki floater wykonuje się ze stali.

18 ramion, ciężarki i krzywa blokowania

A jak ustawia się blokowanie? W sercu tego rozwiązania są ramiona przymocowane do kosza sprzęgła - w większości zestawów jest ich dokładnie 18, a każde można regulować osobno. Wraz ze wzrostem obrotów silnika ramiona są odpychane na zewnątrz siłą odśrodkową i naciskają na talerz dociskowy, zaciskając tarcze. Wraz ze wzrostem obrotów rośnie docisk, więc krzywa blokowania jest w ten sposób wpisana w sam przejazd.

Jedną z dwóch głównych kratek regulacyjnych w rękach szefa są obciążniki. Jeśli dodasz do ramion obciążniki w formie nakrętek, sprzęgło trzyma przy niższych obrotach; jeśli je zdejmiesz, silnik czeka na wyższych obrotach. Na dobrze trzymającym, "klejącym" torze szef dodaje obciążniki i szybko wprowadza moc do akcji - szybszy przejazd. Jeśli tor trzyma słabo, obciążniki się zdejmuje, a zadziałanie wygładza. Jakość nawierzchni toru też jest częścią tej równania: dobra linia startu pozwala na bardziej agresywne obciążenie sprzęgła przy ruszaniu. Granica między agresywną regulacją a wyparowaniem opon jest bardzo cienka; większość eventów wygrywa zespół, który wyciśnie z zestawu sprzęgła maksimum na danym torze.

Cannon: Czasomierz, którego nie widzi gazownik

Mówiliśmy, że kierowca nie ma żadnej kontroli nad trzymaniem sprzęgła. To czyje więc w rękach jest timing? Czasomierza pneumatycznego i jego łożyska zwalniającego - tej części zwanej między pitami "cannon". Gdy gazownik wciśnie gaz, mikrowyłącznik włącza ten pneumatyczny czasomierz. W miarę jak licznik czasomierza postępuje, ciśnienie z układu hydraulicznego się ulatnia, łożysko rusza i palce blokują sprzęgło. A więc krzywa trzymania sprzęgła jest zakodowana w kodzie ustawieniem cannona - mówiąc obrazowo - jeszcze przed rozpoczęciem wyścigu.

Podczas gdy pierwotne ramiona reagują na obroty siłą odśrodkową, cannon podąża za całkowicie zaprogramowaną krzywą zwalniania. I taki szczegół: jeśli kierowca ujmie gazu, żeby zapobiec buksowaniu kół, kolejki czasomierza nie da się przestawić. Czyli sprzęgło dowiaduje się, co ma robić, jeszcze przed linią startu; w trakcie przejazdu nie można się z nim ani skojarzyć. Ponadto, gdy auto wjeżdża do burnout boxa, sprzęgło się zwalnia i jedzie się powoli na niskich obrotach około 2.500 rpm - pakiet zaczyna trzymać już w tym momencie.

Życie o długości czterech sekund: Dlaczego tarcze zmieniają się przy każdym przejeździe?

Weźmy na warsztat jedną tarczę cierną. Preferowanym materiałem jest spiekana żeliwna, o doskonałych właściwościach ciernych. Materiał produkowany jest w różnych stopniach twardości Rockwella, aby kontrolować poziom chwytu i poślizgu. A co dzieje się z tymi tarczami? Krótka odpowiedź: przejazd je zabija. Miejscowe ciepło powstające podczas poślizgu potrafi podnieść temperaturę do niewiarygodnego poziomu około 2040°C. Po zakończeniu przejazdu, gdy samochód wraca do boksu, tarcze są tak gorące, że mechanicy muszą zakładać rękawice azbestowe. A podczas przejazdu tarcze i floater'y mogą się stopić na tyle, że zespawają się ze sobą.

Dlatego przez cały weekend wyścigowy tarcze traktuje się jak materiał eksploatacyjny. Wiele zespołów wymienia tarcze w komplecie po każdym przejeździe; różnicę między zużytą, błyszczącą i gładką tarczą a nową, z fakturą, czuć nawet palcami. Stalowe floater'y natomiast idą prosto do kosza po jednym przejeździe. Nowe tarcze przechodzą do puli używanych na kolejny pakiet - wydaje się, że wszystko związane ze sprzęgłem ma swój cykl życia.

Ale sprawa nie zawsze jest czarno-biała. W niektórych przypadkach wszystkie tarcze są wymieniane po każdym przejazdzie, podczas gdy niektóre zespoły celowo mieszają nowe i stare tarcze, aby osiągnąć określony poziom poślizgu. Dla kierowcy Top Fuel Doma Lagany, który zamawia zapas sprzęgieł na cały sezon, ta liczba wyniosła około 60 tarcz; zamówienie utrzymywane jest w tak dużej skali, aby poznać „charakter” tarcz i zachować spójność. Samo ustawienie uwzględnia sporo parametrów: wysokości, opóźnienia, ciężarki, przełożenie, luks powietrza, liczbę rowków w pływakach, programowanie cannon oraz to, czy pakiet ma 5 czy 6 tarcz. Pakiet sprzęgła to więc element budulcowy, którego części odradzają się na nowo przed każdym przejazdem.

Dlaczego w Top Fuel Nie Ma Skrzyni Biegów? Filozofia jednego biegu

W zwykłym samochodzie sprzęgło jest połączone ze skrzynią biegów i pozwala zmieniać biegi. W Top Fuel moment obrotowy jest tak wysoki, że tradycyjna skrzynia biegów rozpadłaby się natychmiast przy ruszaniu. Dlatego sprzęgło działa tu samodzielnie jako znacznie większa jednostka wielotarczowa, w ogóle niepołączona ze skrzynią biegów. Bieg jest jeden. Podczas przyspieszania sprzęgło stopniowo się blokuje i przekazuje moc na tylne koła niemal w całości poprzez połączenie mechaniczne. To samo podejście obejmuje również Funny Car; obie kategorie dzielą tę samą filozofię.

Pomyślmy o tej filozofii za pomocą porównania: sprzęgło Top Fuel przypomina kran, który przekazuje moc w kontrolowany sposób za pomocą przesuwnej zasuwy. Skrzynia biegów Pro Stock bardziej przypomina system blokady w szczelinie niż klasyczną przekładnię - a do tego działa bez sprzęgła. Przejdźmy teraz do drugiej strony.

Zaszyfrowana skrzynia biegów Pro Stock: 5 biegów bez sprzęgła

Kategoria Pro Stock podąża zupełnie inną drogą niż Top Fuel. Ponieważ rywalizacja rozstrzyga się zwykle minimalnymi różnicami, skrzynie biegów i przełożenia uważane są za jedno z najważniejszych narzędzi ustawczych zespołów Pro Stock. Powszechnym rozwiązaniem jest 5-biegowy system działający bez sprzęgła: przy zmianie biegu na wyższy poprzedni bieg automatycznie się rozłącza. Cena jednej z wersji tego projektu oferującego nieograniczone opcje przełożeń jest podawana jako 11 880 dolarów - taka jest cena zaciętej walki inżynieryjnej w tej kategorii.

Ta skrzynia biegów jest obecnie jednostką preferowaną przez niemal każdego kierowcę NHRA Pro Stock. Zmiana biegów odbywa się bez klasycznego dopasowania, co powoduje charakterystyczny głośny dźwięk. Ale spory nie ograniczają się tylko do kwestii sprzęgło czy konwerter momentu: po stronie Pro Mod konwertery momentu z blokadą rozpowszechniły się tak bardzo, że stały się poważnym czynnikiem rywalizacji dla producentów sprzęgieł. Te konwertery, umożliwiające miękkie ruszanie mocnych samochodów z linii startu, zacierają różnicę względem zestawów opartych na sprzęgle. Pomyślcie o tym: nawet pojazdy na nitro mają teraz dwa różne kombinacje przeniesienia napędu - sprzęgło i konwerter z blokadą.

Cecha Top Fuel / Funny Car Pro Stock
Rozwiązanie przeniesienia napędu Sprzęgło odśrodkowe wielotarczowe, bez skrzyni biegów 5-biegowa skrzynia bez sprzęgła
Liczba biegów Jeden bieg 5 biegów
Zarządzanie blokowaniem Ramiona odśrodkowe + programator pneumatycznego działa Przy zmianie na wyższy bieg poprzedni bieg jest automatycznie rozłączany
Materiały eksploatacyjne Tarcze i stalowe floatery wymieniane po każdym przejeździe Zestawy regulacyjne skrzyni są kluczowe, brak zużycia tarcz
Logika regulacji Masa, wysokość, programowanie działa Przełożenia biegów to najważniejsze narzędzie regulacji

Na co zwraca się uwagę przy regulacji sprzęgła: Tor, masa i matematyka

Jeśli streścić cel regulacji sprzęgła w jednym zdaniu: maksymalne przyspieszenie przy minimalnej utracie przyczepności kół. Aby to osiągnąć, zespoły mają do dyspozycji kilka głównych punktów regulacji. Po wybraniu przełożeń setup kalibrowany jest za pomocą ciśnienia bazowego na tarczy dociskowej i masy odśrodkowej. Wtórnym mechanizmem kontroli jest siła odśrodkowa, sterowana ramionami odchylającymi się na zewnątrz wraz ze wzrostem obrotów. A ta robota już dawno nie odbywa się wyłącznie na kalkulatorze: profesjonalne zespoły dragsterowe i inżynierowie korzystają z programów komputerowych symulujących i przewidujących działanie sprzęgieł poślizgowych odśrodkowych. Można więc powiedzieć, że ta cudowna maszyna fizyki stojąca na linii startu zaczyna życie przy biurku.

Zużycie tarcz ma też wpływ na regulację: gdy tarcze się ścierają, ramiona przesuwają się od optymalnej pozycji roboczej w stronę łożyska wypuszczającego, co wymaga ponownej regulacji. Między przejazdami mechanicy całkowicie przebudowują sprzęgło odśrodkowe; każda tarcza, floater i ramię jest montowane pojedynczo. Patrząc na historię, widać, że i to podejście nie jest nowe: wczesni kierowcy dragsterów z lat 1950-1970 stopniowo, dzięki postępowi w dziedzinie materiałów, projektu i produkcji, przekształcili sprzęgło tarczowe z regulacją odśrodkową w dzisiejsze cudzo inżynierii. Ta układanka, którą twój ulubiony zespół Top Fuel buduje na linii startu, to owoc lat doświadczeń.

A co dalej? Następnym razem, gdy będziesz oglądać wyścig, twoje spojrzenie będzie już inne: w momencie zapalenia zielonego światła ta ogromna paczka sprzęgłowa zaczyna poślizg przy ruszaniu, ramiona rozchylają się na zewnątrz wraz z obrotami, działa odlicza swój czas, a po czterech sekundach tarcze kończą swoje życie. Następnym razem, gdy będziesz oglądać wyścig Top Fuel lub Funny Car, przypomnij sobie, ile niewidzialnej inżynierii pracuje pod tym samochodem. Uważasz, że co jest trudniejsze: łagodne osadzenie 11 000 koni mechanicznych na asfalcie, czy utrzymanie ich w ryzach przez cztery sekundy?
