ما الذي يحل محل القابض في صناديق التروس الأوتوماتيكية: المحول الهيدروليكي (التورك كونفيرتر)؟

المحوّل العزمي (Tork konvertörü) هو عنصر نقل قدرة هيدروديناميكي يحل محل القابضة الميكانيكية في علبة التروس الأوتوماتيكية الكلاسيكية، ويوضع بين المحرك وعلبة التروس؛ ينقل العزم إلى محرك السيارة المتوقفة دون اهتزازه، وعند الانطلاق يضاعف العزم الذي ينتجه المحرك بمعدل 1.8:1 إلى 2.5:1 ، وعند السير ينشئ اتصالاً ميكانيكياً بلا فقد عبر القابضة القافلة. وباختصار، فهو يؤدي وظائف القابضة الثلاث دفعة واحدة في جسم واحد: الفصل، والوصل بنعومة، وزيادة العزم عند الحاجة.

ما الذي يحل محل القابضة، ولماذا ليست قابضة كاملة؟

في علبة التروس اليدوية، يقود السائق الاتصال بين المحرك وعلبة التروس ويقطعه عبر دواسة القابضة. أما في الأوتوماتيك، فمن يقوم بهذه المهمة ليس سائق، بل تخيّل كيساً مغلقاً مسمرّاً بالمحرك (مثبتاً على الدولاب أو صفيحة المرونة): السائل بداخله ينقل الحركة الدورانية التي يأخذها من المحرك إلى عمود إدخال علبة التروس. يتيح هذا النظام توقّف السيارة وهي في سرعة أثناء توقف المحرك؛ فبينما يستمر المحرك في العمل، تبقى علبة التروس منفصلة بحرية.

ولماذا سائل بدلاً من قابضة جافة؟ لأن القابضة الميكانيكية، ما دامت في تلامس، فهي إما مقفلة تماماً وإما تنزلق - وعند الانزلاق يسخن الكتشاط ويتآكل. أما في القابضة السائلة فلا يوجد ما يسمى نقطة تلامس؛ فالانزلاق هو بيئة العمل الطبيعية للتصميم، وهو يمتص اهتزازات المحرك طبيعياً. علاوة على ذلك، فإن القابضة السائلة البسيطة تنقل العزم فقط مع خفضه قليلاً. أما ما يميّز محوّل العزم فهو قدرته، بفضل الساكن ، على زيادة العزم عندما تكون سرعة الخرج منخفضة؛ أي أنه عنصر يجبر نفسه على التصرف كصندوق تروس تكيّفي عندما تكون سرعة الدوران منخفضة.

وهنا أيضاً يكمن سر قدرة الأوتوماتيك المُدار بالحاسوب على اتخاذ قرارات مستقلة عن دواسة السائق: فالمحوّل يوفر نافذة انزلاق متحكم بها وآمنة إلى حد لا تستطيع القابضة بلوغه؛ فلا تواجه علبة التروس في أي لحظة صدمة ميكانيكية غير متوقعة.

المضخة والتوربين والساكن: كيف يُضاعَف العزم؟

للمحوّل ثلاثة مكونات دوارة/غير دوارة. المضخة (الدافعة) متصلة بالمحرك وتعمل كمضخة طرد مركزي: كلما دارت قذفت السائل نحو الخارج، وخلقت فراغاً في المركز تسحب إليه سائلاً جديداً. والسائل المقذوف تصطدم بزعانف التوربين المنحنية، فيغيّر اتجاهه ويدير التوربين ناقلاً القدرة إلى عمود إدخال علبة التروس.

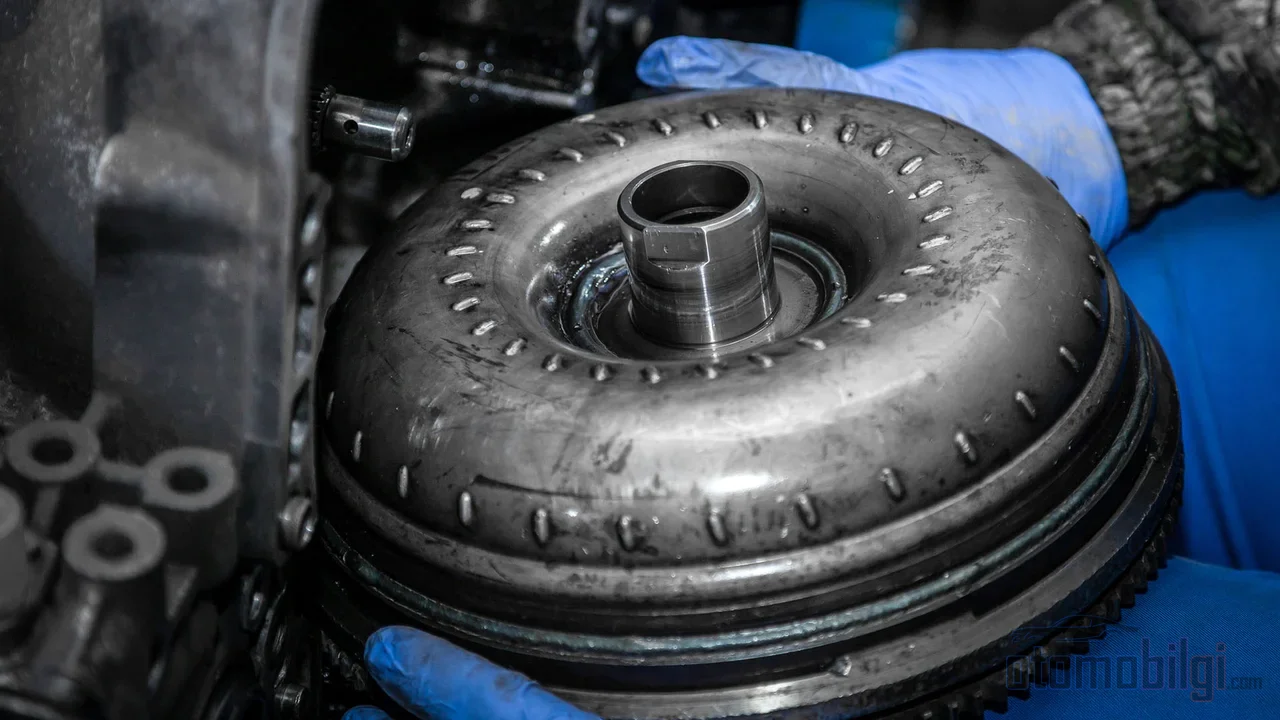

العقل الحقيقي مخفي في العنصر الثالث. المائع الخارج من التوربين يتحرك عكس اتجاه دوران المحرك؛ في التقاط بسيط للمائع تتحول هذه الطاقة المرتدة إلى حرارة فقط. العضو الثابت (ستاتور)، يقف بين المضخة والتوربين ويعيد توجيه هذا المائع ليغذي المضخة بزاوية مثالية. وبذلك تُستعاد طاقة المائع المرتد ويُضاف عزم الخروج فوق العزم الذي ينتجه المحرك. ومن حيث التوازن الميكانيكي، يمكن القول: المائع الخارج من التوربين يطبق عزماً معاكساً على العضو الثابت والهيكل المثبت عليه بسبب اصطدامه به؛ وينعكس هذا الفرق مباشرة على جهة الخروج كمكسب في العزم.

تفصيلان حاسمان من الناحية الهندسية. الأول هو هندسة الريش: تُستخدم ريش مائلة ومنحنية في التوربين والعضو الثابت، والتغيرات الصغيرة في الهندسة تغير الأداء بشكل كبير. الثاني هو الحجم: معادلات حركة المحول تستند إلى معادلة توربومachines أويلر التي تعود إلى القرن الثامن عشر، وبما أن الخصائص تعتمد على القوة الخامسة لنصف القطر، فإن سعة العزم تتناسب نظرياً مع كثافة المائع ومربع سرعة الدوران والقوة الخامسة للقطر. زيادة القطر قليلاً تضاعف السعة بشكل أكبر بكثير.

من المهم أيضاً ألا يبقى العضو الثابت معطلاً: العضو الثابت مثبت على قطق باتجاه واحد . أثناء الانطلاق والتسارع، يدفع المائع العضو الثابت من الخلف فيبقى ثابتاً؛ وعند الانتقال إلى مرحلة الالتقاط ينخفض ضغط المائع ويبدأ العضو الثابت في الدوران بحرية - بينما يمنعه القطق ذو الاتجاه الواحد من الدوران في الاتجاه المعاكس.

ثلاث مراحل تشغيل: التوقف، التسارع، والالتقاط

أوضح طريقة لقراءة سلوك المحول هي قراءته على ثلاث مراحل. في مرحلة التوقف (Stall) يكون صندوق التروس في وضع القيادة، المكابح تحتجز السيارة، التوربين لا يدور لكن المضخة تدور مع المحرك؛ وبقوة دخول كافية تُحقق أقصى مضاعفة للعزم هنا، وتسمى هذه النسبة نسبة التوقف. في التطبيقات Automotive القيمة النموذجية 1.8:1–2.5:1؛ وفي المحولات الخاصة للأغراض الصناعية والبحرية والثقيلة تصل هذه النسبة إلى 5.0:1. قد يكون التأثير الكلي للمراحل عند التوقف مذهلاً: نسبة نقل 2.46:1 مقترنة بنسبة توقف 2.2:1 تعطي عند التوقف التام مضاعفاً كلياً للعجلات قدره 5.41:1؛ وعند الانتقال إلى مرحلة الالتقاط ينخفض هذا الرقم إلى 2.73:1.

في مرحلة التسارع يبقى فارق الدوران بين المضخة والتوربين كبيراً مع زيادة الحمل؛ توجد مضاعفة للعزم لكنها أقل من قيمة التوقف. في هذه المنطقة يسود تدفق الدوامة (Vortex) للمائح وهو يلتف بشكل حلزوني من المضخة إلى العضو الثابت ثم إلى التوربين - وهذا هو النظام الذي تبلغ فيه مضاعفة العزم ذروتها.

أما مرحلة الالتقاط (Coupling) فيُدخل إليها عندما يصل التوربين إلى نحو 90% من دوران المضخة: بينما تدور المضخة 10 دورات يدور التوربين 9 دورات، أي أن انزلاقاً بنسبة 1.11:1 هو المعتاد. عند هذه النقطة تنتهي فعلياً مضاعفة العزم؛ وتحل الحركة الحلزونية للمائع محل التدفق الدوراني ويترك الستاتور حراً في الدوران. توجد مقايضة واضحة بين مضاعف العزم والكفاءة: المحولات ذات معدل الانهيار العالي تعمل بكفاءة أقل بالقرب من سرعة التعشيق. فمن يريد الأداء عليه اختيار مضاعف عالٍ، ومن يريد الاقتصاد عليه اختيار خصائص انزلاق منخفض.

قفل التعشيق: القابض الثاني الذي يُصفّر الانزلاق

لا يوجد جانب خارق للطبيعة في النقل المعتمد على المائع: الانزلاق يعني مباشرةً فقداناً في الكفاءة وحرارة. قابض القفل (lock-up clutch) داخل المحول موجود لهذا السبب تماماً. فأثناء السير، يقوم بقفل التوربين ميكانيكياً بشكل مباشر مع المروحة الدافعة، فينقل كامل القدرة بالطريق الميكانيكي؛ ويزول فقد المائع وتوليد الحرارة، وتنخفض الدورات قليلاً، ويُنشأ خط قدرة أكثر مباشرةً إلى العجلات.

تاريخه مثير للاهتمام. أول تطبيق سياقي يعود إلى ناقل الحركة Packard Ultramatic في عام 1949 : حيث يتعشّق المحرك عندما تصل السيارة إلى سرعة السير، وينفصل عند الضغط على دواسة الوقود أو عند التباطؤ. ظهر أيضاً في بعض نواقل Borg-Warner في خمسينيات القرن العشرين، ثم تُرك بسبب التكلفة والتعقيد. وفي منتصف السبعينيات، عندما تحولت الأولويات إلى كفاءة الوقود، عادت الفكرة؛ وقدّمت Chrysler نسختها الحديثة في عام 1978. وفي النشر التقني، يُؤرّخ استخدام محولات القفل انتشارها الواسع في العصر الحديث أحياناً إلى عام 1981؛ ويعود الفارق إلى أن التطبيق الأول والتبني الجماهيري وقعا في حقبتين مختلفتين.

أما النقاش اليوم فيتعلق بالمعايرة: إزاحة القفل إلى أقرب دورة ممكنة توفر في استهلاك الوقود أثناء القيادة داخل المدينة، لكنها تعني التنازل عن ميزة مضاعف العزم في المحول. في السيارات الشارعية عالية الأداء، يُنظر إلى القفل عادةً ليس كملحق اقتصادي، بل كعنصر يضمن قابلية محول قوي للاستخدام اليومي. وبما أن عبء المضاعفة على المحول يقل مع زيادة عدد السرعات، أصبح القفل المبكر والمتكرر معياراً في نواقل الأوتوماتيك الحديثة ذات 6-10 سرعات؛ في المقابل يبقى المحول في نواقل الأوتوماتيك التقليدية بوعي دون قفل في معظم مدة القيادة - بينما في نواقل CVT يكون شبه مقفول دائماً فوق 8 كم/س تقريباً، لأن عمل مضاعف العزم هناك يقع بالفعل على عاتق المغير.

التأثير على شخصية القيادة وأعطال معروفة

المحول هو البطل الصامت الذي يحدد شخصية ناقل الأوتوماتيك. يوفر قابض القفل سلاسة التشغيل عند دخوله حيز العمل؛ أما في الأطوار غير المقفولة، فيمتص اهتزازات المحرك واهتزازات الالتواء عبر المائع. لكن هذه القدرة على التخميد ليست لانهائية: اهتزازات الالتواء في خط نقل الحركة هي القيد الهندسي الرئيسي الذي يحد من إزاحة القفل مبكراً جداً. وعندما يتعشق قابض القفل فجأة بدلاً من الانزلاق، يظهر سلوك stick-slip الذي قد ينشر الاهتزازات في كامل خط نقل الحركة - وهذا هو الحدث الذي يفسد إحساس السائق بالراحة.

الشكوى الأكثر شيوعاً هي اهتزاز المحول (shudder): وعادةً ما يحدث عند ~64-72 كم/س النطاق، حيث تُحسَّن هزة قصيرة عند انغلاق القابض. في حالة الانغلاق الجزئي يحدث ذلك عندما يعمل القابض بالتماسك لا بالانزلاق؛ وتعد فوط القابض المتآكلة وسائل ATF المتسخ أو المتدهور من الأسباب الرئيسية، وفي معظم الحالات فإن تجديد زوق الناقل يحل المشكلة. من العلامات المميزة أن الشكوى تختفي عند الضغط على دواسة الوقود أو لمس المكابح: فعند فتح المحول تختفي منطقة الانزلاق. عمليا، فإن السبب الحقيقي لمعظم أعطال محول القفل ليس المحول نفسه؛ بل يظهر في جسم الصمام أو في أنظمة التحكم الإلكتروني أو في صمام التفعيل (سولينويد).

هناك أيضا أوضاع أعطال أكثر خطورة:

• الارتفاع المفرط في الحرارة: محاولات الخروج بالتأرجح للأمام والخلف في الثلج أو الوحل تجعل المحول يعمل في وضع التوقف (Stall) لفترة طويلة؛ الهندسة الحديثة للأذرع تقلل هذه المخاطر عن طريق تقليل سرعة المائع عند الدورات المنخفضة، لكنها لا تلغيها تماما.
• انغلاق قابض المفاعل (الستاتور): عندما يتوقف المفاعل عن الدوران الحركي، يعمل المحول بكفاءة منخفضة جدا في مرحلة القابض؛ الزيادة الكبيرة في استهلاك الوقود هي العلامة الكلاسيكية.
• كسر قابض المفاعل (الستاتور): تطبيقات القدرة المفاجئة (مثل أحداث بدء التشغيل على المحايد Neutral Start) يمكن أن تكسر القابض أحادي الاتجاه.

نبذة تاريخية: كيف أسس المحول ناقل الحركة الأوتوماتيكي؟

تصاعد مكانة محول العزم في السيارات بعد الحرب العالمية الثانية، مستندا إلى خبرة Hydra-Matic في المركبات العسكرية. في 1948، بدأت محولات العزم تحل محل القوابض الهيدروليكية مع في Buick Dynaflow ، حيث اعتمد Dynaflow في سنغله الوحيدة على مضاعفة العزم بالكامل من محول من خمسة عناصر، وهو تصميم جريء. وبعده في 1949 Packard Ultramatic و في 1950 Chevrolet Powerglide : ففي هذين الناقلين ذي السرعتين كان المحول يتولى مهمة مضاعفة العزم إلى حد كبير.

في خمسينيات القرن الماضي تحقق التوازن: الناقلات الأوتوماتيكية ثلاثية السرعات من BorgWarner والمبنية على مجموعة التروس الكوكبية المركبة من Simpson، مثل Chrysler TorqueFlite، جعلت من المحول مكونا لا غنى عنه في الناقلات الأوتوماتيكية. وقد تم التخلي عن محاولات المحولات متعددة العناصر (مثل Buick Triple Turbine Dynaflow و Chevrolet Turboglide) بسبب كفاءتها المنخفضة، وحل محلها تنظيم يتكون من ناقل ثلاثي السرعات ومحول ثلاثي العناصر. ومن التفاصيل المثيرة للاهتمام في تلك الفترة من جنرال موتورز هو المفاعل ذو الزاوية المتغيرة: فعند الضغط المفاجئ على دواسة الوقود تتغير زاوية هجوم المفاعل، حيث يتم التضحية بالكفاءة لزيادة مضاعفة العزم - وهو سلف ميكانيكي لفلسفة المعايرة التكيفية الحالية.

الأسئلة الشائعة

كيف يضاعف محول العزم العزم؟

يتدفق السائل الخارج من التوربين في عكس اتجاه دوران المحرك؛ ويحوّل الستاتور هذا السائل نحو اتجاه دوران المضخة مستعيداً طاقته. وهكذا يصل إلى عمود الخروج عزم أكبر من العزم الذي ينتجه المحرك؛ وعند الانطلاق تكون هذه الفرق بين 1,8:1 و2,5:1.

لماذا توجد صندوقات أوتوماتيكية تستخدم محول العزم بدلاً من القابض؟

لأن المحول يجعل الانزلاق وضع تشغيل وليس عطلاً: فهو يتيح للسيارة التوقف أثناء وضع القيادة، ويمتص الاهتزازات، ويضاعف العزم، ويؤدي هذه المهام الثلاث بشكل مستمر وآمن دون تدخل السائق. أما القابض الميكانيكي في علبة التروس اليدوية فلا يؤدي سوى واحدة منها فقط، وهي إقامة الاتصال وقطعه.

إلى ماذا يشبه ارتجاج المحول؟

هو اهتزاز قصير يشبه عدم اتزان خفيف في العجلة، لكنه يُحس فقط في نطاق سرعات معين (عادة 64-72 كم/س) وعند لحظة القفل. يصبح واضحاً عند الضغط الخفيف على دواسة الوقود، ويزول غالباً عند زيادة الضغط على الدواسة؛ ويمكن إصلاحه بتغيير الزيت.

الخلاصة: مهام المحول الثلاث في جملة واحدة

في علبة التروس الأوتوماتيكية الكلاسيكية، يؤدي محول العزم وظيفة الفصل الخاصة بالقابض بواسطة السائل، ووظيفة زيادة العزم بواسطة الستاتور، ومطلب الكفاءة بواسطة قابض القفل. هذا النظام الذي يضاعف العزم حتى ضعفين في وضع Stall، ويعمل بانزلاق بنسبة 10% في مرحلة القابض، ويلغي الانزلاق تماماً عند الإغلاق، هو المكون الوحيد الذي يحمل راحة علبة التروس الأوتوماتيكية واقتصاديتها في هيكل واحد.
