মডিউল কি মারা গেছে? সেল থেকে প্যাক-ইভি ব্যাটারির অভ্যন্তরীণ গঠন

হ্যাঁ, মডিউলগুলো ইলেকট্রিক যানবাহনের ব্যাটারিতে অন্তর্ধ্বংসের পথে: সেল-মডিউল-প্যাক স্থাপত্য থেকে সেল-প্যাক (CTP) ডিজাইনে রূপান্তর, মডিউলের মধ্যবর্তী স্তরটি এড়িয়ে আয়তনের ব্যবহারে 15-50% পর্যন্ত বৃদ্ধি, যন্ত্রাংশের সংখ্যায় 40% পর্যন্ত হ্রাস এবং শক্তির ঘনত্বে 10-15% উন্নতি প্রদান করে। এর বিপরীতে একক সেল মেরামত অসম্ভব হয়ে পড়ে, এবং শীতলীকরণ ও নিরাপত্তার ভার প্যাকের উপর চাপিয়ে যায়। এই পৃষ্ঠাটি উভয় স্থাপত্যের অভ্যন্তরীণ গঠন, সেগুলোর মধ্যে আপস-মীমাংসা এবং নির্মাতারা ঠিক কী করছে তা সংখ্যার মাধ্যমে ব্যাখ্যা করে।

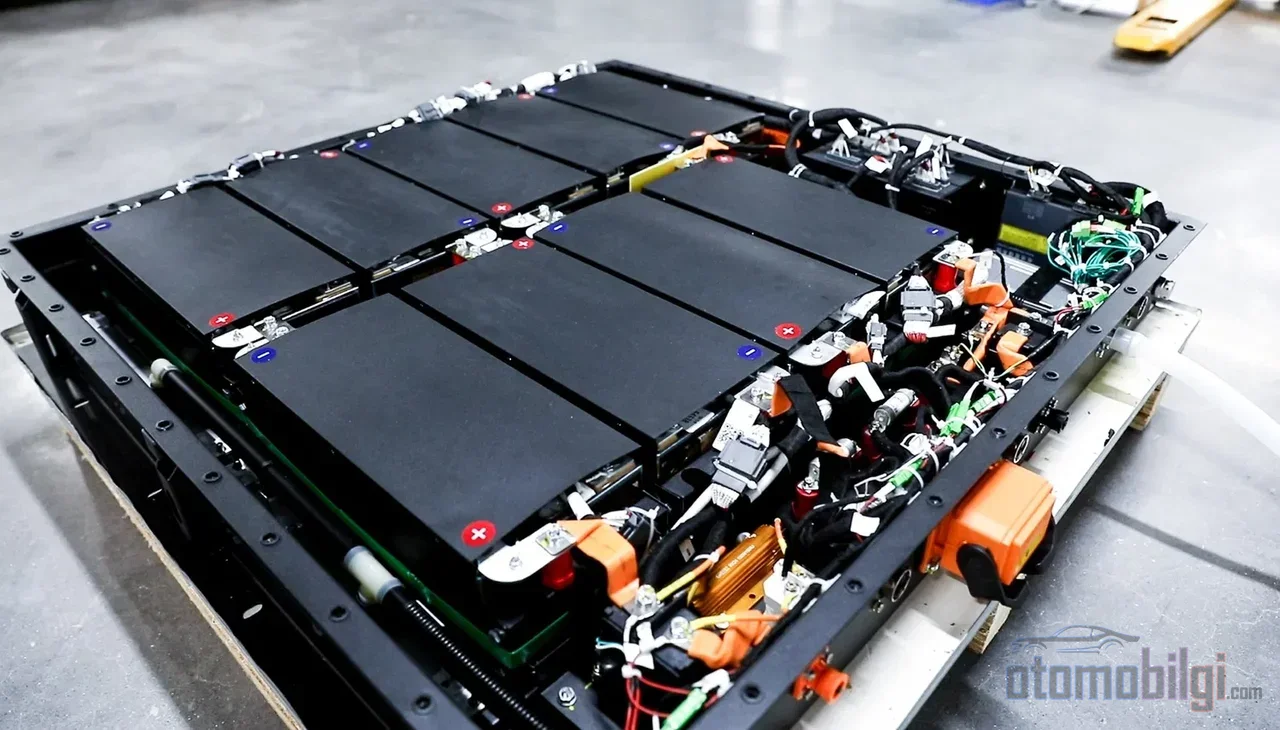

সেল, মডিউল, প্যাক: তিনটি স্তর ঠিক কী করে

আলোচনা একই পরিভাষায় চালানোর জন্য স্তরগুলো পরিষ্কার করে নেওয়া যাক। সেল হলো রাসায়নিক শক্তি সংরক্ষণকারী একক; প্রিজম্যাটিক, পাউচ এবং সিলিন্ড্রিকাল - এই তিনটি প্রধান ফরম্যাটে উৎপাদিত হয়। সেল উৎপাদন মূলত একটি রাসায়নিক প্রক্রিয়া। মডিউল হলো সিরিজ বা প্যারালাল সংযুক্ত সেলের একটি গোষ্ঠী: বাসবার, একটি BMS স্তর, তাপীয় ব্যবস্থাপনার উপাদান, যান্ত্রিক আবরণ এবং নিরোধক উপকরণসহ এটি আসে। সেলগুলো মডিউলে রূপান্তরের আগে ক্ষমতা, ভোল্টেজ ও অভ্যন্তরীণ রোধের ভিত্তিতে শ্রেণিবদ্ধ করা হয়; সংযোগ স্থাপন করা হয় লেজার ওয়েল্ডিং, আল্ট্রাসনিক ওয়েল্ডিং বা বাসবার দিয়ে। প্যাক হলো সম্পূর্ণ সিস্টেম, যেখানে এই মডিউলগুলোর (CTP-তে সরাসরি সেলগুলোর) শীতলীকরণ, সুরক্ষা এবং BMS-এর সাথে একীভূতকরণ করা হয়।

গণিতটি সহজ কিন্তু স্কেল বড়: একটি সেল সাধারণত 3-4 V দেয়, অথচ একটি ইলেকট্রিক যানবাহনের 400-800 V প্রয়োজন। শত শত সেলের সিরিজ সংযোগ এবং হাজার হাজার সেলের সমন্বয় অপরিহার্য। মডিউল স্তর ছিল এই জটিলতাকে পরিচালনাযোগ্য অংশে ভাগ করার পথ। আর CTP-এর যে প্রশ্ন তুলে ধরে তা ঠিক এটাই: এই মধ্যবর্তী স্তরটি কি সত্যিই প্রয়োজনীয়?

সেল ফরম্যাট কীভাবে প্যাকের ভাগ্য নির্ধারণ করে?

প্যাক স্থাপত্য সেল ফরম্যাট থেকে স্বাধীনভাবে চিন্তা করা যায় না। প্রিজম্যাটিক সেলগুলো সাধারণত সিলিন্ড্রিকাল সেলের চেয়ে বড় হয়; একই শক্তির জন্য কম সেল প্রয়োজন হয় এবং সমাবেশ সহজ হয়। মজবুত ধাতব কেসিং যান্ত্রিক নিরাপত্তা বাড়ায়, তবে সমতল পৃষ্ঠ ও অনমনীয় দেহ শীতলীকরণকে কঠিন করে তোলে। পাউচ সেলগুলো কঠিন কেসিং বহন না করায় সেল স্তরে উচ্চ শক্তির ঘনত্ব এবং ভালো তাপ বণ্টন প্রদান করে; তবে এর ফলে ফোলার ঝুঁকি বেশি থাকে। সিলিন্ড্রিকাল সেলগুলো তাদের মানক উৎপাদন ও যান্ত্রিক শক্তির কারণে উচ্চ কর্মক্ষমতার প্রয়োগের ধ্রুপদী সমাধান।

এই ফরম্যাটের পার্থক্যটাই আজকের সবচেয়ে আলোচিত তুলনারও ভিত্তি: BYD Blade একটি বড় প্রিজমেটিক LFP সেল, আর Tesla 4680 হলো সিলিন্ড্রিকাল একটি NMC811 সেল। একই সমস্যার জন্য দুটি সম্পূর্ণ ভিন্ন প্রকৌশলগত সমাধান।

CTP আসলে কী বদলায়, লাভ কতটা?

CTP (Cell-to-Pack) মানে মডিউলের মাঝের স্তরটি বাদ দিয়ে সেলগুলোকে সরাসরি প্যাকের সাথে একীভূত করা। যুক্তিটা এরকম: মডিউল বাক্সের দেয়াল, ঢাকনা এবং বাসবার স্তরগুলো এমন জায়গা দখল করে যেখানে কোনো শক্তি সঞ্চিত হয় না। সেই জায়গা সেল দিয়ে পূরণ করলে একদিকে শক্তি বাড়ে, অন্যদিকে উৎপাদনও সহজ হয়। সংখ্যাগুলো বেশ দাবিদার: আয়তন ব্যবহারের হারে সেল নকশার ওপর নির্ভর করে 15-50% বৃদ্ধি, অংশের সংখ্যায় 40% পর্যন্ত হ্রাস, শক্তি ঘনত্বে 10-15% উন্নতি এবং উৎপাদন দক্ষতায় 50% পর্যন্ত বৃদ্ধির লক্ষ্যমাত্রা। ব্যাটারি একটি গাড়ির মোট খরচের প্রায় 30% গঠন করে বলে, এই হারগুলো সরাসরি গাড়ির দামে প্রতিফলিত হয়।

Qilin: CTP-র আজকের সর্বোচ্চ শিখর

CATL যে ব্যাটারিটি CTP 3.0 হিসেবে ঘোষণা করেছে, অর্থাৎ Qilin, তা টার্নারি (ternary) সিস্টেমে 255 Wh/kg এবং LFP সিস্টেমে 160 Wh/kg শক্তি ঘনত্ব দেয়। নকশাটি 72% আয়তন ব্যবহারের দক্ষতা নিয়ে উপস্থাপিত হয়েছিল; প্রথম CTP প্রজন্মে এই হার ছিল 55% থেকে শুরু। সিরিয়াল উৎপাদন শুরু হয় 2023 সালে এবং ধারাটি এখনো ঊর্ধ্বমুখী: এপ্রিল 2026-তে উপস্থাপিত তৃতীয় প্রজন্মের Qilin এলো 3000 kW আউটপুট, 10C ধারাবাহিক / 15C সর্বোচ্চ চার্জিং গতি, 1000 কিমির বেশি রেঞ্জ এবং 350 Wh/kg ঘনত্বের একটি "condensed matter" ব্যাটারি নিয়ে। মডিউল বাদ দেওয়াই এই গতির মূল লিভার।

Tesla 4680 এবং BYD Blade: একই লক্ষ্যে দুটি পথ

দুই প্রস্তুতকারকই মডিউলমুক্ত হচ্ছে, কিন্তু তাদের সেল পছন্দ একে অপরের বিপরীত। BYD-এর ব্লেড সেলগুলো 2.5 মিটার পর্যন্ত লম্বা, প্যাকের সম্পূর্ণ প্রস্থ জুড়ে বিস্তৃত পাতলা প্রিজমেটিক LFP ব্লক; মৌমাছির চাকের মতো (honeycomb) বিন্যাসে সাজানো থাকে এবং প্যাকে কাঠামোগত স্থায়িত্বের পাশাপাশি বিস্তৃত তাপ বণ্টনের পৃষ্ঠও দেয়। LFP রসায়ন দক্ষতা এবং তাপীয় সরলতায় এগিয়ে। অন্যদিকে Tesla 4680 সিলিন্ড্রিকাল সেল দিয়ে NMC811-এর উচ্চ শক্তি ঘনত্ব এবং tabless ইলেকট্রোড নকশার কম রোধ লক্ষ্য করছে।

টিয়ারডাউন তুলনাগুলো চিত্রটা পরিষ্কার করছে: 4680, 1C-তে আয়তনের এককে ব্লেড সেলের প্রায় 2.3 গুণ তাপ উৎপন্ন করে। এর ফলে Tesla-কে প্যাকের ভেতরে আরও উন্নত একটি শীতলীকরণ স্থাপত্য এমবেড করতে বাধ্য হতে হয়। অর্থাৎ উচ্চ ঘনত্ব বিনামূল্যে পাওয়া যায় না; এর মূল্য দিতে হয় তাপীয় ব্যবস্থাপনার বাজেট থেকে। LG Energy Solution-এর পাউচ ফরম্যাটে CTP সিরিয়াল উৎপাদনের দিকে এগোনোও দেখাচ্ছে যে মডিউলমুক্তকরণ কোনো একক সেল ফরম্যাটের সাথে আবদ্ধ প্রবণতা নয়।

শীতলীকরণ এবং কাঠামোগত ব্যাটারি: মডিউল চলে গেছে, কাজটা কোথায় সরে গেল?

মডিউলার নকশায় তাপীয় ব্যবস্থাপনার একটি অংশ মডিউল স্তরে সমাধান করা হতো। CTP-তে সেই স্তর নেই; কোষগুলো সরাসরি তাপ পরিবাহী আঠালো পদার্থ দিয়ে কুলিং প্লেটের সাথে যুক্ত হয়। এর অর্থ হলো তাপ পরিবাহী রেজিন, তাপ পরিবাহী কিন্তু অন্তরক আঠালো পদার্থ এবং বড় আকারের বিশেষ কুলিং প্লেট। উৎপাদন লাইনেও সিলিং একটি গুরুতর প্রকৌশলগত বিষয়: মডুলার ডিজাইনে প্রতিটি মডিউলের আলাদা সিলড কভার থাকে, আর CTP-তে একটি একক প্যাকেজ কভার পুরো সিলিংয়ের দায়িত্ব নেয়। একটিমাত্র ত্রুটির বিন্দু মানে অনেক বড় পরিণতি।

পরবর্তী ধাপ হলো কোষগুলোকে চেসিসে এমবেড করা: cell-to-chassis (CTC) এবং cell-to-body (CTB) স্থাপত্যে ব্যাটারি সংঘর্ষের সময় চেসিস কর্তৃক বহনকৃত বোঝার মর্যাদা হারিয়ে যানবাহনের প্রাথমিক কাঠামোগত উপাদানে পরিণত হয়। এটি দৃঢ়তা এবং সংঘর্ষের আচরণকে সম্পূর্ণভাবে বদলে দেয়; কোষগুলোকে সরাসরি কুলিং প্লেটে, চেসিসে বা গাড়ির তলায় লাগানো তাপ ব্যবস্থাপনাতেও সুবিধা দেয়। "বক্স-অন-ফ্রেম" থেকে কাঠামোগত মেরুদণ্ডে উত্তরণ আক্ষরিক অর্থেই ব্যাটারিকে যানবাহনের কঙ্কালে পরিণত করছে।

মেরামতযোগ্যতা: লাভের হিসাব

CTP-এর সবচেয়ে বিতর্কিত দিকটি এখানেই। মডুলার ডিজাইনে ত্রুটিপূর্ণ একটি মডিউল প্যাকেজ না খুলেই পরিবর্তন করা যায়; ত্রুটি বিচ্ছিন্ন থাকে, রক্ষণাবেক্ষণ সহজ হয়। CTP-তে কোষগুলো প্যাকেজে আটকানো থাকায় উৎপাদনের পর পৃথক কোষ পরিবর্তন ব্যবহারিকভাবে সম্ভব নয়। যেকোনো কোষের ত্রুটিতে পুরো প্যাকেজ পরিবর্তন ও অপসারণ করতে হতে পারে। এটি ওয়ারেন্টি খরচ থেকে শুরু করে সেকেন্ড লাইফ বাজার পর্যন্ত বিস্তৃত একটি সমস্যার শৃঙ্খল।

• নিরাপত্তা: মডিউলের পাশের দেয়ালের অনুপস্থিতি কাঠামোগত সহায়তা কমিয়ে দেয়; কোষের প্রসারণ বলের বিরুদ্ধে বেল্ট ও প্রান্তীয় প্যানেল দিয়ে মোকাবিলা করা হয়।
• বিস্তারের ঝুঁকি: একক সিলিং স্তর এবং কোষের সরাসরি বডির সংস্পর্শ দুর্ঘটনার ক্ষেত্রে থার্মাল রানঅ্যাওয়ে ও থার্মাল বিস্তারের ঝুঁকি বাড়িয়ে দেয়।
• লুকানো ক্ষতি: চেসিস ক্ষতিগ্রস্ত না হলেও সংঘর্ষের প্রভাব কোষ, ইন্টারফেস বা কোষের অভ্যন্তরীণ কাঠামোর ক্ষতি করতে পারে।
• পুনর্ব্যবহার: স্ক্রু সংযোগের বদলে বড় আকারের আঠালো পদার্থ ও ফোম ফিলার ব্যবহার CTP সিস্টেমে পুনর্ব্যবহারযোগ্যতার হার উন্নত করার সবচেয়ে বড় বাধা।

ভারসাম্যপূর্ণ মতামতও আছে: মডুলার প্যাকেজে একটি কোষ অপরিপক্ব বয়সে নষ্ট হলে কোষগুলোর মধ্যে মিথস্ক্রিয়া আয়ুকে প্রভাবিত করে বলে কোষ পরিবর্তন কৌশল বৈজ্ঞানিক সাহিত্যে একটি স্বতন্ত্র গবেষণার বিষয়। অর্থাৎ "মডিউল কি মারা গেছে" প্রশ্নের সৎ উত্তরটি হলো: শক্তি-কেন্দ্রিক যাত্রীবাহী গাড়িতে CTP কার্যত স্ট্যান্ডার্ড হয়ে যাচ্ছে, তবে রক্ষণাবেক্ষণ ও সার্ভিস গুরুত্বপূর্ণ এমন প্রয়োগে মডুলার স্থাপত্য এখনও অর্থবহ। OEM-দের মধ্যে স্পষ্ট একক পছন্দ নেই; CTP এবং CTC দৃশ্যমান ভবিষ্যতে পাশাপাশি অস্তিত্ব বজায় রাখবে।

উপসংহার: মডিউল কি মারা গেছে, নাকি সরল হয়েছে?

মডিউল একটি সর্বজনীন মধ্যস্থ স্তর হওয়ার কার্যক্রম হারিয়েছে; কিন্তু এটি কোনো শেষকৃত্য নয়, এটি ধ্বংস ও পুনর্বণ্টনের একটি গল্প। মডিউলের বহন করা যান্ত্রিক শক্তি প্যাকেজের বডিতে, তাপ ব্যবস্থাপনা কুলিং প্লেট ও আঠালো রসায়নে এবং নিরাপত্তা কার্যক্রম চেসিস ইন্টিগ্রেশনে বিতরণ হয়েছে। Qilin-এর ৭২% থেকে ৫৫%-এ নেমে আসা ভলিউম ব্যবহারের যাত্রা এবং 350 Wh/kg-এ ওঠা ঘনত্ব প্রমাণ করে যে লাভটি সত্যিই বাস্তব। বিলটি কিন্তু সার্ভিস ওয়ার্কশপ এবং রিসাইক্লিং সুবিধাগুলোর টেবিলে পৌঁছে: কোষগুলো এখন আর প্যাকেজ থেকে আগের মতো আলাদা করা যায় না, খোলা কঠিন হয় এবং আরও বেশি ইন্টিগ্রেটেড হয়। ইঞ্জিনিয়ারিং দৃষ্টিকোণ থেকে পরিস্থিতি স্পষ্ট - এনার্জি ঘনত্ব এবং খরচে লাভ হয়েছে, কিন্তু মেরামতযোগ্যতা ডিজাইন সিদ্ধান্তগুলোর দুর্বলতম কড়ি হিসেবে রয়ে গেছে।

তথ্যসূত্র

• Battery Cell, Module or Pack. What's the difference?
• Battery Module Design: Structure, Assembly & Applications
• CTP Process (Cell-to-Pack): How It's Revolutionizing EV Battery Design
• CATL launches CTP 3.0 battery "Qilin"
• Innovative Technology - CATL
• CATL unveils 3rd-gen Qilin with 3000kW output and condensed matter battery at 350Wh/kg
• Contrasting a BYD Blade prismatic cell and Tesla 4680 cylindrical cell
• Tesla 4680 Battery Vs BYD Blade
• A review of cell-to-body (CTB) battery-structure integration
• Cell-to-Chassis Architecture in EVs
• Cell-to-pack batteries
• Cell Replacement Strategies for Lithium Ion Battery Packs
• Improving recycling rates for cell-to-pack battery systems
• Challenges and Solutions in Cell-to-Pack Battery Assembly
• Prismatic Cells vs. Cylindrical Cells
• Prismatic vs Pouch vs Cylindrical
