Niewidzialna ręka falownika: jak elektronika mocy steruje samochodem elektrycznym?

Technologie samochodów elektrycznych
Utworzenie: 11 Październik 2026

Centralna rola falownika w pojeździe elektrycznym, który przekształca prąd stały z akumulatora na prąd zmienny, sterując prędkością i momentem obrotowym silnika trakcyjnego.

Udostępnij tę stronę

Invertor w pojeździe elektrycznym to układ energoelektroniki, który przekształca prąd stały (DC) z akumulatora na prąd zmienny (AC), niezbędny do pracy silnika trakcyjnego; jest on również głównym elementem sterującym, który reguluje prędkość i moment obrotowy silnika tysiące razy na sekundę. Akumulator magazynuje energię, ale warstw odpowiadającą za obracanie kół i decyzję o tym, jak je obracać, jest invertor.

Najważniejsze informacje

Ponieważ silniki trakcyjne pracują na prądzie AC, bez invertora nie da się jeździć pojazdem elektrycznym.
Tranzystory SiC MOSFET zapewniają w typowym cyklu jazdy około 3-5% wzrostu sprawności w porównaniu z krzemowymi IGBT.
Częstotliwości przełączania powyżej 8-16 kHz eliminują słyszalny warkot silnika, ale zwiększają straty.
Podczas hamowania rekuperacyjnego invertor działa w przeciwnym kierunku, wykorzystując ten sam obwód: przekształca AC na DC i ładuje akumulator.
W architekturze 800 V niezbędne stają się półprzewodniki zdolne do przenoszenia wysokiego napięcia i prądu; SiC jest naturalną odpowiedzią na to wymaganie.

Co Dokładnie Robi Invertor w Pojeździe Elektrycznym?

Na pierwszy rzut oka jego zadanie wydaje się proste: przekształcenie DC na AC. Sednem sprawy jest to, jak ta konwersja jest realizowana. Invertor wykorzystuje obwód przekształtnikowy zbudowany z energoelektronicznych kluczy półprzewodnikowych; klucze te otwierają się i zamykają tysiące razy na sekundę, przekształcając stały prąd akumulatora w trójfazowy prąd zmienny o amplitudzie i częstotliwości wymaganej przez silnik. Ponieważ silniki trakcyjne pracują na prądzie AC, ta konwersja jest niezbędna.

Ale invertor to nie tylko przetwornica - jest również zarządcą silnika. Regulując napięcie i częstotliwość, steruje prędkością i momentem obrotowym silnika; zapewnia płytke przyspieszanie i zwalnianie; przeprowadza funkcje diagnostyczne i ochronne układu. Innymi słowy, zapotrzebowanie spod prawego pedału trafia do silnika poprzez przebieg prądu regulowany przez invertor. Invertor trakcyjny utrzymuje ten łańcuch przy życiu, nieustannie regulując moment obrotowy i prędkość silnika.

Klasę mocy określa silnik: silniki trakcyjne pojazdów elektrycznych mieszczą się zazwyczaj w zakresie 30-400 kW. W pojeździe znajduje się najczęściej jeden lub dwa invertory; w konstrukcjach z silnikiem w kole, gdzie każde koło ma osobny silnik, potrzebny jest osobny invertor dla każdego silnika. W małych pojazdach preferowane są invertory jednofazowe, a w pojazdach o wysokich osiągach - trójfazowe; konstrukcja trójfazowa oferuje dokładniejszą kontrolę momentu obrotowego.

Co Jest w Środku Pudełka?

Typowy invertor EV składa się z kilku warstw: filtr zakłóceń, obwody pomiaru napięcia i prądu, obwody przekształtnikowe, obwody sterowania i kontrolera, przetwornica DC/DC pomocnicza oraz interfejs komunikacyjny oparty na CAN lub Ethernet. Aby stłumić zakłócenia elektryczne powstające podczas przełączania, do gry wchodzą kondensatory foliowe i rezystory bramkowe; temperatura elementów przełączających jest natomiast nieustannie monitorowana termistorem NTC. Tego ostatniego punktu nie wolno pominąć: invertory mocy generują ciepło podczas pracy, a wraz z zmniejszaniem się komponentów rośnie ciepło na jednostkę powierzchni. Wysoka moc, odporność termiczna i małe wymiary to trzy wymagania, które muszą być spełnione w tym samym module; wydajność układu chłodzenia bezpośrednio ogranicza moc ciągłą falownika.

IGBT czy SiC? Porównanie różnicy wydajności w liczbach

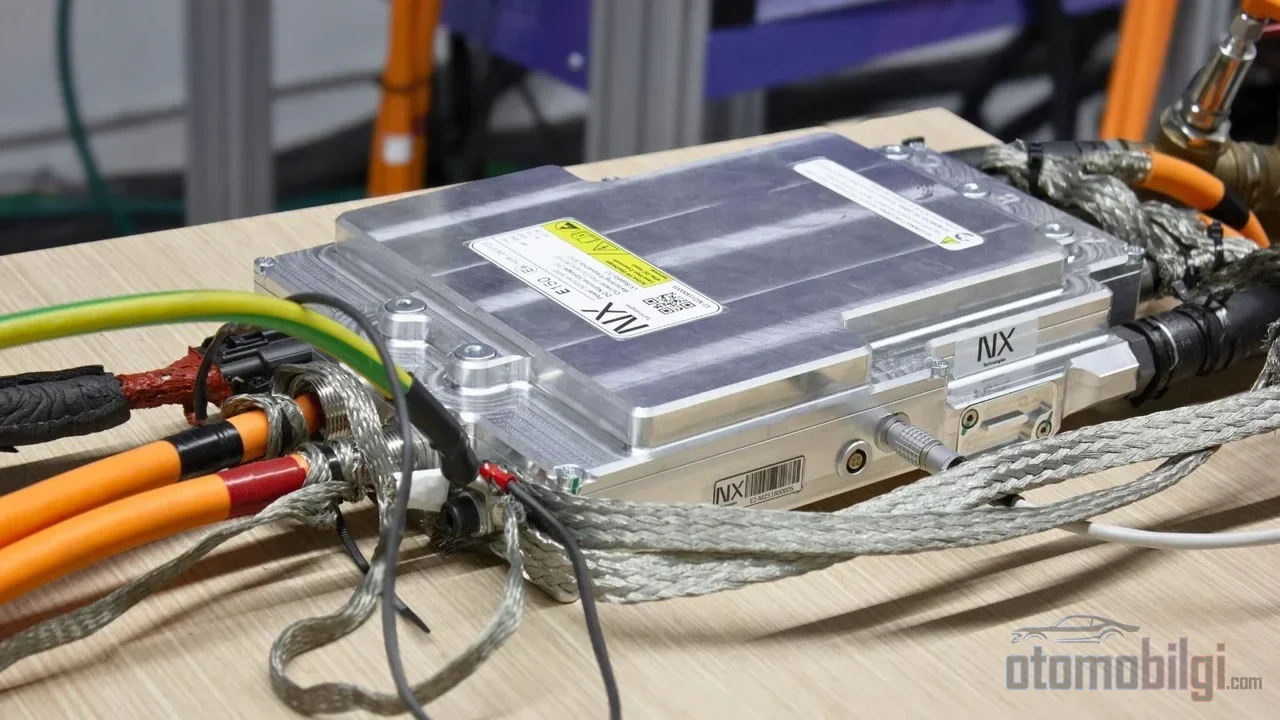

SiC invertörün IGBT'ye göre düşük yükte %3,4 daha verimli çalışması, güç elektroniği tasarımında silisyum karbürün avantajını sayılarla ortaya koyuyor.

Kluczowymi elementami przełączającymi w sercu falownika przez wiele lat były tranzystory IGBT oparte na krzemie. W ostatnich latach however węgliki krzemu (SiC) MOSFET-y szybko zastępują je w falownikach napędowych, i jest na to konkretny powód: mierzalna różnica wydajności. W typowym cyklu jazdy samochodem elektrycznym SiC generuje w porównaniu z IGBT około 3–5% mniejsze straty. Przy niskim obciążeniu różnica jest jeszcze bardziej wyraźna; w punktach niskiego obciążenia, reprezentujących typowe warunki pracy auta elektrycznego, zmierzono, że falownik SiC działa o 3,4% wydajniej niż IGBT. W symulacjach magistrali 400 V i 800 V w pełni tranzystorowy falownik SiC wykazał około 5% oszczędności energii i 5% wzrost zasięgu w porównaniu z IGBT 600 V.

Zalety na poziomie urządzenia dają się zebrać w trzech punktach: SiC dzięki niższej rezystancji wewnętrznej zmniejsza zarówno straty przewodzenia, jak i straty przełączania. Ponadto w falownikach z SiC MOSFET-ami czasy martwe PWM - margines bezpieczeństwa pozostawiany po to, by dwa tranzystory nie przewodziły jednocześnie - można znacznie skrócić bez ryzyka; to z kolei ponownie obniża straty. Po stronie eksperymentalnej obraz jest jasny: napędowy falownik SiC o mocy 30 kW został zweryfikowany ze sprawnością szczytową 99,5%. Jedyną słabością SiC jest koszt; dlatego badane są również hybrydowe podejścia modułowe łączące obie technologie.

Cecha	Krzemowy IGBT	SiC MOSFET
Zysk sprawności w cyklu jazdy	Odniesienie	Około 3–5%
Straty przewodzenia i przełączania	Wyższe	Niższe (przewaga niskiej rezystancji wewnętrznej)
Czas martwy (dead-time)	Musi być długi	Można go bezpiecznie skrócić
Wpływ na zasięg	Odniesienie	Wzrost o około 5%
Szczytowa sprawność falownika	-	99,5% (eksperymentalnie przy 30 kW)
Słaby punkt	Straty	Koszt

Za tą różnicą stoi również przemysłowy rozpęd: prognozy dotyczące rynku napędowych modułów SiC wskazują, że wolumen wynoszący około 5,5 miliarda dolarów w 2026 roku osiągnie 22,8 miliarda dolarów w 2036 roku, co oznacza roczny wzrost o około 15,3%. Po stronie producentów tempo również jest szybkie; nowej generacji rodziny SiC MOSFET klasy 750 V i 1200 V celują zarówno w platformy 400 V, jak i 800 V.

Dlaczego Częstotliwość Przełączania Określa Dźwięk i Moment Silnika?

Tranzystory falownika pracują z modulacją szerokości impulsu PWM, a ta modulacja przełączania wpływa na dwie rzeczy, które kierowca zauważa: dźwięk wydawany przez silnik i płynność momentu obrotowego. Przy niskich częstotliwościach przełączania w silniku powstaje słyszalny warkot, drgania i oscylacje momentu (torque ripple). Częstotliwości nośne przekraczające około 8–16 kHz sprawiają, że ten warkot staje się niesłyszalny. Pomiary wykonane na silniku BLDC z zewnętrznym rotorem wykazały, że podniesienie częstotliwości w zakresie 12–28 kHz zmniejsza hałas akustyczny, ale elementy przełączające się nagrzewają.

Decyzja inżynieryjna podjęta tutaj jest problemem równowagi. Wysoka częstotliwość zapewnia ciszę i precyzyjną kontrolę momentu obrotowego, ale każde zdarzenie przełączenia oznacza stratę; zwiększanie częstotliwości topi termiczny zapas falownika. Niska częstotliwość pozwala chłodzeniu odetchnąć, ale przywraca hałas i wibracje. Dlatego niektóre strategie sterowania mają na celu zmniejszenie odczuwalności hałasu przez rozproszenie go na szerokim spektrum częstotliwości, zamiast skupiania w jednym tonie. Ten subtelny dźwięk silnika, który słyszysz, albo cisza to w istocie odgłos decyzji projektowej podjętej między wydajnością a budżetem termicznym.

Jak falownik działa wstecz podczas rekuperacji?

Najbardziej elegancką cechą falownika jest możliwość wykorzystania tego samego sprzętu w odwrotnym kierunku. Gdy puszczasz gaz lub hamujesz, silnik zmienia rolę: zaczyna działać jak generator, zamieniając energię mechaniczną pochodzącą z kół w energię elektryczną. W tym momencie przepływ mocy odwraca się, a falownik prostuje prąd zmienny na stały, oddając energię z powrotem do baterii. To znaczy, że podczas hamowania nie zachodzi konwersja odmienna od zwykłej; ten sam układ przełączający działa w innym trybie dzięki sygnałom sterującym.

Ta dwukierunkowość jest jednym z podstawowych wymagań określających projekt falownika: układ musi sprawnie zarządzać przepływem mocy w obu kierunkach. Głębokość rekuperacji - czyli ile energii zostanie odzyskane - zależy w dużej mierze od precyzji tego sterowania. W pojazdach benzynowych nie ma falownika w tym sensie; ponieważ nie posiadają one silnika trakcji elektrycznej, a więc ani warstwy wymagającej konwersji DC/AC. Wszystkie pojazdy BEV, PHEV, HEV i FCEV korzystają natomiast z falownika; nawet w pojazdach z ogniwami paliwowymi stały prąd z ogniwa musi zostać zamieniony na zmienny, zanim dotrze do silnika.

Dlaczego elektronika mocy staje się kluczowa w architekturze 800V?

Wraz ze wzrostem napięcia ta sama moc jest przesyłana mniejszym prądem; co bezpośrednio wpływa na kable i straty. Dwie główne przyczyny przyjmowania platformy 800V są dokładnie takie: zwiększona szybkość ładowania oraz zmniejszona masa kabli i straty I²R. Branża przesuwa architekturę mocy z 400V w stronę klasy 800V dla zastosowań wysokomocowych, a ta zmiana wymusza stosowanie elementów półprzewodnikowych zdolnych przenosić wyższe napięcia i prądy. Rozwój generacji węglika krzemu SiC MOSFET klasy 750V i 1200V tak, aby obejmowały obie platformy, nie jest przypadkowy: w falownikach trakcyjnych 800V SiC praktycznie stał się obowiązkowym komponentem.

W takim systemie każda szczelina ma większe znaczenie. 116|Kontrola strat przewodzenia i przełączania elementów przełączających pracujących przy wysokim napięciu wpływa jednocześnie na wydajność, zarządzanie termiczne i szybkość ładowania. Elementy przełączające pracujące przy wysokim napięciu, w których zarówno straty przewodzenia, jak i straty przełączania są jednocześnie ograniczane, wpływają w tym samym czasie na wydajność, zarządzanie termiczne oraz szybkość ładowania. W architekturze 800V elektronika mocy wysuwa się na pierwszy plan nie jako towarzysz silnika czy baterii, lecz jako krytyczna warstwa, która je łączy i wyznacza górny limit systemu.

Podsumowanie: Środek łańcucha sterowania od baterii do koła

Ocena osiągów pojazdu elektrycznego wyłącznie na podstawie mocy silnika lub pojemności baterii to niepełne rachowanie. Dwie baterie o tej samej pojemności, przy dwóch falownikach o różnej sprawności, oferują różne zasięgi: Zysk 3-5% w cyklu jazdy to wymierne kilometry, mierzalne na prawdziwej drodze. Częstotliwość przełączania określa dźwięk słyszalny w kabinie, a to, czy jest to SiC, czy IGBT, decyduje o energii odzyskiwanej przy każdym ładowaniu. Falownik to cicha, ale decydująca ogniwo tego łańcucha - komponent niezauważalny nie dlatego, że jest niewidoczny, lecz dlatego, że dobrze wykonuje swoją pracę.
