Dlaczego Piska Silnik Elektryczny?

Technologie samochodów elektrycznych
Utworzenie: 24 Październik 2026

Wycie silnika elektrycznego to nie tajemnica, lecz muzyczny podpis sił magnetycznych i częstotliwości przełączania falownika, które szybko narastają razem.

Udostępnij tę stronę

Świt silnika elektrycznego jest kompozycją dwóch fizycznych źródeł: elektromagnetycznych tonów wytwarzanych przez siły magnetyczne wewnątrz silnika oraz wysoczęstotliwościowego dźwięku przełączania falownika; dochodzi do tego mechaniczny wkład przekładni reduktorowej i łożysk. W miarę przyspieszania skala śpiewu rośnie, ponieważ te tony przesuwają częstotliwość proporcjonalnie do obrotów. Producenci łagodzą ten dźwięk za pomocą przełączania z rozszerzonym widmem, aktywnej redukcji szumów i projektowania dźwięku albo świadomie go kształtują.

Najważniejsze informacje

Szum pochodzący od przełączania powstaje zazwyczaj w zakresie 5–15 kHz, czyli w obszarze największej wrażliwości ludzkiego ucha.
Przykładowe obliczenie: przy 4500 obr./min harmoniczna 24. rzędu generuje ton o częstotliwości 1800 Hz.
Przełączanie z rozszerzonym widmem rozprasza energię szumu tonalnego w widmie częstotliwości, obniżając poziom szczytowy.
W UE od 2014 roku obowiązkowy jest sztuczny dźwięk ostrzegawczy (AVAS) przy niskich prędkościach.

Gdy uruchamiasz silnik spalinowy, źródło dźwięku jest bezdyskusyjne: eksplozje, układ wydechowy, ruch mechaniczny. Gdy wsiadasz do pojazdu elektrycznego, większość znajomych hałasów znika, a ich miejsce zajmuje ostry, tonalny, szybko narastający śpiew. Ten dźwięk jest na tyle charakterystyczny, że wiele osób zakłada, iż pochodzi on od samego silnika. Częściowo mają rację; ale najbardziej interesująca część historii polega na tym, że znaczną część dźwięku zawdzięczamy nie silnikowi, lecz energoelektronice, która nim steruje. Z punktu widzenia inżynierii ten śpiew nie jest dowodem usterki, lecz słuchowym dowodem poprawnego działania układu.

Skąd bierze się dźwięk śpiewu w pojeździe elektrycznym?

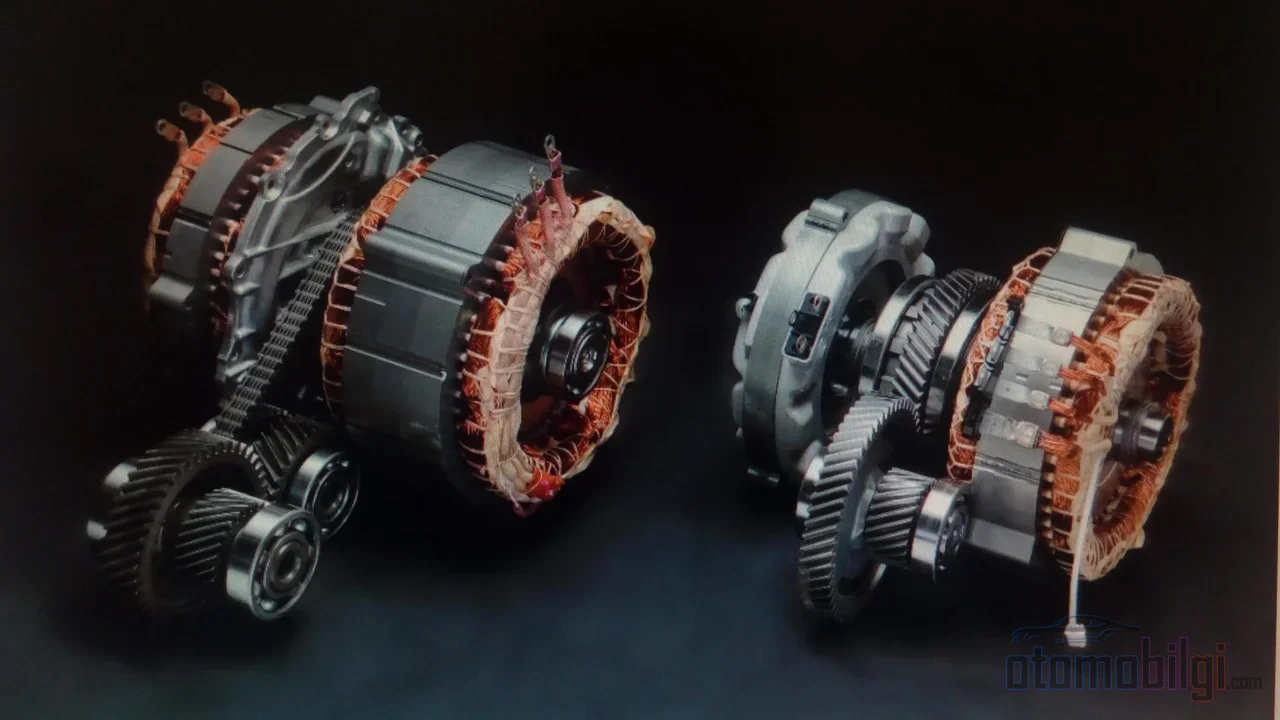

Elektrikli motorun ötmesi tesadüf değil; besleme frekansının katlarındaki titreşimler metal gövdeyi bir enstrüman gibi çalar.

Pochodzenie śpiewu daje się sprowadzić do trzech głównych kategorii. Pierwsza to szum elektromagnetyczny: prąd elektryczny wpływający do silnika wytwarza pole magnetyczne między wirnikiem a stojanem; to pole powoduje fluktuacje sił w szczelinie powietrznej, a fluktuujące siły wprawiają w drgania korpus silnika. Każda drgająca struktura emituje dźwięk. Charakter tego szumu jest spójny i tonalny, ponieważ jego częstotliwość jest określona bezpośrednio przez częstotliwość prądu zasilającego i jej wielokrotności - czyli harmoniczne.

Drugim źródłem jest falownik. Energoelektronika przekształcająca prąd stały z baterii na prąd zmienny odpowiedni dla silnika pracuje, włączając i wyłączając tranzystory z bardzo wysoką częstotliwością. Ten proces przełączania generuje szum na częstotliwości przełączania oraz jej wielokrotnościach; pomiary pokazują, że zakres ten zazwyczaj pokrywa się z pasmem 5–15 kHz. Nasze ucho jest wrażliwe właśnie na ten zakres - dlatego śpiew pojazdu elektrycznego, mimo że jego bezwzględna energia akustyczna jest niska, może być odczuwany jako irytujący. Fluktuacje sił wynikające z przełączania wywołują także drgania strukturalne; dodają one subtelną, odczuwalną wraz z dźwiękiem niuans. (Ten niuans faktycznie przenika też do wnętrza kabiny: wpływ trzech różnych technik PWM na hałas, drgania i twardość daje się mierzyć osobno.)

Trzecia kategoria to szum mechaniczny: przekładnia reduktorowa i łożyska. Silniki EV, w przeciwieństwie do silników spalinowych, potrafią osiągać dziesiątki tysięcy obrotów, dzięki czemu te podzespoły obracają się przy bardzo wysokich obrotach. W napędach z magnesami trwałymi źródłem równomiernego elektronowego tonu towarzyszącego prędkości jest zazwyczaj zastosowanie fali przełączającej falownika do silnika; w niektórych napędach słychać znany elektromagnetyczny ton 8. rzędu, a jego lekka obecność jest całkowicie normalna.

Jak częstotliwość przełączania określa dźwięk?

Aby zrozumieć sygnaturę dźwiękową falownika, trzeba przyjrzeć się logice PWM - modulacji szerokości impulsu. Tranzystory otwierają się i zamykają ze stałą częstotliwością, a zmieniając czas otwarcia w każdym cyklu (duty cycle), reguluje się napięcie średnie dostarczane do silnika. To, co dociera do ucha, jest właśnie tym procesem cyklicznym: dźwięk o stałej wysokości, o elektronicznym charakterze, przypominający "iii". Ten krótki, stały ton słyszany w wielu pojazdach elektrycznych przed rozpoczęciem przyspieszania to dokładnie normalny dźwięk pracy obwodu PWM; następnie, gdy pojazd przyspiesza, ton się podnosi.

Przesunięcie tonu wraz z obrotami jest wynikiem arytmetycznym. Częstotliwość elektryczna przyłożona do silnika rośnie proporcjonalnie do obrotów, a siły elektromagnetyczne drgają na harmonicznych tej częstotliwości. Przejdźmy przez konkretny przykład: przy 4500 obr/min harmonika 24. rzędu odpowiada 1800 Hz. Takie składowe tonalne generują z szczeliny powietrznej sił magnetycznych zarówno szum tonalny, jak i szerokopasmowy. A więc podnoszenie się wysokości dźwięku wraz ze wzrostem prędkości nie jest wadą, lecz fizyczną koniecznością.

Między utrzymaniem stałej a zmiennej częstotliwości przełączania istnieje inżynierskie napięcie. Stała częstotliwość czyni filtrowanie zakłóceń elektromagnetycznych (EMI) przewidywalnym; ale prowadzi do tego, że wysoki, tonalny, irytujący szum zawsze pozostaje w tym samym punkcie. Strategie PWM o zmiennej częstotliwości przełączania stosuje się natomiast, aby zmniejszyć zarówno straty przełączania falownika, jak i szum systemu. Ta równowaga to wciąż aktywny obszar rozwoju; nowe metody dynamicznego sterowania częstotliwościami przełączania falownika w celu poprawy jakości dźwięku znalazły się ostatnio wśród opatentowanych rozwiązań technicznych.

Przekładnie i łożyska: anatomia przeniesienia mechanicznego

W pojeździe elektrycznym skrzynia biegów to zazwyczaj jednostopniowa przekładnia redukcyjna, ale pod względem hałasu nie jest całkowicie bezgłośna. Istnieje mechanizm hałasu przekładni: błąd przenoszenia i drgania tarcia pochodzące z powierzchni zębatek. Gdy zęby stykają się ze sobą, kontakt metal-metal łączy się z mikroodchyleniami na mniejszą skalę i powstające drgania przekładnia przenosi do kabiny. Olej częściowo maskuje dźwięk stworzony przez ten kontakt; dlatego nie dziwi, że w zimne dni dźwięk jest rano wyraźniejszy, bo lepkość oleju się zmienia.

Po stronie projektowej najskuteczniejszą bronią są przekładnie śrubowe (helikalne). W przeciwieństwie do przekładni prostych zęby śrubowe nawiązują kontakt stopniowo, kolejno, i ta płynność przejścia wyraźnie zmniejsza hałas; jedną ze standardowych metod redukcji szumu w przekładniach pojazdów elektrycznych.

Łożyska natomiast stają się częścią dźwięku z dwóch powodów. Mechanicznie, źródłem wysokiego świergotu mogą być łożyska silnika lub zespół kół zębatych przekładni redukcyjnej; wzrost poziomu dźwięku lub zmiana jego charakteru to dobry wczesny wskaźnik stanu łożysk. Elektrycznie, w silnikach zasilanych falownikiem wysokoczęstotliwościowe przełączanie może powodować uszkodzenia elektryczne panewek łożysk - komponenty te są więc zarówno źródłem dźwięku, jak i tematem historii, którą dźwięk opowiada. Charakterystyczny wycie, jaki silniki pod obciążeniem wydają niezależnie od obciążenia, również wchodzi w skład tego wkładu mechanicznego; natomiast hałas wentylatora chłodzenia zależy od prędkości obrotowej silnika, ale nie od obciążenia.

Czy typ silnika zmienia charakter dźwięku?

Krótka odpowiedź: tak, w mierzalnym stopniu. Pole magnetyczne wirnika silników synchronicznych z magnesami trwałymi jest już ukształtowane dzięki magnesom, a nie indukcyjności statora; zapewnia to wyższą sprawność i gęstość momentu obrotowego. Dzięki możliwości generowania stałego momentu bez wahań w cyklu momentu silniki te można projektować jako bardzo ciche i o niskich drganiach. Z drugiej strony silniki z magnesami trwałymi muszą koniecznie pracować z falownikiem - co oznacza, że dźwięk przełączania jest zawsze obecny w układzie. W tych silnikach dwoma głównymi przyczynami drgań i hałasu są czynniki elektroniczne i mechaniczne; kombinacje biegunów i żłobków, czyli dopasowanie liczby biegunów wirnika do liczby żłobków statora, to punkt centralny badań NVH.

Silniki asynchroniczne natomiast wytwarzają pole magnetyczne wirnika indukcją; ogólnie są większe, cięższe i mniej sprawne, ale ich koszty są niskie. Ich charakter dźwięku również jest odpowiednio inny: można usłyszeć dodatkowe składowe zależne od częstotliwości poślizgu. Wpływ konstrukcji silnika na dźwięk nie ogranicza się jedynie do jego typu; parametry projektowe, takie jak skos wirnika, nacięcia statora i wirnika oraz szerokość otwarcia żłobka, bezpośrednio określają kształt fali siły w szczelinie powietrznej i zalicza się je do klasycznych metod redukcji hałasu.

Spread spectrum: technika rozbijająca dźwięk

Jednym z najbardziej eleganckich rozwiązań tonalnego hałasu pochodzącego od przełączania jest przełączanie z rozpraszaniem widma, którego podstawy teoretyczne sięgają 1992 roku. Logika jest prosta: świadomie modulujesz częstotliwość przełączania w niewielkim paśmie. W ten sposób energia szumu skupiona przy stałej częstotliwości rozkłada się na szersze widmo, a energia szczytowa na dowolnej pojedynczej częstotliwości spada. Ucho odbiera dręczący ton jako znacznie bardziej uciążliwy, natomiast szerokopasmowy, łagodny szum toleruje z łatwością. Technika ta została również udowodniona w redukcji EMI w źródłach zasilania impulsowego; może wyeliminować słyszalny szum na wyjściu i znacznie go zmniejszyć na wejściu.

Miejsce tej techniki w świecie EV rośnie. W pojazdach elektrycznych wysokie napięcia i duża gęstość układów scalonych sprawiają, że system jest szczególnie wrażliwy na zakłócenia elektromagnetyczne; rozwinięto już też inteligentne technologie czujnikowe, które wykrywają tę wrażliwość i ją redukują. Metody jakości dźwięku dynamicznie sterujące częstotliwością przełączania to przedłużenie tej samej filozofii co spread spectrum: zamiast stałego, przewidywalnego tonu - szum rozproszony po widmie lub dynamicznie pozycjonowany.

Aktywna redukcja szumów i świadome projektowanie dźwięku

Istnieją też technologie, które próbują całkowicie wyeliminować dźwięk. Zasada aktywnej redukcji szumów jest klasyczna: generuje się fale dźwiękowe o tej samej amplitudzie, ale w przeciwfazie do źródła szumu i dwie fale wzajemnie się znoszą. W pojazdach elektrycznych rola tego podejścia różni się od tej w pojeździe spalinowym. Klasyczny szum silnika już nie występuje; energia akustyczna wysokoczęstotliwościowego szumu silników elektrycznych jest stosunkowo niska. Dlatego nowoczesne systemy nieustannie monitorują drogowe, wietrzne i oponiane szumy otoczenia docierające do kabiny i generują falę przeciwstawną. Wielu producentów oferuje w tej dziedzinie rozwiązania pakietowe; w niektórych modelach aktywne projektowanie dźwięku nie tylko tłumi szum, ale też nadaje kabinie świadomy charakter dźwiękowy.

A co z dźwiękiem na zewnątrz? Ponieważ szum silnika elektrycznego jest niski, przy niskich prędkościach piesi mogą nie słyszeć zbliżającego się pojazdu. Dlatego sztuczne dźwięki ostrzegawcze - AVAS - zaprojektowane, by informować pieszych o obecności pojazdów hybrydowych i elektrycznych, stały się standardem: wytwarzany głośnikami przy niskich prędkościach dźwięk "hovering" przypominający ruch powietrza. UE nałożyła te dźwięki decyzją obowiązkową od 2014 roku; również w USA sztuczny dźwięk jest obowiązkowy poniżej określonych prędkości. Projektowanie dźwięku rozwija się jako dyscyplina łącząca ten obowiązek bezpieczeństwa z doświadczeniem użytkownika - tutaj każda marka znajduje też okazję do stworzenia własnego podpisu akustycznego.

Kiedy szum jest normalny, a kiedy stanowi problem?

Z grubsza jedna zasada: regularny, tonalny szum podążający za prędkością jest normalny. Wzrost tonu wraz z przyspieszeniem to naturalne przesunięcie częstotliwości harmonicznych elektromagnetycznych; stały tonalny piszczenie elektroniki to dźwięk pracy falownika. Następujące sytuacje zasługują na wsłuchanie się:

jeśli szum pojawił się nagle lub wyraźnie urósł w porównaniu z wcześniejszym,
jeśli dźwiękowi towarzyszy drżenie lub utrata mocy,
jeśli charakter dźwięku w nieoczekiwany sposób zmienia się wraz z prędkością i obciążeniem.

Te objawy wskazują na stronę mechaniczną - w szczególności na łożyska i grupę kół zębatach reduktora. Poziom hałasu to praktyczny i bezkosztowy sposób monitorowania stanu łożysk; sprawdzenie, gdy dźwięk się zmieni, daje szansę interwencji, zanim awaria urośnie.

Dźwięk	Charakter	Zależność od prędkości
Siły elektromagnetyczne	Ton, harmoniczne	Częstotliwość rośnie z obrotami
Przełączanie falownika	Piszczenie elektroniki, pasmo 5-15 kHz	Zależne od częstotliwości przełączania
Reduktor zębaty	Wycie zębatek	Skaluje się z przełożeniem
Łożyska	Wysoki ton, czasem z elektrycznymi uszkodzeniami	Rośnie z obrotami, zmiana to znak awarii
Wentylator chłodzenia	Szelest / buczenie wentylatora	Rośnie z prędkością, niezależnie od obciążenia

Pęd nie jest wadą, lecz obszarem projektowym

Pęd silnika elektrycznego nie jest usterką pojedynczego elementu; to nałożenie się na siebie wkładów sił elektromagnetycznych, przełączania falownika, przekładni i łożysk. Każdy krok naprzód w inżynierii - spread spectrum, zmienne częstotliwości przełączania, przekładnie o zębach śrubowych, aktywne tłumienie szumów - zmniejsza presję tego dźwięku w kabinie lub celowo go kształtuje. Gdy następnym razem, przyspieszając w pojeździe elektrycznym, będziesz słuchać słyszanego tonu, już wiesz, co słyszysz: nie silnik, lecz słuchowy podpis całego systemu.
