共轨技术如何让柴油机变安静?
分享此页面
共轨(common rail)喷射是一种柴油燃油系统,它将高压燃油汇集到一条所有喷油器共享的蓄压管路中,并以电子方式管理喷油时刻和喷油量.这一结构取代了以往依靠凸轮轴驱动的机械泵为每个气缸单独产生压力的布局;系统可在单个循环内完成五次独立喷射,使柴油摆脱了“哒哒”噪音,变得安静、高效且清洁.
要点速览
- 在现代共轨系统中,轨压通常 超过 2.000 bar;第一代系统的压力 在 1.400–1.600 bar 之间.
- 机械泵的压力 限制在 800 bar 左右 且与发动机转速相关;而共轨系统的压力与转速无关.
- 单个循环内可进行 5 次独立喷射 :预喷、引导喷、主喷、后喷和二次后喷.
- 引导喷射能显著降低柴油发动机特有的“哒哒”声(柴油爆震的听觉表现).
- 各次喷射之间的间隔 可缩短至 200 微秒.
老式柴油车为何如此吵闹?
记得八九十年代柴油车的人,很难忘记怠速时那种像整桶螺栓被咀嚼般的嗒嗒声.这种声音的根源不是机械问题,而是一种物理现象:柴油喷入压缩空气后,燃烧会在瞬间像爆炸一样开始.在喷入的燃油着火并开始燃烧之前,气缸内积聚的燃油-空气混合物会伴随压力的骤然跃升而燃烧,这种冲击在发动机缸体上表现为嗒嗒声.在工程文献中,它被称为柴油爆震,正是这种突然燃烧冲击的听觉表现.
问题的根源在于旧系统的结构.机械分配泵的压力由凸轮轴为每次喷油单独产生,通常 维持在 800 bar 左右 .而且这种压力与发动机转速相关:低转速时喷射变弱,燃油以大液滴形式落入气缸,燃烧过程更加不均匀.喷油正时也受制于机械调节,无法实现根据转速、负荷和温度进行精细控制以逼近最优值.想要安静的唯一办法,就是在喷射中加入能柔化燃烧的东西——而这要求将压力的产生与喷射过程彼此分离.
共轨系统如何工作:压力与喷射的分离?

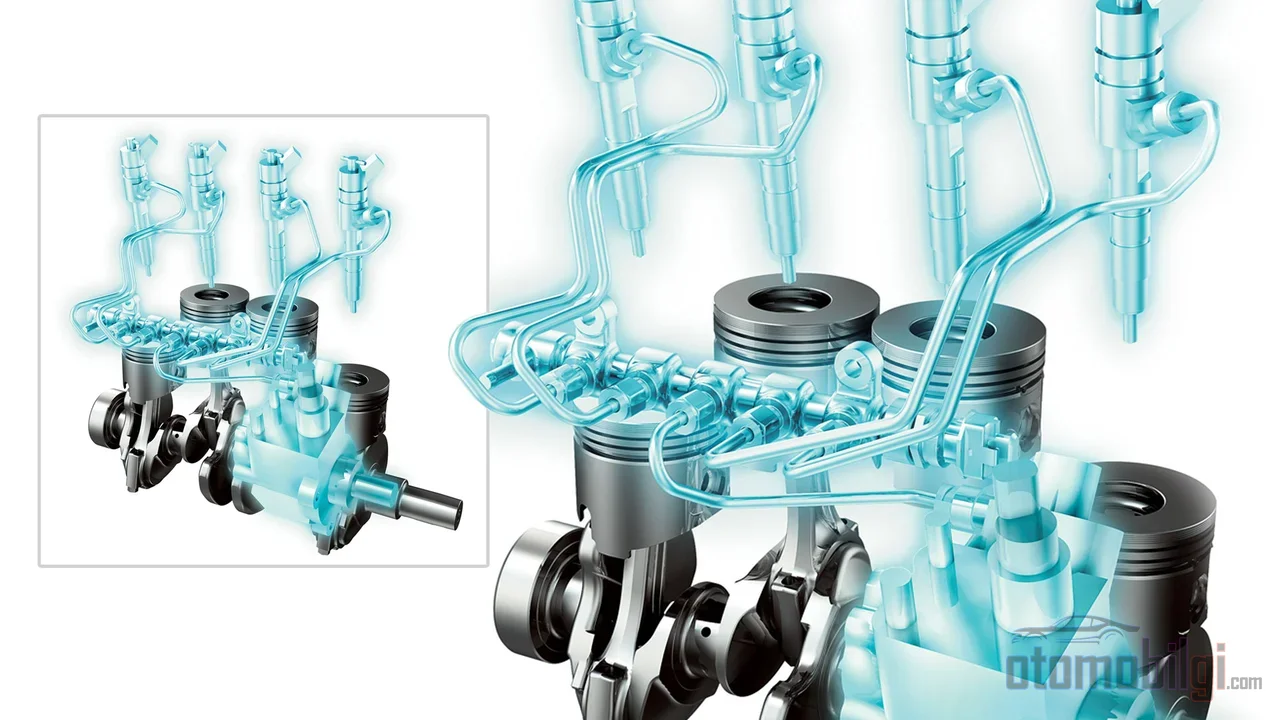

系统的名称本身就说明了它的工作原理.高压泵将燃油持续压入一条共同的蓄压管路——即“轨”.这条管路就像一个液压蓄能器一样,切断了喷油瞬间与压力产生之间的联系.喷油器连接到这个随时待命的高压储油罐上;至于何时喷油、喷多少油,则由电子控制单元(ECU)决定.在旧系统中,喷油瞬间必须同时完成的两项任务——产生压力和打开喷油器——现在由两个独立的部件分别完成.
这种分离带来的可衡量结果就是压力.首批量产系统 为 1.400–1.600 bar 范围内工作;如今的系统通常 超过 2,000 bar,而第三代设计则 可高达 2,500 bar.更重要的是,压力不再依赖发动机转速:无论怠速还是全油门,ECU 都能在油轨中保持所需的压力.
压力为何如此重要?
高压的任务是将燃油转化为尽可能细腻的雾状.喷射压力从 200 bar 提高到 1,500 bar,可将燃油液滴尺寸缩小百分之五十,并显著改善雾化效果——即燃油与空气的混合质量.液滴越小,燃烧越快、越均匀.大液滴会在燃油富集区域形成碳烟,因为这些区域在燃烧前无法获得足够的氧气;细腻的雾化可消除这些区域并减少颗粒物.冷启动同样受益于这一原理:ECU 根据温度传感器数据调整喷射正时和压力,与旧系统相比显著改善冷启动性能.
微秒级精度的电子控制
ECU 处理来自油轨压力传感器、曲轴和凸轮轴位置传感器、空气质量流量计、冷却液和燃油温度传感器以及氧传感器的数据,以微秒级精度做出每一次喷射决策.系统采用闭环压力控制:油轨中的压力被持续测量,一旦偏离目标值,泵会立即介入.ECU 还具备自适应学习能力;根据发动机的使用年限、燃油特性和运行工况自我修正喷射参数.这正是机械泵永远无法达到的灵活性——喷射正时可根据转速、负荷和温度提前或推迟,循环间和气缸间的不一致性被降至最低.
多次喷射:终结噪声的创意
Common rail 消除柴油机爆震声,并非源于高压本身,而是高压所带来的可能性的一个副产品.在机械系统中,每个气缸每个循环只能喷射一次;而借助油轨和电子喷油器,一个循环内可进行五次独立喷射.喷射间隔 可短至 200 微秒,精密系统按以下顺序安排这五个阶段:预喷/引导喷、主喷、后喷和二次后喷.
引导喷射:柔和的过渡
在主喷油之前向气缸喷入少量燃油,可以使燃烧分阶段开始.当这一小份预喷点燃时,气缸被预热,压力沿平缓的曲线上升;当主喷到来时,等待它的已经是一个温暖而准备就绪的环境.突发的燃烧冲击——也就是柴油爆震的来源——由此被抑制.在大多数情况下,单次预喷喷射足以降低噪声;双重和三重预喷喷射则能带来额外的安静.预喷与主喷之间的等待时间同样至关重要:这一间隔直接影响燃烧噪声,并由ECU根据运行工况进行调节.其结果是,老式柴油发动机熟悉的哒哒声被相对安静的燃烧所取代.
后喷:清洁与热量
主燃烧之后进行的后喷 (post-injection) 的作用有所不同:它燃尽气缸中残留的碳烟和颗粒物,还为排气后处理系统——例如颗粒过滤器 (DPF) 的再生——提供所需的热量.也就是说,喷射策略也被用于让系统后端的排放设备正常工作.多阶段喷射策略还改善了中等负荷下NOx排放与燃油消耗之间的平衡;研究表明,多阶段分段喷射可将燃油消耗降低约 1.78% ,并将颗粒物排放降低 30% .这种平衡并非总是容易实现:某些策略在NOx上取得平均 12% 的优势,却会增加燃油消耗.噪声、排放与效率始终是一场权衡;工程技术的任务,就是在各种工况下在这三者之间找到最佳平衡点.
机械系统与共轨系统的比较
将两种系统并排放置,可以清晰地展现变革的规模.尽管具体数字因制造商和世代而异,但总体趋势是:与老式机械喷射相比,共轨系统能提供明显更高的功率和扭矩、更低的燃油消耗以及更少的NOx排放.由于这类改进比例基于制造商的声明,因此不去夸大百分比数值,而是关注表格中的定性差异,是一种更为诚实的表述框架.
| 特性 | 机械喷射 | 共轨系统 |
|---|---|---|
| 喷射压力 | 约800 bar,与转速相关 | 1400-2500 bar,与转速无关 |
| 喷射次数(每循环) | 单次喷射 | 最多5次喷射 |
| 正时控制 | 机械式,固定设定 | 电子式,微秒级精度 |
| 燃烧特性 | 突发,有爆震 | 分阶段,安静 |
| 气缸间一致性 | 有限 | 高,带自适应修正 |
| 维修方式 | 简单且廉价的修理 | 精密,成本更高的部件 |
最后一行值得一个公正的提醒:机械式柴油系统被认为比电子系统更可靠、修理更便宜.共轨系统中喷油器和高压设备的维修与初始成本更高.所获得的安静、效率和排放性能,其代价是需要更复杂、更精细维护的设备.
从历史到今天:简短的发展脉络
共轨喷射的概念比您想象的要古老得多.最早的高压蓄压器系统 1916年曾在潜艇发动机上试验;1920-1980年间,大型船用发动机以约 600 bar 的压力运行.原理性研究从20世纪30年代起就在大学实验室中持续进行,但要进入汽车领域,还需要电子控制技术的成熟.批量生产的第一步于 1995年在重型车辆领域迈出; 1997年乘用车应用开始,不到十年时间,共轨技术便成为现代柴油机的实际标准.如今,业界正致力于让超高压力系统 接近3000 bar ;陶瓷与复合材料以及直接高效的压电喷油器正处于这一目标所催生的发展前沿.可再生柴油燃料以及 最高至B20的 生物柴油掺混燃料的兼容性,以及适用于混动平台的共轨系统设计,也都备受关注.
共轨系统的故障征兆与延长寿命的方法
精密是有代价的:该系统对燃油品质极为敏感.燃油污染是喷油器故障的首要原因;系统 需要2-5微米 精度的过滤,使用堵塞的滤清器运行会迅速磨损油泵和喷油器.润滑性差的燃油以及长时间怠速运转也是缩短寿命的因素之一.
喷油器问题的典型征兆包括:
- 启动困难和怠速不稳
- 过多黑色、白色或蓝色烟雾
- 动力下降和油耗增加
- 点火失败(缺缸)和故障灯亮起
认为压力越高一切都越好也是一种误解:研究表明,轨压升高时,发动机噪声可能会增大,尤其是在高频范围内.因此,安静并不仅仅来自压力,还来自预喷射策略与高压的正确平衡. 让柴油安静下来的不只是高压力本身,而是以微秒级精度管理高压的电子智能.
总结:变革概览
老式柴油机的噪音不是性格上的缺陷,而是单次喷射和低压燃烧的自然结果.共轨技术将压力产生与喷射分离,把每个气缸循环变成五个独立的、微秒级精度的决策:预喷射柔化了燃烧,主喷射后的补喷清除了颗粒物,电子控制在任何工况下都能抓住最优点.结果就是一举实现了安静、更高效且更清洁的柴油发动机——一种从前哪怕靠一颗螺栓的咬合声都无法达成的平衡.
