كيف تنساب إشارة الضوء الديناميكية للاستشارات؟

ما تقوله لك عند الالتفات ليس مجرد وميض، بل تدفق ضوئي موجّه يتشكل بإضاءة مصابيح LED تباعًا بأمر من المتحكم الدقيق.
ما تقوله لك عند الالتفات ليس مجرد وميض، بل تدفق ضوئي موجّه يتشكل بإضاءة مصابيح LED تباعًا بأمر من المتحكم الدقيق.

شارك هذه الصفحة

إشارة الانعطاف الديناميكية هي، بدلاً من وميض لمبة واحدة بإيقاع ثابت، توهج مصابيح LED القابلة للتحكم المستقل تباعاً بتأخيرات خفيفة بأمر من متحكم دقيق؛ هذا التوهج المتسلسل يجعل الضوء يبدو وكأنه ينزلق من داخل المصباح نحو خارجه. أي أن ما يراه السائق خلفك ليس في الحقيقة ومضاً، بل حركة ضوئية موجّهة. فكيف يتم إنتاج تأثير الانزلاق هذا بالضبط، ولماذا أصبح تدريجياً معياراً معتمداً؟ لنلقي نظرة معاً.

أبرز النقاط

  • تعمل الإشارة المتسلسلة عبر متحكم دقيق يدير صف مصابيح LED القابلة للتحكم الفردي.
  • وفي الدوائر الهواة الكلاسيكية، لا تزال دارة 555 timer + 4017B المتكاملة هي الثنائي الأكثر شهرة.
  • أصبحت أضواء النهار إلزامية في السويد عام 1977؛ وأصبحت معياراً في السيارات الجديدة بالاتحاد الأوروبي منذ فبراير 2011.
  • يبلغ نطاق شدة الإضاءة النموذجي لـ DRL حوالي 400 شمعة فأكثر.
  • ظهر التصميم المتسلسل أولاً في الفئة الفاخرة، والآن انتشر إلى نطاقات أسعار مختلفة.

ما الفرق بين الوميض القياسي والإشارة المنزلقة؟

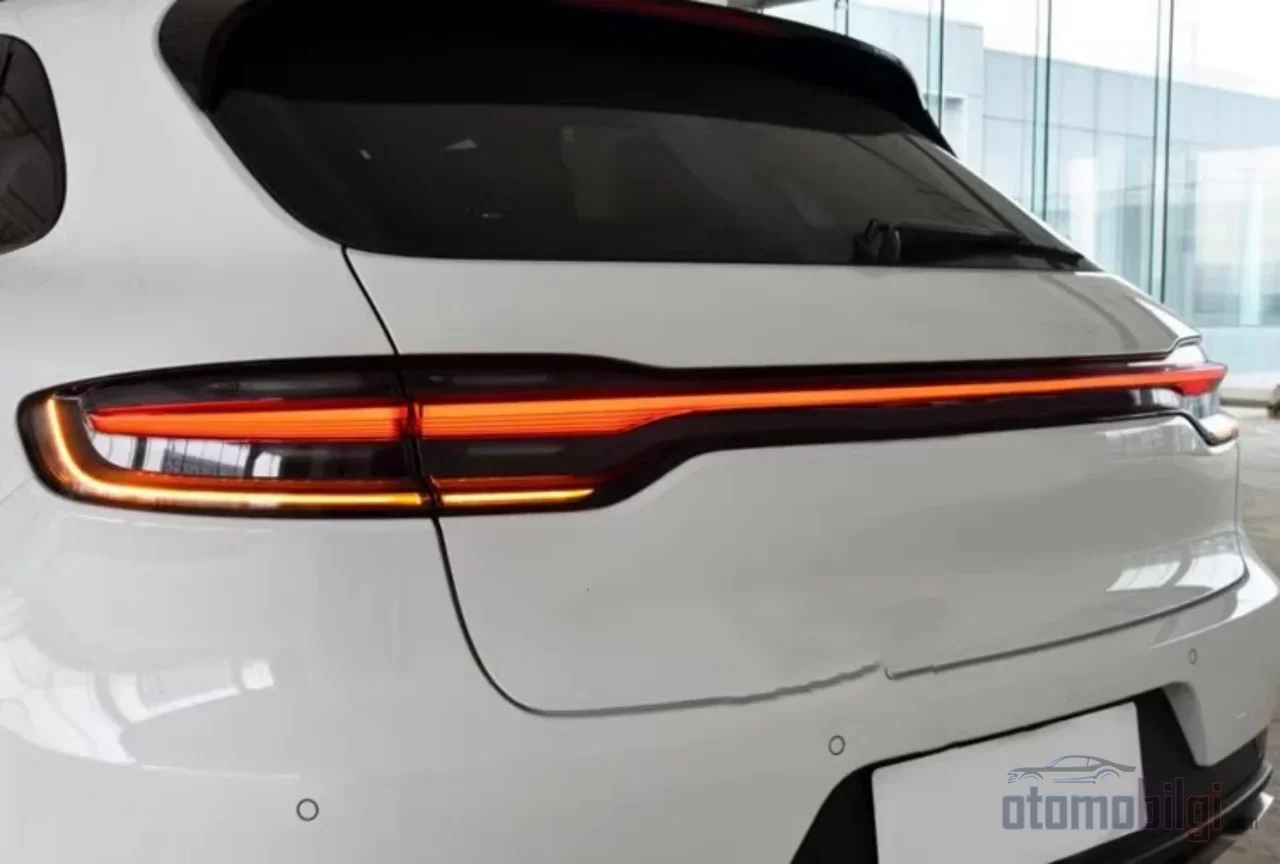

Kayan sinyalde tek bir ampul değil, mikrodenetleyicinin tek tek yönettiği LED dizisi ışığı adım adım ilerletiyor.

دعنا أولاً نتذكر النظام الكلاسيكي. في إشارة الانعطاف القياسية توجد لمبة واحدة أو مجموعة LED ثابتة؛ ويرلمّس الوميض الدائرة عبر قطعها وتوصيلها لتنبض بإيقاع ثابت. تضيء المصباح بأكمله في وقت واحد، وتنطفئ في وقت واحد. حل بسيط ورخيص ومُجرَّب عبر الأجيال.

أما الإشارة المتسلسلة أي الديناميكية فتعتمد على بنية مختلفة تماماً. داخل المصباح يوجد صف من مصابيح LED القابلة للعنونة واحداً واحداً، ويدير هذا الصف متحكم دقيق. كل LED يضيء بتأخير خفيف عن جاره؛ LED الداخلي أولاً، ثم الأوسط، ثم الخارجي. مع انطفاء الإشارة تماماً، تعود الدورة إلى بدايتها. النتيجة؟ تحصل عيننا على إحساس بأن الضوء يتدفق من داخل المصباح نحو خارجه. ويسمّي مصنّعو إضاءة السيارات هذا التأثير نمط الضوء السابق أو المنزلق.

لماذا انتشر إلى هذا الحد؟ لأن نمط الضوء المتحرك والموجّه أكثر لفتاً للانتباه من الوميض الثابت. في حركة المرور المزدحمة بالمدن أو أثناء المطر، تلتقط عين السائق خلفك بسهولة أكبر. لكن هناك ثمن مقابل ذلك: عشرات مصابيح LED والإلكترونيات المعقدة تعني تكلفة أعلى من النظام القياسي ومساحة أعطال أوسع. كما أنه، لكونه تقنية جديدة، القواعد المنظمة له لم تتضح بعد في بعض المواضع؛ ويمكن للولايات والمناطق فرض قواعد إضافية.

الدارات التي تنتج تأثير الانزلاق إلكترونياً

وهنا الجزء الذي أحبه أكثر في الموضوع: خلف هذه الحركة توجد إلكترونيات أنيقة فعلاً. الدارة المتكاملة 4017B الكلاسيكية لدى الهواة الراغبين في صنع إشارتهم المتسلسلة هي عدّاد عقدي مزوّد بساعة؛ تعمل بين 3 و15 فولت تيار مستمر، ولديها 10 مخارج مقاومة للقصور الذاتي. في داخلها يوجد عدّاد جونسون من خمس مراحل؛ مع كل حافة صاعدة لإشارة الساعة يزداد العدّاد بمقدار واحد، ويصبح مخرج واحد بالضبط في الحالة العالية بينما تبقى المخارج التسعة الأخرى منخفضة. أي أن المخرج المحدد يبقى نشطاً طوال دورة ساعة كاملة. هكذا بالضبط يحدث قفزة الضوء من LED إلى LED.

توليد نبضات الساعة باستخدام مؤقت 555

لتوفير إشارة الساعة إلى 4017B، تدخل عادةً دائرة المؤقت 555 في العمل؛ فهي تعمل كمولد موجة مربعة بتردد متغير وتحدد سرعة الانزلاق. في دائرة اختبار نموذجية، يُقاس تيار بحوالي 12.5 ملي أمبير لكل LED عند 9 فولت؛ كل مخرج محدود بفقد 100 ملي واط، والشريحة بأكملها بـ 500 ملي واط. أي أن هذه الدوائر ليست لعبة، لكنها لا تستطيع بمفردها تحمل التيارات العالية التي سيسحبها مصباح سيارة حقيقي. الملاحظة النموذجية في المنتديات تسير في هذا الاتجاه: قد لا يكون 4017 كافياً بمفرده، ويلزم طبقة MOSFET أو ترانزستور لتشغيل مصابيح LED.

تفاصيل صغيرة تحدد السرعة

هناك نقطة دقيقة عند تركيب الدائرة: إذا أردت مؤشراً ينزلق باستمرار، يجب ربط المخرج الأول غير المستخدم بطرف RESET. إن لم تفعل ذلك، فلن يتدفق الضوء باستمرار بل سيؤدي حركة متقطعة بالنقاط وعلى شكل مسح. بل يمكن حتى تصميم تأثير انزلاق متسارع: في سلسلة من 10 خطوات، إذا اشتعل LED الأول عند الخطوات 0-3، والثاني 4-6، والثالث 7-8، والرابع عند 9، فإن الصورة تمنح إحساساً بأن الحركة تتسارع من اليسار إلى اليمين. تفصيلة مذهلة، أليس كذلك؟

تعمل الدورة النموذجية للإشارة المتسلسلة على النحو التالي: يشتعل LED الداخلي، ثم LED الوسط، ثم LED الخارجي، وفي النهاية تنطفئ الثلاثة معاً. يجب أن تكون الدائرة قادرة على تشغيل ثلاثة مصابيح LED في آن واحد - ولهذا يجب عدم نسيان طبقة التشغيل. وهناك أيضاً مشكلة كلاسيكية في جانب السيارة: بعض حواسب السيارة لا تحب الحمل المنخفض لـ LED، وقد لا يعمل مرحل الفلاشر بشكل صحيح؛ وعادةً يكون الحل بإضافة مقاومة حمل.

شرائط LED القابلة للعنونة: الطريق الحديث

في عالم الهوايات أصبح هناك الآن طريق أكثر شيوعاً: شرائط LED القابلة للعنونة مثل WS2812B. وهي شرائط رقمية تحتوي داخلها على مصابيح LED وشرائح التشغيل معاً؛ يمكن التحكم في كل LED بشكل مستقل. باستخدام Arduino أو ATtiny85 ومكتبة FastLED، يمكنك كتابة نمط إشارة متحرك خلال دقائق. يُوصل خط إشارة السيارة بالدائرة كإشارة تشغيل بجهد 12 فولت، وتبدأ الحركة المتحركة عند لف المقود.

أما الشرائط التناظرية غير القابلة للعنونة فالأمر مختلف: جميع مصابيح LED المتصلة بالشريط تستجيب لإشارة التحكم بنفس الطريقة، أي لا يمكنك إشعالها وإطفائها واحداً تلو الآخر. وعلى جانب الطاقة عليك أيضاً أن تختار؛ شرائط 5 فولت و12 فولت تتطلب أساليب تشغيل مختلفة، وللشرائط عالية التيار تُستخدم ترانزستورات قدرة MOSFET أو شرائح تشغيل مثل TLC5947.

وفي السيارات الحديثة يصبح المشهد أكثر إثارة للاهتمام. تعتمد شرائح تشغيل الإضاءة السيارية الحالية على ناقل بيانات داخلي متسلسل يُسمى daisy-chain؛ تُربط الشرائح ببعضها وتُنقل البيانات عبر خط واحد. هذا التصميم يقلل عدد الأسلاك لكنه يترتب عليه مخاطرة هندسية: عطل شريحة واحدة في السلسلة قد يؤثر على بقية السلسلة. لهذا يصمم المصنّعون التسامح مع الأعطال بجدية تامة.

أين موضع الأضواء النهارية في هذه القصة؟

موطن الإشارات الديناميكية اليوم غالباً ما يكون شرائط أضواء النهار؛ لذلك فإن معرفة قصة DRL نصف العمل. الخطوة الأولى جاءت من إسكندنافيا: فرضت السويد في 1977 استخدام أضواء النهار في جميع السيارات الجديدة؛ وتبعتها النرويج في 1986، وأيسلندا في 1988، والدنمارك في 1990. وفرضت كندا هذا الإلزام على جميع المركبات الجديدة المصنعة أو المستوردة بعد 1 يناير 1990. في الاتحاد الأوروبي، أصبح ضوء النهار قياسياً في جميع السيارات الجديدة والمركبات التجارية الصغيرة منذ فبراير 2011؛ وهو إلزامي أيضاً بالنسبة للشاحنات والحافلات.

أما الجانب الأمريكي فمختلف: أضواء النهار DRL قانونية لكنها ليست إلزامية. ومع ذلك، من الشائع في معظم السيارات تطبيق يضيء تلقائياً عند تشغيل جهة الاتصال، ونادراً ما يمكن إيقافه. وفقاً لتفسير الجهة التنظيمية الأمريكية، يمكن للصانع استخدام أي زوج من المصابيح الأمامية باستثناء مصابيح الوقوف أو الضباب لوظيفة DRL. القيمة النموذجية لشدة الإضاءة حوالي 400 شمعة فأكثر؛ وبحسب اللائحة الحالية R148 فإن الحد الأدنى لـ DRL هو 400 cd أيضاً. وفي جانب الإشارات أيضاً، قواعد اللون والسلوك واضحة: تنظم ECE R6 أن تكون إشارات الانعطاف بلون الكهرمان، وزوايا الرؤية، وشدة الإضاءة، وتردد الوميض.

سرعة الانزلاق والسطوع: توازن الإدراك والسلامة

لماذا ينزلق الضوء بهذه السرعة تحديداً؟ هنا يلامس العمل علم الإدراك. وظيفة الإشارة هي إيصال نيتك إلى السائق الذي خلفك في أسرع وقت وبأوضح صورة؛ لكنها في الوقت نفسه يجب ألا تُعمي العين. ولهذا فإن قواعد السطوع والاتجاه محددة بدقة: يجب أن تكون الإشارات بلون الكهرمان، وأن تعمل بتردد وميض معين، وأن تكون زوايا الرؤية محددة بتنظيم. والقيمة الأساسية البالغة 400 cd في أضواء النهار جزء من المنطق نفسه: مستوى مرئي بما يكفي لكنه لا يُبهر العين.

ولا يزال تأثير الحركة على الإدراك موضوع بحث نشط. دراسة في علوم الرؤية يعود تاريخها إلى 2026 تبحث في كيفية تأثير الوميض على إدراك السرعة في المثيرات المتحركة جانبياً وفي العمق؛ والأساس الإدراكي لتصميم الإشارات الديناميكية يقوم بالضبط على مثل هذه الدراسات. وهناك دراسات تبحث تأثير الإشارة الديناميكية على سلامة القيادة من خلال تصميمات بكامل العرض في المصابيح الخلفية للمركبات؛ بل يُطرح أن عرض المصابيح الخلفية والمسافة بين الأضواء يمكن أن يؤثرا حتى على إدراك السائق للسرعة. لكن لنبقِ الأمر صادقاً: لا يوجد لدينا بعد دليل قاطع على أن الإشارات الديناميكية تقلل الحوادث، وما زال هذا مجالاً قيد البحث. أما في جانب الدراجات النارية، فمن المعروف أن وضع الإشارات بعيداً عن خط المنتصف للهيكل يزيد الرؤية.

هل الإشارات المتسلسلة قانونية؟ وهل يمكن تنفيذها منزلياً؟

دعني أجمع أكثر الأسئلة تكراراً. أطقم الإشارات المتسلسلة اللاحقة للبيع المصممة جيداً تُصنع بما يتوافق مع اللوائح الفيدرالية؛ ويمكن لقوانين الولايات أن تضع قواعد إضافية، لكن الأمر لا يسبب مشكلات لمعظم السائقين. ومع ذلك، من المفيد قبل التركيب الاطلاع على القواعد السائدة في منطقتك؛ خاصة الأضواء البيضاء المائلة إلى الأزرق فوق 6500 K غير قانونية في معظم المناطق، ووجوب الضوء الأحمر الخلفي ساري في كل مكان. وتفصيلة لائقية مثيرة للاهتمام: في التشريعات المتعلقة بالشاحنات، لا يمكن دمج مصباح إشارة الانعطاف بصريًا مع المصباح الأمامي أو أي جهاز إضاءة آخر.

إذا أردت تنفيذ ذلك في المنزل، أمامك طريقان: التركيبة الكلاسيكية 555 + 4017B أو تركيب شريط WS2812B مع Arduino/FastLED. يُوصل خط إشارة السيارة إلى الدائرة كمُطلق بجهد 12 فولت. حساب تيارات LED، وطبقة التشغيل، والحاجة إلى مقاومة الحمل قبل البدء هو نصف العمل؛ والنصف الآخر صبر ومهارة لحام جيدة. نصيحتي أن تجرّب أولًا على لوحة التجارب - فأنا لا أحب المفاجآت عند التعامل مع النظام الكهربائي للسيارة.

هل يستحق ذلك؟ التكلفة والموثوقية والمستقبل

لنقم بمقارنة صادقة. أقوى ورقة لدى إشارة الانعطاف القياسية هي البساطة: مصباح واحد، ومرحّل واحد، وموثوقية مثبتة منذ عقود وتكلفة في حدها الأدنى. أما النظام المتسلسل فهو يعني عشرات من وحدات LED، وشرائح تشغيل، وإلكترونيات تحكم؛ أي أنه أغلى وفيه نظريًا مكونات أكثر يمكن أن تتعطل. من جهة أخرى، فإن جاذبية الحركة الضوئية الاتجاهية ميزة حقيقية، خاصة في حركة المرور المزدحمة بالمدن وفي الأجواء السيئة. والصنّاعون يرون ذلك أيضًا: فبينما ظهر التصميم المتسلسل أولًا في الفئة الفاخرة، يظهر اليوم في سيارات ضمن نطاقات سعرية مختلفة.

قراءتي للأمر هي التالية: إشارة الانعطاف الديناميكية هي من أجمل الأمثلة على أن الإضاءة أصبحت تقنية قائمة لم يعد على رؤية الطريق فحسب، بل على التعبير. الضوء لم يعد يكتفي بإرشاد الطريق؛ بل يخبر من خلفك عن نيّته من خلال الحركة. ومع انتقال التقنية إلى البنى الكهربائية الجديدة التي نسميها البنى المناطقية (zonal)، تصبح شرائح الإضاءة أكثر ذكاءً. أنا واثق أننا سنرى في السنوات المقبلة نسخًا من هذه الأضواء المنزلقة أسرع وأنعم من ذي قبل. لو كان الأمر بيدك، هل كنت سترقّي سيارتك إلى الإشارات المتسلسلة؟ أنا كنت سأفعلها دون تفكير.
