كيف يضيء نظام المصابيح الأمامية التكيفي الطريق في المنعطفات؟

أثناء دورانك بالعجلة بعد، تكون المصابيح الدوارة بمحركات الخطوة قد أضاءت داخل المنحنى منذ زمن.
أثناء دورانك بالعجلة بعد، تكون المصابيح الدوارة بمحركات الخطوة قد أضاءت داخل المنحنى منذ زمن.

شارك هذه الصفحة

نظام المصابيح الأمامية التكيفي (AFS) هو نظام إضاءة يقرأ بيانات زاوية المقود وسرعة المركبة ليقوم بتدوير وحدات المصابيح فعلياً على المحور الأفقي. الهدف بسيط: ضمان توجيه شعاع الضوء نحو اتجاه انحناء الطريق قبل دخول المركبة في المنعطف بالكامل. أي أنه بينما ما زلت تدور بالمقود، يكون مصباحك قد بدأ بالفعل في إضاءة داخل المنعطف.

أبرز النقاط

  • في كل وحدة مصباح توجد عادةً محركان خطويان أحدهما للدوران الأفقي والآخر للمستوى الرأسي.
  • المصابيح التكيفية للمنعطفات تجعل الأجسام صعبة الرؤية في المنعطفات المظلمة مرئية أسرع بنحو ثلث ثانية مقارنة بالمصابيح القياسية.
  • عبر سبعة مصنّعين، خفّضت المصابيح التكيفية للمنعطفات مطالبات الأضرار المادية بنسبة 5.8% ومطالبات الاصطدام بنسبة 1.1% .
  • أول مركبة بنظام AFS كانت Tucker عام 1948؛ حازت لقب "Cyclops" بسبب مصباحها الثالث المركزي الذي يدور مع المقود، ولم يُنتج منها سوى 51 مركبة.

والآن لنتعمق في هذا النظام. فعند النظر من الخارج تقول "المصابيح تستدير جانباً، جميل"، لكن ما يجري تحت غطاء المحرك أكثر متعة بكثير: مستشعرات، ووحدات تحكم، ومحركات خطوية، وأهداف معايرة... كلها تستحق الشرح واحداً تلو الآخر.

كيف يضيء نظام AFS الطريق في المنعطفات؟

يسير منطق عمل النظام كسلسلة متكاملة. أولاً تجمع المستشعرات البيانات، ثم تعالج وحدة التحكم هذه البيانات في الوقت الفعلي، وأخيراً يتدخل المحرك الذي يدير وحدة المصباح فعلياً. المصباح لا يستدير أبداً "بالترجيح"؛ فخلف كل حركة يوجد أمر محسوب بدقة.

ماذا تقول المستشعرات وما هي أدوارها؟

المدخلات الأساسية التي يعتمد عليها نظام AFS هي: مستشعر زاوية المقود، ومستشعر سرعة المركبة، وسرعات العجلات. وفي بعض المركبات تُضاف إليها مستشعرات الانحراف (yaw) والتسارع الجانبي أيضاً. يقرأ النظام من زاوية المقود مدى دورانك الحالي، ومن السرعة مدى حدة الانعطاف، ومن الانحراف والتسارع الجانبي المسار الذي تسلكه المركبة فعلياً على الطريق. في الحقيقة يمكنك اعتباره كمن يستمع إلى القصة نفسها ثلاث مرات من ثلاثة مصادر مختلفة ثم يجري فحص الاتساق فيما بينها.

العقل: وحدة تحكم المصابيح التكيفية (ECU)

الوحدة التي تعالج البيانات الواردة هي وحدة تحكم المصابيح التكيفية (ECU). فهي تعالج بيانات زاوية المقود وسرعة العجلات والانحراف في الوقت الفعلي وتخبر المحركات الخطوية بمقدار الدوران المطلوب وفي أي اتجاه. وفي التصاميم المرجعية للمصنّعين، تُعد المكونات القياسية لهذه البنية واضحة: مشغّلات LED، ومدراء المصفوفات، ومشغّلات المحركات الخطوية، ووحدات MCU. أي أن AFS ليست مجرد "ميزة مصباح" بحد ذاتها؛ بل نظام مدمج صغير يملك معالجه ومشغّلات محركاته الخاصة.

وهناك أيضاً جانب التعليق في الأمر. يعمل AFS عادةً بالتزامن مع وظيفة المستوى التلقائي: فهو يحافظ على محور الضوء عند انهضام الجزء الخلفي من المركبة تحت الحمل، أو عند تغير وضعية الهيكل على المطبات والمنحدرات. وإلا، لو خرجت ليلاً بصدّاد مشحون، لكانت مصابيحك تكتسح السماء وأنعم السائقين القادمين في الاتجاه المعاكس.

المحركات الخطوية: تحول المصابيح إلى قوة الذراع

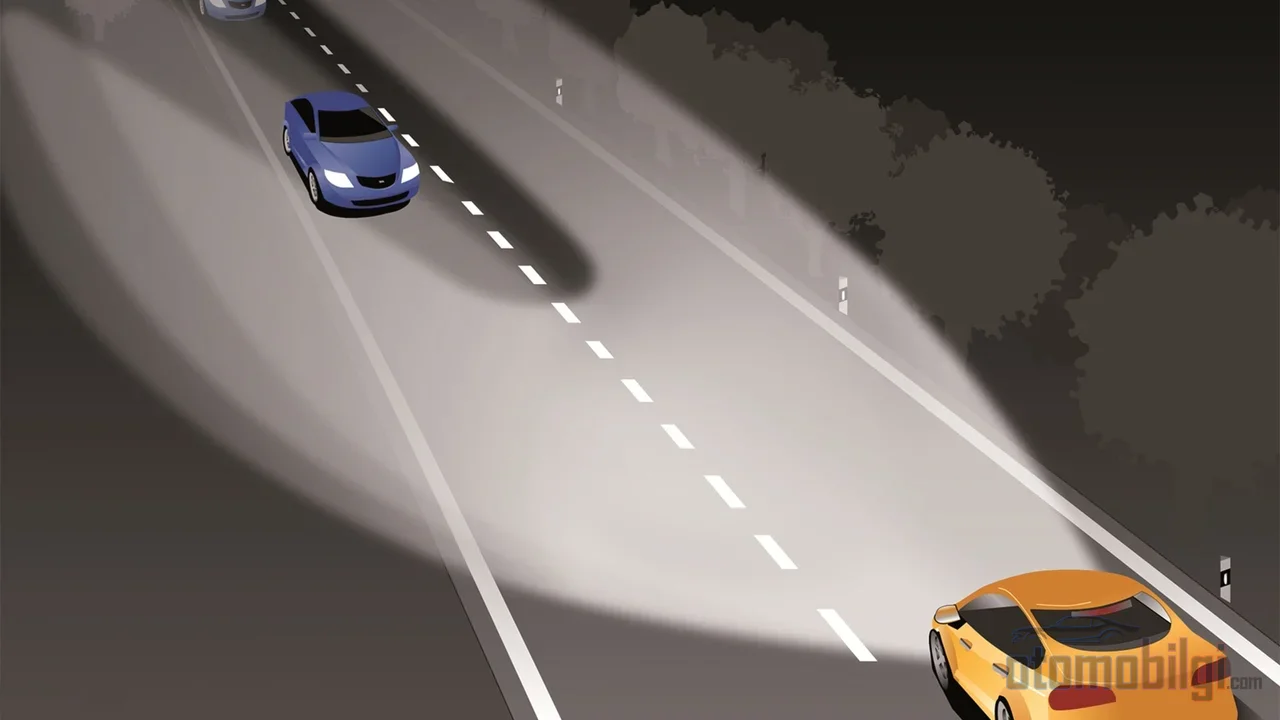

Step motorun küçük adımlarla hassas dönüşü, farın viraja girmeden önce tam istenen açıda durmasını sağlayan sessiz bir kol gibidir.

هذا هو جزئي المفضل. ما يدير الضوء داخل المصابيح الأمامية ليس مجالًا مغناطيسيًا من الخيال العلمي؛ بل محركات خطوية عادية ومتينة موجودة في كل مكان منذ سنوات، من الميكروويف إلى الطابعة. توجد عادةً وحدتان في كل وحدة إضاءة أمامية: إحداهما في المستوى الأفقي، أي تؤدي حركة الدوران للمنحنيات؛ والأخرى في المستوى العمودي، أي تضبط عملية التسوية. خاصية المحرك الخطوي هي أنه يتحرك بخطوات صغيرة محددة وبزوايا دقيقة بدلًا من الدوران المتواصل. وهذا بالضبط ما تحتاجه المصابيح الأمامية: أمر مثل "استدر 3 درجات إلى اليسار وتوقف هناك".

إذا نظرت إلى التصميمات المرجعية التي تنشرها شركات تصنيع أشباه الموصلات سترى هذه البنية بوضوح: دوائر تشغيل تقود محركين خطويين، أحدهما للتسوية الديناميكية للمصابيح الأمامية والآخر للدوران (swivel). الوضع نفسه في الحلول المعيارية؛ محرك يقود المحور X والآخر المحور Y. والبيان الرسمي لمازدا يقول الشيء نفسه: المحركات الخطوية تضبط موضع مصابيح LED بناءً على المعلومات الواردة من مستشعرات السرعة والتوجيه.

وماذا لو حدث عطل؟ في بعض الأنظمة هذا السلوك محدد مسبقًا: إذا تعطل وظيفة الدوران (swivel) تقوم وحدة التحكم بخفض وحدة الإسقاط إلى وضع أدنى بواسطة مشغلات التسوية، أي أن المصابيح الأمامية تتجه نحو الطريق ومحور آمن. كما تراقب وحدة التحكم حالة المحركات الخطوية والدوائر وتخزن رمز العطل (DTC)؛ وعند توصيل جهاز التشخيص في الصيانة يُقرأ العطل من هنا.

المصابيح الأمامية الدوارة الثابتة والديناميكية: أداء المهمة نفسها بطريقتين مختلفتين

نصل هنا إلى التمييز الذي يحدث أكثر الالتباسات، لأن كليهما يُباع باسم "مصباح المنحنى" لكن مبادئ عملهما مختلفة تمامًا. في المصباح الدوّار الثابت يدخل ضوء إضافي من عاكس أو وحدة إسقاط منفصلة في الجانب الداخلي للمنحنى؛ بينما المصابيح الأمامية الرئيسية تبقى في مكانها. أما في المصباح الدوّار الديناميكي فتُدار المصابيح الرئيسية فعليًا، وتتحرك الحزمة مع الطريق أثناء الدوران.

الخاصيةالمصباح الدوّار الثابتالمصباح الدوّار الديناميكي (التكيفي)
طريقة العملتدخل مصابيح مساعدة منفصلة في العملالمصابيح الرئيسية تدور فعليًا
طبيعة الإضاءةيضيء نقاطًا محددةيضبط مجال الرؤية بشكل مستمر وديناميكي
التفعيل النموذجيعند السرعة المنخفضة ووضع الرجوع للخلفأثناء الحركة وعند الدخول في المنحنى

الفرق عمليًا هو التالي: نقطة الضوء الثابتة تنتظرك لحظة دخولك المنحنى؛ أما الحزمة الدوارة فتضيء طريقك معك على طول المنحنى. في مثال بورشه، بينما تدير الإضاءة الديناميكية للمنحنى المصابيح الأمامية الرئيسية، تفعّل إضاءات المنحنى الثابتة المصابيح المساعدة؛ وفي نظام PDLS Plus تدخل الحزمة الرئيسية الديناميكية في العمل فوق 40 ميلاً في الساعة (حوالي 64 كم/س). وفي بعض المركبات يعمل حد السرعة بالاتجاه المعاكس: تشتغل مصابيح الدوران تحت 20 ميلاً في الساعة، مثلًا في الإعدادات الأمريكية، عند تدوير المقود وفي وضع الرجوع للخلف. أي أن إضاءة الزوايا في المناورات منخفضة السرعة تتصدر، والحزمة الدوارة في المنحنيات السريعة.

المصابيح الأمامية للضباب والإضاءة الواسعة: الوجه الآخر لإضاءة المنحنى

تُصمَّم مصابيح الانعطاف في الغالب على شكل مصابيح ضباب واسعة الزاوية ومنخفضة الحزمة، ولا تضيء أثناء الدوران في المنعطف إلا المصابيح الموجودة في الجهة المعنية. المنطق هنا هو الفيزياء: الحزمة الواسعة ومنخفضة الزاوية تساعد على رؤية حواف الطريق وخطوط المسار والمخاطر المختبئة داخل الضباب. وإضافة إلى ذلك، فإن الزاوية المنخفضة توفر ميزة في المنعطفات واكتشاف العوائق.

بحسب دليل الاستخدام الخاص بـ Polestar، تضيء مصابيح الانعطاف تلقائياً في ضوء النهار الخافت أو في الظلام لإضاءة المنطقة الأمامية الجانبية للسيارة. أي أن هذه ليست ميزة ليلية فقط؛ إذ يمكن أن تعمل أيضاً في وقت الغسق وفي الأجواء الملبدة. ملاحظة تنظيمية صغيرة لكنها مهمة: إذا كانت وظيفة مصباح الانعطاف تُوفَّر عبر مصابيح الضباب، فيجب أن يكون الضوء أبيض اللون. وانتبه للمصطلحات: وظيفة "cornering light" تضيء المنطقة الواقعة في اتجاه الانعطاف بزاوية واسعة، بينما الوظيفة التي تسميها بعض العلامات "active light" شيء منفصل، وهو نظام يدير المصابيح نفسها.

المعايرة: لماذا يجب الذهاب إلى الخدمة بعد فك المصابيح؟

هاهي الجزء الذي لا يتحدث عنه أحد لكنه يحدد كل شيء. في سيارة مزودة بنظام AFS، تتطلب معايرة المصابيح في معظم الحالات استبدال المستشعرات والوحدات التي تشغّل المصابيح؛ وبعض السيارات تطلب المعايرة حتى بعد فك المصابيح فقط. والإجراءات التي تتطلب معايرة لا تقتصر على هذه فقط:

  • استبدال المصابيح
  • إصلاح ما بعد الحوادث
  • استبدال الزجاج الأمامي (إذا كان المستشعر في الزجاج الأمامي)
  • بعض أعمال ضبط التعليق والمحاور

قد تتطلب المعايرة جهاز فحص (scan tool) وأهدافاً خاصة وظروف ورشة مناسبة. إذا فقدت المصابيح موضعها المرجعي، يلزم الدخول إلى برنامج الفحص وإجراء الضبط؛ بعض عمليات المصنّعين بسيطة لكنها منظمة: أوقف السيارة، افتح الغطاء الأمامي، أشعل المصابيح، اضبط، ثم أعد كل شيء إلى مكانه. ولضبط توزيع الضوء بشكل صحيح تُستخدم أجهزة خاصة لضبط المصابيح (beamsetter).

إذا كانت المعايرة معطوبة، يعمل النظام على الورق لكنه يفعل شيئاً خاطئاً فعلياً: المصابيح لا تتبع مدخل المقود بدقة، وتقل الرؤية، وقد يحدث وهجاً للسائقين القادمين من الاتجاه المعاكس. أي أنه إذا لم تُعاير المستشعرات بدقة، فمن الممكن أن تنظر المصابيح "التكيفية" إلى المسار المقابل تماماً لا إليك.

هل له فعلاً إسهام حقيقي في سلامة القيادة الليلية؟

لنلقِ نظرة بالأرقام. نصف الحوادث تقع ليلاً أو في وقت الغسق أو الفجر، في الساعات التي يكون فيها عدد المركبات أقل. في المنعطفات المظلمة، ترى حزمة المصابيح القياسية العوائق متأخرة، لذا فإن ميزة الرؤية في هذه الفترات تحمل أهمية حياتية. أما المصابيح التكيفية مع المنعطفات، فتجعل الأجسام التي يصعب رؤيتها في المنعطفات المظلمة مرئية أسرع بنحو ثلث الثانية من المصابيح القياسية. قد يبدو لك ثلث الثانية قليلاً، لكن عند السير بسرعة 60 كم/س يعني ذلك أكثر من نصف متر من الطريق.

على الجانب التجاري، الصورة إيجابية أيضاً: عبر سبعة مصنّعين، خفّضت المصابيح التكيفية مع المنعطفات مطالبات المسؤولية عن الأضرار المادية بنسبة 5.8% ومطالبات التصادم (collision) بنسبة 1.1% نسبةً إلى تقرير نشرته NHTSA حول وهج الليل وأداء القيادة، يقلّل الوهج المسافة التي تُرى بها الأجسام، ويطيل زمن ردّ فعل السائق وتعافيه؛ كما تم تقييم نماذج أولية للإضاءة الأمامية التكيفية القائمة على السلامة تقلّل الوهج مع الحفاظ على الرؤية. ومن المقبول أن التحسينات في الأداء البصري التي تجلبها الإضاءة التكيفية في المنعطفات قد تسهم في تقليل حوادث الليل؛ بل وقد أُظهر أن برنامج التقييم الصادر عن IIHS، الذي يكافئ تصميمات المصابيح التي تقلل خطر حوادث الليل ذات السيارة الواحدة، له تأثير تحفيزي في هذا الاتجاه.

ومع ذلك، لنكن صادقين: 5.8% نسبة متواضعة. تشير بعض الأبحاث إلى وجود نقاط مفتوحة لم تتضح بعد فيما يتعلق بتأثير AFS على سلامة الطريق. أي أن النظام يعمل لكنه ليس معجزة؛ فالمصباح التكيفي المُعاير جيداً والمضمون عمله بشكل صحيح يقدم ميزة ملموسة في منعطفات الليل.

الفوضى في المصطلحات وما يجب معرفته

من أكثر الأمور المُثيرة للانزعاج في السوق أن تُذكر التقنية نفسها بعشرة أسماء مختلفة. تحت مظلة مصطلح "المصابيح التكيفية" تكمن أسماء خاصة بكل علامة تجارية مثل نظام الإضاءة الأمامية التكيفية، والمصابيح المايلة/الدوارة/الموجهة/المفصلية، ومصابيح LED التكيفية مع المنعطفات. تقول Porsche "Dynamic Light System"، وتقول Genesis "Adaptive Cornering System". فضلاً عن ذلك، يمكن الخلط بينها وبين أنظمة ذات صلة لكنها مختلفة مثل ADB والانخفاض العالي التلقائي. لذا انظر إلى ما يفعله النظام فعلياً لا إلى ما هو مكتوب في الكتيب: هل المصباح الرئيسي يدور فعلياً، أم أن مجرد مصباح مساعد إضافي يضيء؟ إجابة هذا السؤال تخبرك بما حصلت عليه: نظام ثابت أم ديناميكي.

وهناك ملاحظة تاريخية ممتعة أيضاً: طراز Tucker لعام 1948 جرّب فكرة AFS مبكراً جداً بفضل المصباح الثالث المركزي الذي كان يُتحكم به بزاوية المقود؛ وحصل هذا المصباح على لقب "Cyclops"، وتمكنت الشركة من إنتاج 51 سيارة فقط. أما الأنظمة الحديثة ذات المحركات الخطوية فقد وحّدت هذه الفكرة في الإنتاج التسلسلي بعد أكثر من 60 عاماً. ألا أظن أن الفكرة قديمة؟ بلى، أظن ذلك؛ لكن حقيقة أن الطريق "ينظر إليك" عندما تدير المقود ما تزال تفصيلة هندسية ساحرة.

خلاصة القول، إن AFS أكثر من مجرد استعراض تسويقي؛ إنها سلسلة سلامة قابلة للقياس تتكون من مستشعرات ومعالج ومحرك خطوي. في جولة القيادة الليلية القادمة، ألقِ نظرة مرة أخرى على كيفية تصرف المصباح قبل دخول المنعطف؛ فأنت الآن تعرف ما يحدث خلف الستار.
