Elektrikli Avtomobildə Mühərrik Seçimi: Sinxron, Asinxron və Daimi Maqnitli

Elektrikli avtomobillərdə üç əsas mühərrik növü istifadə olunur: daimi maqnitli sinxron mühərrik (PMSM), asinxron (induksiya) mühərrik və xarici qovuşmalı sinxron mühərrik (EESM). PMSM ən yüksək səmərəliliyi və güc sıxlığını təklif edir, asinxron mühərrik davamlılığı və maqnitsizliyi, EESM isə dəqiq moment idarəetməsi ilə fərqlənir; seçim, səmərəlilik, maya dəyəri və nadir torpaq asılılığı arasında verilən bir mühəndis qərarıdır.

Mühərrikin Fizikası: Fırlanan Maqnit Sahası Necə Moment Yaradır?

Bütün traksiyon mühərrikləri eyni fiziki prinsipə əsaslanır. İçindən cərəyan keçən keçirici maqnit sahəsi yaradır; bu sahədəki dəyişiklik, yaxınlığındakı keçiricidə yeni bir cərəyan induksiya edir. Fırlanan hissəyə təsir edən Lorents qüvvəsi, maqnit sahəsinə və hərəkət istiqamətinə dik istiqamətdə işləyir və rotoru fırladır. Mühərrik növləri arasındakı fərq, bu maqnit sahəsinin haradan gəldiyində və rotorun fırlanan sahə ilə necə əlaqə qurduğundadır.

Hər mühərrikin iki əsas komponenti var: sabit duran və üç fazlı Alternativ cərəyanla qidalanan stator ilə fırlanan rotor. Stator, tezliyini invertorun müəyyən etdiyi fırlanan maqnit sahəsi yaradır. Rotorun bu sahəyə sinxron qalması və ya bir az geri qalması, mühərrikin sinfini müəyyən edir.

Asinxron (İnduksiya) Mühərrik: Davamlı, Ucuz, Maqnitsiz

Asinxron mühərrikin rotoru, dəmir təbəqələrinin içində yerləşdirilmiş alüminium və ya mis çubuqlardan ibarət "sincab qəfəsi" strukturundadır. Statorun fırlanan sahəsi rotor çubuqlarında gərginlik və cərəyan induksiya edir; bu cərəyanların yaratdığı öz maqnit sahəsi, stator sahəsi ilə qarşılıqlı təsir edərək moment yaradır. Rotor, fırlanan sahəni heç vaxt yaxalaya bilmir: fırlanma sürəti həmişə bir az aşağıdır və bu fərqə sürüşmə (slippage) deyilir. Sürüşmə olmadan induksiya da, moment də olmaz.

Bu strukturun güclü tərəfləri konkret­dir: daimi maqnit yoxdur, sürüşməli temas yoxdur, buna görə də baxım ehtiyacı aşağıdır və istehsal maya dəyəri münasibdir. Mühərrik davamlıdır. Bunun əksinə olaraq səmərəlilik, xüsusilə qismi yükdə və aşağı sürətdə sinxron dizaynlardan geridə qalır; rotor üzərində cərəyanın induksiya edilməsi daimi itki deməkdir. Sürət idarəetməsi də daha az dəqiqdir və mühərrikin idarə edilməsi üçün mütləq tezlik çeviricisi lazımdır.

Tesla-nın köhnə Model S və Model X modelləri asinxron mühərriklə tanınır; bəzi köhnə versiyalarda ön oxda asinxron, arxa oxda daimi maqnitli mühərrik istifadə olunmuşdur. Sənaye üzrə isə mis qiymətlərindəki artım və səmərəlilik boşluğu səbəbilə asinxron mühərrikin payı yavaş, lakin sabit şəkildə sinxron dizaynlara ötürülür.

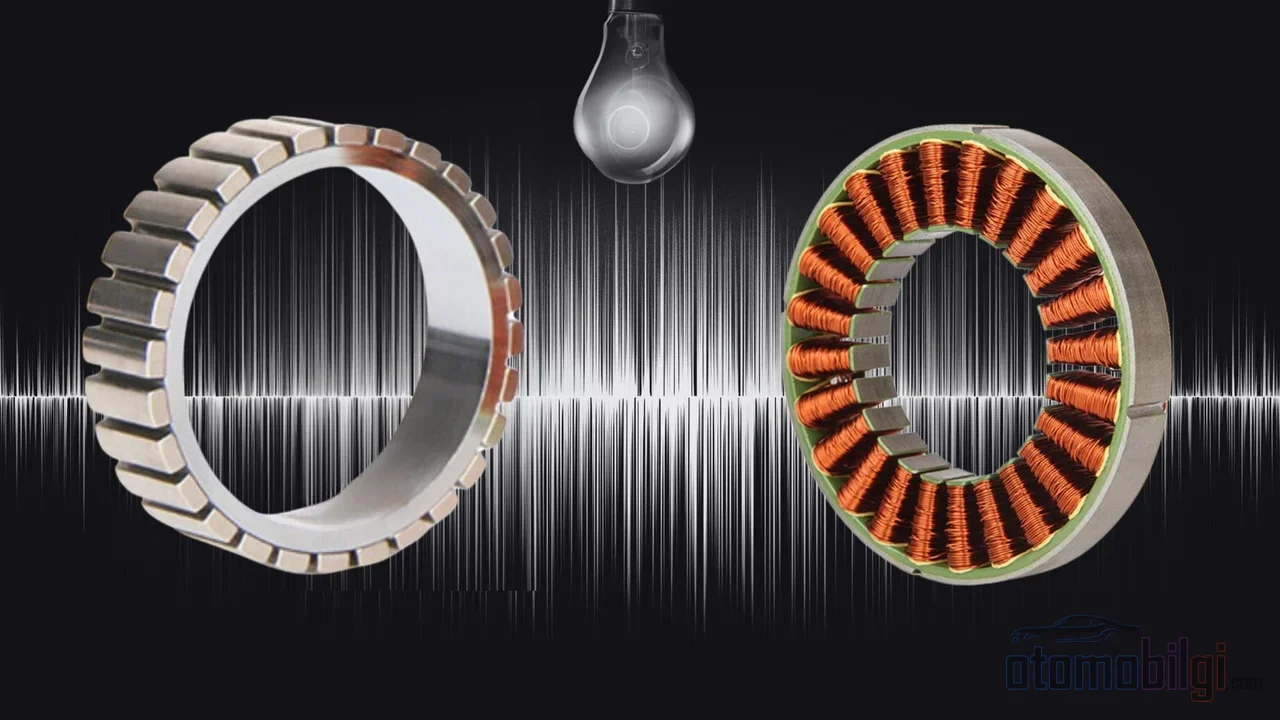

Sinxron Mühərriklər: Rotor Sahə ilə Birlikdə Fırlanır

Sinxron mədə rotor, statorun fırlanan sahəsi ilə eyni sürətdə fırlanır; mədənin fırlanma tezliyi birbaşa stator cərəyanının tezliyindən asılıdır. Bu kilidlənmə yüksək səmərəlilik, yüksək güc sıxlığı, dəqiq sürət idarəsi və yaxşı dinamik davranış təmin edir. VW-nin MEB platforması, Audi, Škoda və Porsche Taycan kimi modellər sinxron mühərrik ailəsindan qidalanır. Lakin "sinxron" tək bir dizayn deyil; maqnit sahəsini haradan aldığına görə ikiye ayrılır.

Daimi Maqnitli Sinxron Mühərrik (PMSM): Niyə Hökmran Texnologiyadır?

PMSM-də rotorə yerləşdirilmiş daimi maqnitlər, xarici bir həyacanlaşmaya ehtiyac olmadan sabit və güclü maqnit sahəsi yaradır. Rotor cərəyanı induksiya etmək lazım olmadığı üçün səmərəlilik potensialı yüksəkdir; zirvə səmərəliliyi %93-95 ilə %95-98 arasında bildirilən aralığa uyğun gəlir. Fərqli dəyərlər, ölçmə və tərif fərqlərindən qaynaqlanır: hansı sürət və yük nöqtəsinin "zirvə" sayılması istehsalçıdan istehsalçaya dəyişir. Əsl vacib məqam zirvə dəyəri deyil, tipik avtomobil istifadə şərtlərinin böyük hissəsində PMSM-in yüksək səmərəli zonada qala bilməsidir - aşağı və orta sürətlərdə həm səmərəlilik, həm də güc sıxlığı açıq şəkildə öndədir.

Mayanın qiyməti var: nadir torpaq maqnitləri PMSM-in əsas məsrəf elementidir. Həmçinin yüksək temperaturda demaqnitizasiya riski daşıyır; istilik idarəetməsi bu səbəbdən dizaynda kritik mövzudur. BMW i3, VW ID.3 və ID.4, yeni Nissan Leaf modelləri PMSM istifadə edən tanınmış nümunələrdir.

Daxili Qütblü (IPM) Dizayn: Maqnitlər Rotorda Niyə İçəridədir?

IPM mühərriklərdə maqnitlər rotor səthinə yox, rotorun içərisinə yerləşdirilir. Bu yerləşmə maqnit axınının daha yaxşı istifadəsini təmin edir, güc sıxlığını artırır, istifadə edilə bilən sürət diapazonunu genişləndirir və demaqnitizasiyaya qarşı həssaslığı azaldır. Qarşılığında rotor istehsalı mürəkkəbdir. Porsche Taycan-ın arxa oxu ilə Audi e-tron GT bu dizaynın yol tətbiqləridir.

Xaricdən Həyacanlanan Sinxron Mühərrik (EESM): Maqnitsiz Sinxron Həll

EESM-də rotorun maqnit sahəsi daimi maqnit əvəzinə ayrı bir sarğı ilə, əlavə bir güc mənbəyi ilə yaradılır. Bu, mühəndisə böyük manevr sahəsi verir: rotor sahəsinin gücü iş şərtinə görə tənzimlənə bilər, moment-sürət idarəetməsi çox yaxşıdır və zəiflədilmiş sahə (field weakening) zonunda geniş sürət diapazonu əldə edilir. Səmərəliliyi PMSM-dən bir az geridədir və dizayn daha mürəkkəbdir; klassik tətbiqdə sürüşmə halqası və ya fırça tələb edir. Nadir torpaqdan asılılığı ortadan qaldırdığı üçün bugündə yenidən maraq göstərən bir memarlıqdır.

Relüktans Mühərrikləri: Sarğısız, Maqnitsiz Rotor

Relüktans mühərriklərində moment, çox daha əsas bir meyldən doğur: maqnit axı, həmişə ən aşağı maqnit müqavimətini (relüktansı) izləyən yolu seçir. Rotor bu aşağı müqavimətli mövqeyə doğru dönməyə çalışır və moment meydana çıxır. Rotorda nə sarğı, nə də maqnit var - buna görə də nə nadir torpaq, nə də rotor itkisi söhbət gedir. İki əsas növü var: açarlı relüktans mühərriki (SRM) və sinrelüktans mühərriki (SynRM).

Dəyəri idarəetmə tərəfindədir: idarəetmə elektronikası mürəkkəbdir və SRM-də küy ilə moment dalğalanması aydındır. Buna baxmayaraq, xərc və davamlılıq üstünlüyü ciddidir; inkişaf edən idarəetmə elektronikası ilə bu mühərriklərin yayılması gözlənilir. Bir akademik icmal, SRM-nin aşağı çəkisi, yüksək etibarlılığı və xəta tolerantlığı ilə EV üçün uyğun olduğunu vurğulayır.

Sahədəki ən maraqlı tətbiq isə hibrid yanaşmadır: Tesla Model 3 və Model Y-də daimi maqnit momenti ilə relüktans momenti birləşdirilir. Hyundai Kona Electric də relüktans texnologiyasına əsaslanır. Relüktansı daxili qütbli maqnitlə birləşdirən SRIPM dizaynı, PMSM-dən daha az maqnit istifadə edərək xərci və nadir torpaq asılılığını azaldır; PMSM zirvə səmərəlilik və yüksək sürətdə öndə olsa da, SRIPM müxtəlif iş şəraitində balanslı, davamlı və xərc baxımından səmərəlidir.

Səmərəlilik və Performans: Rəqəmlərlə Müqayisə

Səmərəlilik rəqəmləri tək başına aldadıcıdır; əsl sual, mühərrikin avtomobilin real istifadə profili olan aşağı-orta sürət zonasında nə qədər səmərəli olmasıdır. Aşağıdakı cədvəl üç əsas mühərrik tipinin xarakterini ümumiləşdirir.

Rəqəmlərin miqyasını düzgün qoymaq lazımdır: %5-7 kimi görünən səmərəlilik fərqi, eyni məsafəni qorumaq üçün tələb olunan batareya ölçüsünə əks olunduqda böyüyür. PMSM-in bunu nə qədər yaxşı etdiyini konkret bir nümunə göstərir - Model 3-ün maqnit-relüktans hibrid mühərriki, 75 kWh batareya ilə 100 kWh tutumlu Model S 100D-yə bərabər məsafə təmin etmişdir. Bunun müqabilində asinxron mühərrikin də özünəməxsus səmərəlilik rolu var: AWD Model 3-ün ön oxundakı asinxron mühərrik ehtiyac olmadıqda faktiki olaraq elektrik sərf etmədən sərbəst fırlana bilər, bu da tam ötürücülü bir avtomobilə gözlənilməz məsafə üstünlüyü qazandırır.

Nadir Torpaq Asılılığı: Sənayeni Yenidən Formalandıran Məsələ

PMSM-in bazar hökmranlığı material coğrafiyası ilə iç-içədir. Nadir torpaq elementlərinin tədarkü böyük ölçüdə tək bir ölkənin əlindədir; bu asılılıq istehsalçıları iki istiqamətdə hərəkətə gətirdi. IEEE Spectrum-un çərçivələndirdiyi ilk yanaşma, nadir torpaq ehtiva etməyən daimi maqnitlər (məsələn, dəmir əsaslı alternativlər) inkişaf etdirməkdir; ikincisi isə tamamilə maqnitsiz mühərrik tiplərinə - asinxron və ya relüktansa - yönəlməkdir.

Nümunələr təsirli olur: Tesla 2017-ci ildə nadir torpaq əsaslı mühərriklərə keçmişdi, lakin yeni nəsil mühərriklərinin yenə nadir torpaqsız olacağını açıqladı. Toyota, tədarük çatışmazlığı narahatlığı ilə %50-yə qədər daha az nadir toprak metali ehtiva edən mühərriklər inkişaf etdirir. Hindistan, Çinin ixrac məhdudiyyətləri qarşısında maqnit əvəzinə sıx sarılmış metal konyarlardan maqnit qüvvəsi yaradan yüksək tutumlu relüktans mühərriklərinin sınaqlarını sürətləndirdi. Maraqlısı, səmərəlilik və material xərci arasındakı bu gərginlikdə bazarın daimi maqnitli mühərriklərə investisiyasını davam etdirməsidir: yüksək güc və moment sıxlığı hələlik xərci tarazlaşdırmaq qədər dəyərlidir.

İnvertor və Güc Elektronikası: Mühərrik Xarakterini Həqiqətən Müəyyən Edən Nədir?

Batarya düzgün cərəyan (DC) verir, traksiyon mühərriki isə dəyişən cərəyanla (AC) qidalanır. Aradakı çevrilməni invertor yerinə yetirir; PWM (impuls eni modulyasiyası) ilə hamar bir AC çıxışı yaradılır və mühərrikin səmərəli işləməsi bu çıxışın keyfiyyətindən asılıdır. İnvertordakı hər bir təkmilləşdirmə birbaşa məsafəyə, performansa və xərcə əks olunur. Sürüş zamanı eşidilən yüksək tezlikli cızıltı səsi də məhz bu yüksək tezlikli açarlanmadan gəlir.

İnvertor eyni zamanda çoxmühərrikli vasitələrdə moment vektorlaşdırmanı mümkün edir: hər mühərrik ayrı bir invertorla idarə olunur və moment oxsalar arasında dəqiq şəkildə bölüşdürülür. SiC (silisium karbid) və GaN (qallium nitrid) əsaslı güc elektronikası daha yüksək açarlanma tezliyi, daha aşağı itki və daha yüksək səmərəlilik təmin edir. Digər tərəfdən yüksək gərginlikli arxitekturaların mühərrik tərəfində də bahası var: 800 V və ondan yuxarıda işləyən mühərriklər qismi boşalmaya daha meyllidir və bu, sarım izolyasiyasına mənfi təsir göstərə bilər. Sənayenin istiqaməti inteqrasiyadır - hairpin sarımlar, yağ soyutması və mühərriki, transmissiya ilə güc elektronikasını bir vahiddə birləşdirən inteqrasiya olunmuş sürücü vahidləri.

Hansı Mühərrik Hansı Vasitədə: Seçim Qərarı Necə Verilir?

Mühərrik seçimi tək bir "ən yaxşı" axtarışı deyil, prioritetləşdirmə məsələsidir:

• Menzil ve verimlilik öncelikli olanlar: PMSM və ya IPM; aşağı-orta sürət zonasında üstün səmərəlilik batareya xərclərini kompensasiya edir.
• Performans və dəqiq idarəetmə öncəlli olanlar: Sinxron ailəsi; yüksək güc sıxlığı və yaxşı dinamik davranış müəyyənedicidir.
• Çoxmühərrikli AWD avtomobillər: Arxa oxda maqnitli, ön oxda asinxron kombinasiyası; aşağı-orta sürətdə maqnitli motordan səmərəlilik, istifadə olunmayan asinxron motordan demək olar sıfır müqavimət.
• Təchizat zənciri riski daşıyan istehsalçılar: EESM və ya relüktanslı dizaynlar; nadir torpaq asılılığını aradan qaldırır.

Nəticə aydın bir mühəndislik balansıdır: PMSM bu gün səmərəlilik və kompaktlıqda zirvədə olduğu için üstündür, asinxron mühərrik davamlılığı və maqnitsizliyi sayəsində müəyyən rollarda yaşamaya davam edir, EESM və relüktans dizaynları isə həm performans, həm də təchizat təhlükəsizliyi səbəbləri ilə yüksəlişdədir. Elektrikli avtomobilin menzil şkalasına baxarkən mühərrikin növünü soruşmaq, batareyanın tutumunu soruşmaq qədər mənalıdır.
