Elektrikli mühərrik hansı fırlanma aralığında daha səmərəli işləyir?

Elektrikli avtomobil texnologiyaları
Oluşturma: 18 Oktyabr 2026

Elektrikli motor öz maksimal səmərəliliyinə tək bir nöqtədə deyil, aşağı-orta devir və orta momentin yaratdığı geniş bir səmərəlilik adasında çatır.

Bu Səhifəni Paylaşın

Elektrikli motor, en yüksek verimine tek bir noktada değil, tork-devir düzleminin belirli bir bölgesinde ulaşır; çoğu güncel tasarımda bu bölge düşük-orta devir ve orta tork aralığına denk gelir. Yani sorunun kısa cevabı şudur: motor, tam gaz ya da dur-dur yokken, aracın günlük kullanımın büyük kısmında bulunduğu o orta yükleme kuşağında en verimli çalışır. Verim haritası denen grafik de tam olarak bu bölgeyi gösterir.

Öne Çıkanlar

Verim haritası, tork ve devir eksenleri üzerine verim konturlarının çizildiği qrafikdir.
Daimi maqnitli mühərrik nümunəsində səmərəli zona 4.000 rpm-dən aşağı və 250 Nm-dən aşağıda cəmləşir.
EPA bildirir ki, EV-lər elektrik enerjisinin təxminən %87-91-i təkərlərə qədər istifadə edir.
Verim xəritəsi əsaslı tork paylanması ilə iki mühərrikli avtomobillərdə %8,94-ə qədər enerji qənaəti göstərilmişdir.
İnvertor nümunəsində zirvə səmərəliliyi %99,57, %5 yükda isə %98,5 ölçülmüşdür.

Verim Xəritəsi Necə Oxunur?

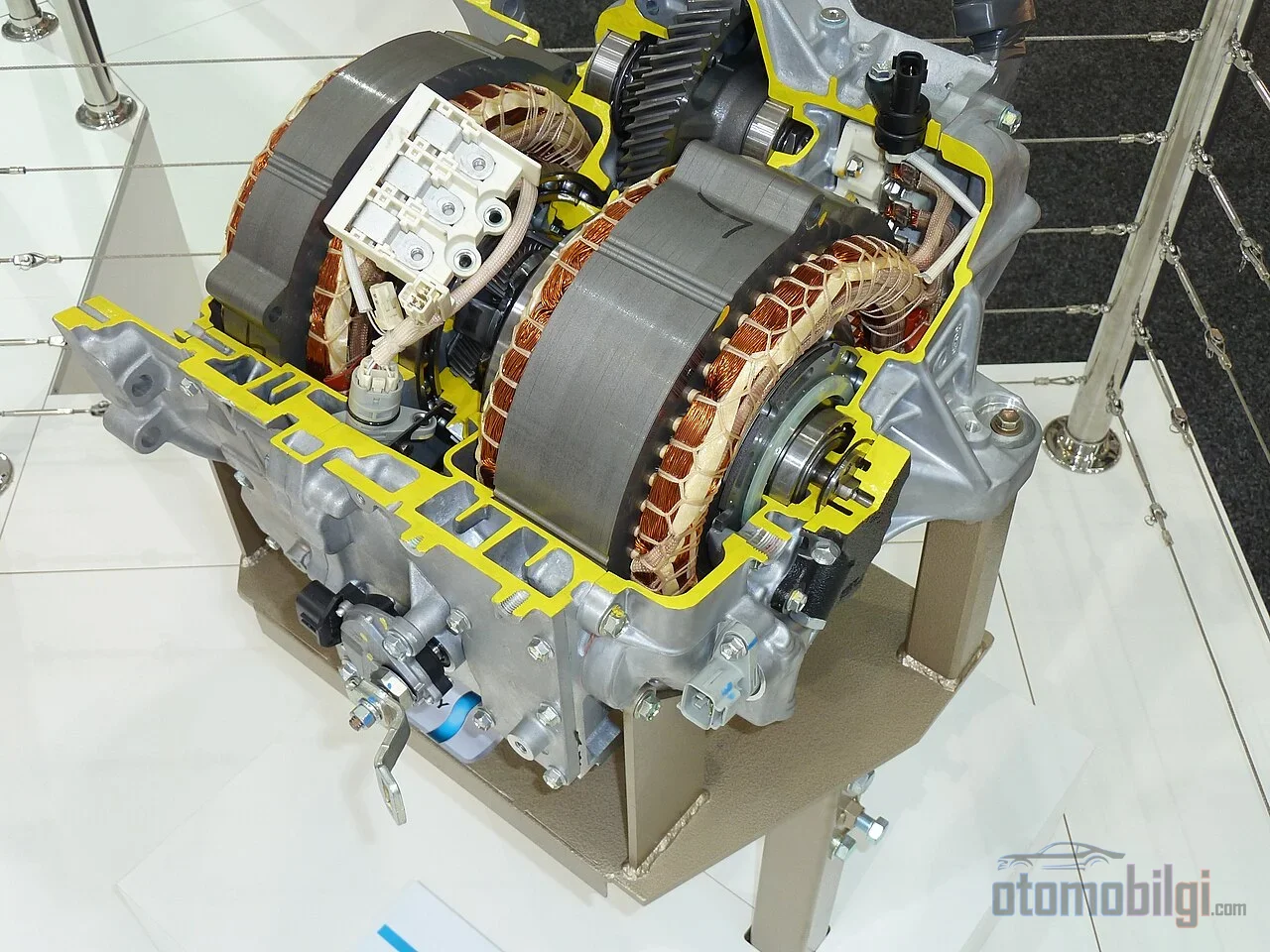

Verim adasının merkezine ne kadar yakın çalışırsanız, bataryadan çekilen enerjinin o kadar fazlası tekerleğe ulaşır.

Verim xəritəsi, mühərrikin iş diapazonunun tamamını bir kvadratda göstərən qrafikdir. Üfüqi oxda dövr (rpm), şaquli oxda tork (Nm) yer alır; üzərinə isə elektrik gücünü mexaniki gücə çevirmə faizi kontur kimi çəkilir. Maye səviyyəsi xəritəsinə bənzəyən bu konturların ən daxili zonası mühərrikin səmərəlilik adasıdır: mühərrik nə qədər çox o adada işləsə, batareyadan çəkilən enerjinin bir o qədər çoxu təkərə çatır.

Oxumanı konkretləşdirək. Dərc olunmuş daxili daimi maqnitli (IPM) mühərrik xəritəsində mühərrik, 4.000 rpm-dən aşağı və 250 Nm-dən aşağı torklarda ən səmərəli zonasında işləyir. Bu, mühərrikin zəif olduğu demək deyil; yalnız elektrik enerjisinin mexaniki enerjiyə ən itgisiz çevrildiyi iş nöqtəsinin orada olduğunu göstərir. Həmin təhlildə xəritənin yanında cərəyan xəritəsi və itki xəritəsi də hazırlanır; itki xəritəsi Coulomb itkilərini, dəmir itkilərini, mexaniki və əlavə itkiləri ayrı-ayrı göstərir. Mühəndis səmərəlilik adasını optimallaşdırarkən əslində bu itkiləri tək-tək sıxışdırır.

Xəritəni anlamaq üçün iki iş zonasını bilmək lazımdır. Baz sürüşünə qədər mühərrik sabit tork zonasında işləyir: pik torkunu sıfırdan etibarən verə bilir, buna görə də elektrikli avtomobillərin yürüş sürətlənməsi bu qədər ani olur. Baz sürüşündən yuxarıda isə sabit güc zonası başlayır; zəiflədilmiş sahə (field weakening) idarəetməsi işə düşür və tork təxminən sürüşlə tərs mütənasib azalır. Güc, torkun sürüşlə hasilatı olduğundan tork əyrisi ilə güc əyrisi bir-birinin güzgü təsviridir.

Mühərrik Tipinə Görə Səmərəlilik Adası Harada Olur?

Hər mühərrikin səmərəlilik xəritəsi eyni deyil; adanın yeri mühərrik növü ilə birbaşa dəyişir. Daimi maqnitli mühərriklər rotorlarını induksiya ilə deyil, öz maqnitləri ilə həyacanlandırdığı üçün adətən daha yüksək səmərəlilik və moment sıxlığı təklif edir; tam yükdə səmərəlilikləri asinxron mühərriklərdən yüksəkdir. Bunun müqabilində isə rotora qoyulmuş maqnitin xərci dayanır. Asinxron mühərrikin xarakteri tam əksinədir: yüksək fırlanma sürəti və yüksək momentdə səmərəliliyini daha yaxşı qoruyur, lakin aşağı sürət və aşağı yükdə zəifdir; qismən yükdə səmərəliliyi nəzərəçarpacaq dərəcədə aşağı düşə bilər.

Xüsusiyyət	Daimi maqnitli (IPM)	Asinxron
Səmərəli zonа	Aşağı sürət, aşağı-orta moment	Yüksək sürət, yüksək moment
Aşağı yük davranışı	Səmərəlilik yüksək qalır	Səmərəlilik düşür
Moment xarakteri	Geniş və hamar sabit moment diapazonu	Sürüşmə göstərir, yürüş momenti nominal momentin təxminən %150-200-i qədərindədir
Moment sıxlığı	Yüksək	Daha aşağı
Xərc	Rotor maqnitlərinə görə yüksək	Maqnitsiz, daha aşağı

Bu iki xəritənin fərqliliyi təkcə bir üstünlük deyil, bir dizayn sahəsidir. Şəhər ağırlıqlı istifadə avtomobilin mühərrikinin vaxtın çoxunu aşağı fırlanma sürəti və aşağı momentdə keçirməsinə səbəb olur; məhz daimi maqnitli mühərrikin adasının olduğu yer. Yüksək sürətli uzun səfərlərdə isə asinxron mühərrikin səmərəliliyi sürətin artması ilə çökmür. Bəzi istehsalçılar arxa oxda əsas mühərrikdə daimi maqnitli, öndəki kiçik mühərrikdə asinxron həllini məhz bu tamamlayıcılıq üçün seçir: asinxron mühərrikin səmərəsiz olduğu aşağı yük şəraitində pulsuz fayda yaranır, lazım olduqda işə düşür.

Şəhərdəmi, Otoyolda: Mühərrik Hansı Zonada İşləyir?

Elektrikli avtomobildə səmərəliliyin sürətlə əlaqəsi benzinli avtomobildən fərqlidir. Daxili yanma mühərriki otoyol sürətlərində isti və səmərəli işlədiyi halda şəhərdə dur-getsə pis səmərəlilik verir; EV-də mənzərə əksinədir. Aerodinamik müqavimət sürətlə birlikdə dramatik şəkildə artdığı üçün elektrikli avtomobilin otoyoldakı sərfiyyatı yüksəlir, şəhərdaxili rəqəm çoxlu modeldə otoyoldan yuxarıdır. Real dünya məsafə testləri də bunu təsdiqləyir: EV-lərin real otoyol məsafələri adətən birləşmiş rəsmi dəyərlərdən geridə qalır, çünki otoyol ən səmərəli rejim deyil.

Mühərrikin özü isə mənzərənin ən yaxşı tərəfidir. EPA-nın verdiyi rəqəm, EV-lərin elektrikdən gələn enerjinin təxminən %87-91-ni təkərlərə qədər istifadə edə bildiyini göstərir; daxili yanma mühərriki ilə müqayisəyə gəlməyəcək qədər yüksək bütövlük. Bu səmərəliliyin nə qədərinin mühərrikin, nə qədərinin güc elektronikasının payı olduğunu ayırmaq lazımdır. Mühərrik səmərəliliyi işləmə sürəti, moment və idarəetmə strategiyasına görə dəyişir; aparat sərhədləri müəyyən edir, amma sahədəki istifadəni idarəetmə strategiyası müəyyən edir. Sahəyönümlü idarəetmə (FOC), stator cərəyanını moment və axın komponentlərinə ayırıb ikisini müstəqil idarə etməklə mühərriki səmərəlilik adasının içində saxlama işini görən metoddur. İnvertor da zəncirin zəif həlqəsi deyil: 200 kW sinifli bir dizaynda zirvədə %99,57, %5 yükdə %98,5 səmərəlilik ölçülmüşdür. Yəni avtomobilin şəhərdə səmərəli olması böyük ölçüdə mühərrikin xəritəsinin şəhər rejimi ilə üst-üstə düşməsinin nəticəsidir.

Tək Ötürmə və Dişli Nisbəti: Xəritəni Real Yola Çevirmək

Elektrikli avtomobillərin böyük əksəriyyəti tək ötürməli çıxır, çünki mühərrik sıfır fırlanma sayından geniş sürət diapazonuna qədər moment yarada bilir; ötürmə dəyişdirməyə ehtiyac duyacağı dar bir zolaq yoxdur. Bunun qiyməti isə budur: sabit dişli nisbəti səbəbilə, dəyişən təkər sürəti və moment tələbləri qarşısında mühərrik xəritədə fərqli nöqtələrə itələnir. Dişli nisbətinin seçimi moment ötürülməsinə və mühərrikin iş şərtlərinə əhəmiyyətli dərəcədə təsir edir; fərqli nisbətlər həm sürətlənməni, həm də enerji sərfini dəyişir. Nisbəti bir tərəfə çevirsən şəhərdaxili rejimi səmərəlilik adasının üstünə oturdur, amma magistral fırlanma sayını adanın xaricinə itələyir; əksini etsən nəticə əksinə döyünür.

Bu gərginlik aktual bir mühəndislik müzakirəsidir. Ağır yük avtomobillərində mühərrik səmərəliliyi bütün sürət-moment kombinasiyaları üçün səmərəlilik xəritəsindən hesablanır və ötürmə qutusu səmərəliliyi də momentə, sürətə və ötürücü dişliyə görə dəyişdiyi üçün ümumi zəncirin optimizasiyası yalnız mühərrik xəritəsi ilə bitmir. Tək ötürmənin səmərəlilik zonası sərhədinə həll olaraq iki ötürməli transmissiyalarla çəkici mühərrik ölçüsü optimizasiyası tədqiq edilir; məqsəd mühərrikin zamanın daha böyük payını səmərəlilik adasında keçirməsini təmin etməkdir. Ağır avtomobillərdə dişli nisbəti mühərrik davranışında dörd kritik amilə eyni anda təsir edir: momentə, sürətə, səmərəliliyə və yükdaşıma tutumuna. Qısacası dişli nisbəti, səmərəlilik xəritəsini real dünyadakı yol profili ilə uyğunlaşdıran son tənzimləmə vintidir.

Cüt Mühərrikli Arxitektura: İki Xəritəni Birlikdə İstifadə Etmək

İki mühərrikli avtomobildə hər mühərrikin öz səmərəlilik xəritəsi var və onlar eyni olmaq məcburiyyətində deyil. Əsas arxa mühərrik ilə kiçik ön mühərrik arxitekturasında ümumi enerji sərfi, momentin iki ox arasında necə bölündüyünə görə dəyişir. Sadə bir %50/50 bölgü hər iki mühərriki xəritədə eyni nöqtədə işlədir; halbuki optimal moment bölgü alqoritmləri sürüş və əyləc momentini, hər an hansı mühərrikin hansı səmərəlilik zonasında olduğuna baxaraq paylayır. Bir mühərrikin adanın mərkəzində, digərinin kənarında işlədiyi bir bölgü, iki mühərriki də kənara itələyən simmetrik bölgüdən daha az enerji sərf edə bilər.

Bölgünün elektronik şəkildə, batareya güc paylanması üzərindən idarə edildiyi bu arxitekturada qazanc mücərrəd bir mühəndislik hədəfi deyil. Səmərəlilik xəritəsi əsaslı bir moment paylama strategiyası ilə %8,94-ə qədər enerji qənaəti göstərilmişdir; bir batareyadan bu qədər artığını geri qazanmaq, məsafəyə birbaşa yazılır. Eyni məntiq əyləcləmədə də işləyir: dayanarkən hansı mühərrikin nə qədər rejenerativ moment yaradacağı, o andakı sürət və moment nöqtəsində səmərəliliyin harada olduğuna görə seçilir.

Rejenerativ Əyləc: Xəritənin Mənfi Yarısı

Rejenerativ frenləmə, motoru əks istiqamətdə işlədərək frenləmə zamanı istiliyə çevriləcək kinetik enerjini batareyaya geri qazandıran mexanizmdir və EV enerji səmərəliliğinin görünməz ikinci motorudur. Lakin motor generator kimi işləyərkən də səmərəlilik xəritəsinə malikdir; geri qazanımın nə qədərinin həqiqətən batareyaya çatdığı, frenləmə anında motorun hansı xəritə bölgəsinə düşməsindən asılıdır. Buna görə rejenerasiyanın özü üçün ayrıca xəritələmə aparılır: müxtəlif frenləmə şəraitində enerji geri qazanım səmərəliliyinin qrafiki çıxarılır və idarəetmə strategiyası buna uyğun mərhələləndirilir.

Burdakı həssas nöqtə aşağı sürətdir: avtomobilin demək olar dayandığı anda geri qazanılacaq enerji azdır və rejenerasiyanın səmərəsiz bölgədə işləməsi mənasızlaşır. Müasir tədqiqatlar itki azaldılmasının aşağı sürət həddinin, sürüş şəraitindən asılı olaraq %5-ə qədər aşağı çəkilə bildiyini göstərir; yəni sistem rejenerasiyanı daha aşağı sürətlərə qədər səmərəli şəkildə uzada bilir. Çoxmərhələli rejenerativ idarəetmə strategiyaları da dinamik reaksiyanı aydın şəkildə yaxşılaşdırır. Dört təkəri müstəqil motorlu avtomobillərdə isə xəritə əsaslı enerji qənaəti idarəetməsi, frenləmə momentini təkər-təkər səmərəlilik xəritəsinə uyğun paylayaraq sürüş və frenləmə səviyyələrində ayrı-ayrı optimallaşdırılır. İstifadəçi baxımından nəticə sadədir: yaxşı tənzimlənmiş rejenerasiya, eyni trafikdə daha uzun məsafə deməkdir.

Səmərəlilik Xəritəsi Praktikada Nə Danışır?

Səhifələrlə kontur qrafiki oxuduqdan sonra sürücüyə qalan xülasə bu üç cümlədir. Birincisi, EV-nizin şəhərdə və orta sürətlərdə istehlakının aşağı olması təsadüf deyil, motorun səmərəlilik adasının həmin bölgədə yerləşməsinin nəticəsidir; avtomobil yolu istehlakının artması motorun deyil, aerodinamikanın hesabdır. İkincisi, sürət sabitleyici (cruise control) uzun yol istifadəsində avtomobilin moment tələbini hamar saxlayır və motoru ani yüksək moment tələblərinin xəritədən kənara itələnməsindən qoruyur; hamar tələb, adada qalmaq deməkdir. Üçüncüsü, cüt motorlu avtomobillərdə sistem siz fərq etmədən iki xəritəni davamlı müqayisə edib işi hər an daha səmərəli olan motora verməyə çalışır; rejenerasiyada da eyni müqayisə geri qazanılan enerjini böyüdür.

Səmərəlilik xəritəsi son istifadəçi üçün gizli mühəndislik sənədi olmaq məcburiyyətində deyil. Avtomobilinizin hansı sürət və moment diapazonunda rahat olduğunu bilmək, sürüş vərdişlərinizi ölçülə bilən əsasa qoymağa imkan verir: motoru adasının daxilində saxlayan sürüş, həm istehlakı, həm də termal yükü azaldır. Bir maşın mühəndisinin baxışı ilə səmərəlilik xəritəsi, elektrikli avtomobilin xarakterini bir kadrda izah edən ən dürüst sənəddir.
