Jak działa wektoryzacja momentu obrotowego w samochodach elektrycznych?

Wektoryzacja momentu obrotowego to natychmiastowa, sterowana oprogramowaniem redystrybucja mocy między kołami i osiami w pojeździe elektrycznym; ponieważ między silnikami nie ma połączenia mechanicznego, ten rozdział odbywa się szybciej i elastyczniej niż w układach spalinowych. Ta strona wyjaśnia, jak działa system - od architektury po tryby jazdy.

Jak działa wektoryzacja momentu w EV?

W centrum tego pojęcia leży prosta fizyka: o skręcie pojazdu wchodzącego w zakręt decyduje nie tylko kąt skrętu kierownicy, lecz także rozkład momentu między kołami. Gdy wyślesz więcej momentu na koła po zewnętrznej stronie zakrętu niż na wewnętrzne, pojazd wykonuje ruch obrotu wokół osi Z, czyli pionowej osi. Ruch ten nazywa się momentem odchylenia (yaw), a wektoryzacja momentu to właśnie sztuka świadomego, kontrolowanego wytwarzania tego momentu. Rezultatem jest szybsza reakcja kierownicy, lepsza przyczepność i bardziej przewidywalne zachowanie podwozia.

W pojeździe spalinowym trudno to osiągnąć, bo moc pochodzi z jednego źródła i dociera do kół poprzez mechaniczną skrzynię zwaną dyferencjałem. Tradycyjny otwarty dyferencjał dzieli napływający moment równo na dwa koła i nie potrafi kontrolować koła poślizgowego: gdy jedno koło zaczyna się ślizgać, moc nadal płynie do tego ślizgającego się koła, które stawia mniejszy opór - i to jest bezużyteczna strona. Dyferencjał o ograniczonym poślizgu (LSD) częściowo hamuje tę moc mechanicznymi sprzęgłami; system ze wektoryzacją momentu aktywnie kieruje moc do koła o najlepszej przyczepności.

W pojeździe elektrycznym obraz zmienia się radykalnie. Gdy są dwa lub więcej niezależnych silników, oprogramowanie decyduje, który silnik ma pracować i jak mocno. Każdy silnik wytwarza moment bezpośrednio dla koła lub osi, z którą jest połączony; nie jest potrzebny żaden mechaniczny mechanizm redystrybucji mocy pomiędzy. Brak połączenia mechanicznego daje układowi szybszy czas reakcji i znacznie większą elastyczność w przekazywaniu momentu.

Różnica względem układu spalinowego: Decyzja oprogramowania zamiast cudu mechaniki

W pojazdach spalinowych wektoryzację momentu realizuje się dwiema popularnymi metodami. W podejściu opartym na hamulcach natychmiast hamuje się koło po wewnętrznej stronie zakrętu; to działa, ale jest nieefektywne, bo marnuje energię w postaci ciepła. W podejściu opartym na dyferencjale pakety sprzęgieł wewnątrz dyferencjału włączają się elektronicznie i gromadzą moment po jednej stronie. Obie metody są funkcjonalne, ale obie zależą od szybkości reakcji i wytrzymałości komponentów mechanicznych.

Po stronie elektrycznej koncepcja jest celowo prostsza: oprogramowanie steruje dwoma lub większą liczbą silników indywidualnie. Zamiast aplikować hamulec, odsuwa narastający moment obrotowy od koła, które się ślizga, i przekazuje go kołu mającemu przyczepność. Technologia jest znana w świecie silników spalinowych od lat 90.; dziś spotykamy ją pod różnymi nazwami w wielu samochodach wysokowydajnościowych. W pojazdach elektrycznych ten sam cel przekształca się w przewagę strukturalną wraz ze wzrostem liczby silników: moc do rozdzielenia jest już podzielona, a każda część ma własne sterowanie.

Łańcuch sterowania: Droga od czujnika yaw do silnika

Wektoryzacja momentu obrotowego to łańcuch decyzji, w którym każde ogniwo jest mierzalne. Typowa architektura elektroniczna działa następująco:

1. Czujnik yaw odczytuje rzeczywistą prędkość obrotu pojazdu.
2. Sygnał ten jest przetwarzany na dane prędkości yaw na poziomie DC i wysyłany jako komunikat do magistrali danych CAN.
3. Jednostka sterująca pojazdem (VCU) porównuje te dane z trajektorią żądaną przez kierowcę.
4. Funkcja dystrybucji momentu obrotowego oblicza polecenia momentu, które należy wysłać do każdego silnika.
5. System działa cyklicznie: każdy pomiar staje się danymi wejściowymi dla następnej decyzji dotyczącej momentu, a pojazd nadal podąża za optymalną trajektorią.

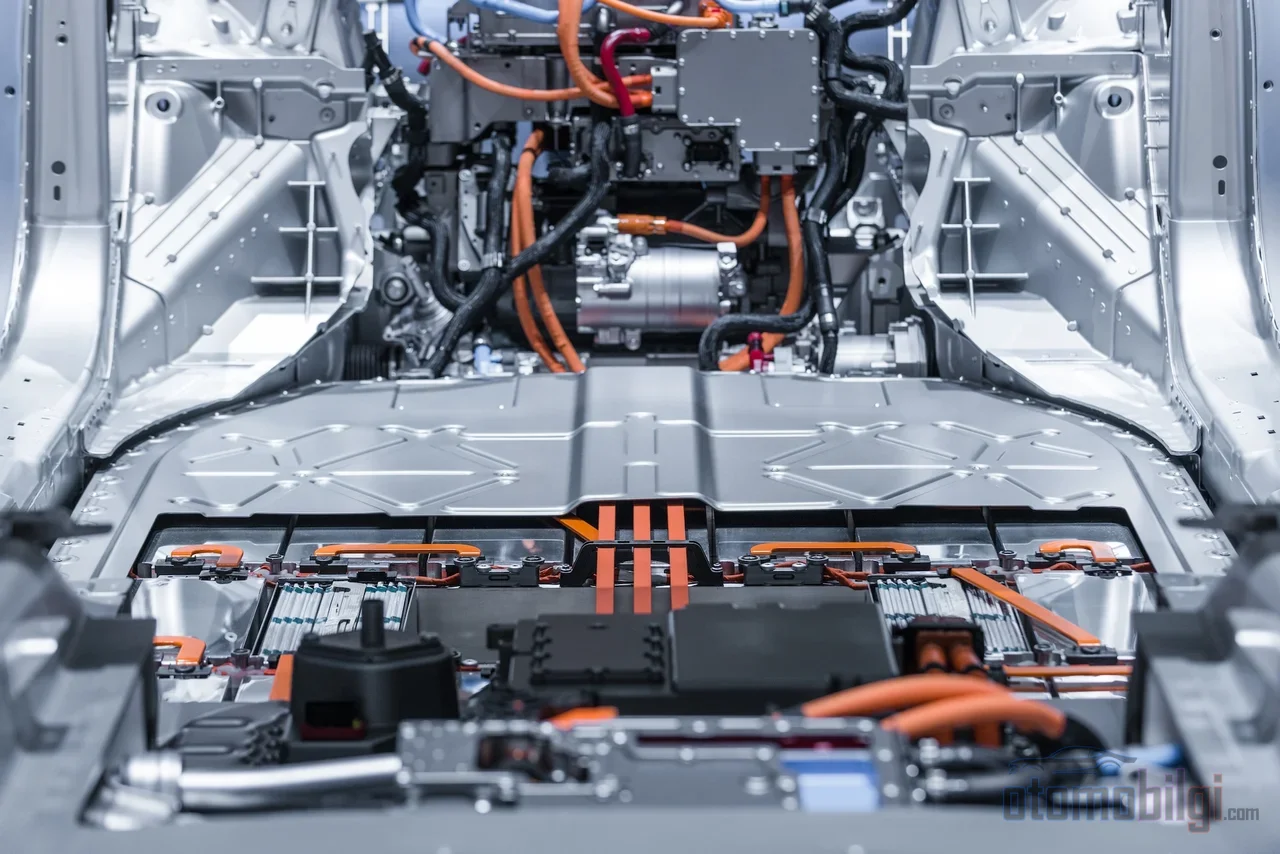

Fizycznym wykonawcą tego łańcucha jest falownik trakcyjny. Przetwarza on wysoko­napięciowy prąd stały z akumulatora na kontrolowany prąd zmienny, którego silnik trakcyjny może użyć; za pomocą modulacji szerokości impulsów (PWM) reguluje prędkość i moment silnika, a także zarządza hamowaniem rekuperacyjnym przez ten sam sprzęt. Wektoryzacja momentu obrotowego to więc nie osobne pudełko, lecz praca programowo-algorytmiczna prowadzona wspólnie przez falownik i VCU.

W nowoczesnych architekturach ta praca dzieli się na dwie warstwy. Warstwa górna dzieli moment między przednią i tylną osią w sposób zmniejszający zużycie energii; warstwa dolna natomiast wytwarza moment yaw bezpośrednio za pomocą różnicy momentu między lewym i prawym kołem. Efektywność i dynamizm to dwa różne cele tego samego systemu realizowane na dwóch różnych warstwach.

Co się dzieje w EV z jednym silnikiem? Wirtualny dyferencjał i kontrola poślizgu

Nie można oczekiwać, że EV z jednym silnikiem i jedną osią będzie w klasycznym sensie wykonywał wektoryzację momentu: lewe i prawe koło są mechanicznie połączone, a silnik wytwarza jeden moment. W tym miejscu wchodzi do gry wirtualny dyferencjał: oprogramowanie sterujące, monitorując prędkości kół, elektronicznie naśladuje pracę, którą powinien wykonać fizyczny dyferencjał. Gdy wykryte zostanie ślizgające się koło, system ogranicza moment lub włącza hamowanie rekuperacyjne, aby stłumić poślizg; celem nie jest tworzenie dodatkowego momentu yaw na zakręcie, lecz zapobieganie utracie mocy i utrzymanie stabilności.

Ten problem jest od dawna badany w literaturze dotyczącej sterowania kołami z niezależnym napędem. Dostępne są różne strategie - od metod nieopierających się na współczynniku poślizgu, które szacują maksymalny możliwy do przeniesienia moment obrotowy, po podejścia kontroli trybu utrzymujące współczynnik poślizgu poniżej granicy około 20%. Ich wspólne mianowniki są następujące: jeśli poślizg wykracza poza obszar, w którym opona przenosi zarówno przyczepność do nawierzchni, jak i siłę kierowania, kontrola nad pojazdem szybko słabnie; zadaniem oprogramowania sterującego jest utrzymanie momentu obrotowego w tych granicach.

Równowaga w skali milisekund w architekturze z dwoma silnikami

W elektrycznym pojeździe z dwoma silnikami i napędem na cztery koła silniki przedni i tylny są sterowane niezależnie za pomocą oprogramowania. Ta niezależność daje możliwość zarządzania nie tylko rozdziałem napędu, ale także granicami fizyki. Podczas gwałtownego przyspieszania ciężar pojazdu przenosi się na tył; przyczepność przednich kół maleje. W takiej sytuacji system może zmniejszyć moment obrotowy wysyłany do przedniego silnika, zapobiegając utracie przyczepności - podczas gdy w systemie spalinowym wymaga to dużego wysiłku przy użyciu sprzęgieł mechanicznych, oprogramowanie EV bezpośrednio steruje momentem obrotowym silnika.

Zachowanie w zakręcie zarządzane jest według tej samej logiki. Gdy moment obrotowy jest przenoszony między przednią a tylną osią, zmienia się charakter skrętu pojazdu: rozdział z przewagą na tył zmniejsza podsterowność, czyli niechęć kierownicy do skręcania. Mierzalna korzyść jest jasna: wektoryzacja momentu obrotowego zapewnia ciągły moment odchyłania ponad tym, co daje konwencjonalne zawieszenie, obniża gradient podsterowności, poszerza zakres, w którym reakcja pojazdu działa liniowo, i zwiększa maksymalne osiągalne przyspieszenie boczne.

Ceną tego asymetrycznego momentu obrotowego jest nagrzewanie. W dłuższym zakręcie silniki zewnętrzne wytwarzają wyraźnie wyższy moment obrotowy niż wewnętrzne; temperatura silników zewnętrznych rośnie, podczas gdy w silnikach wewnętrznych maleje. Termodynamika przenoszenia mocy zależy od danych wejściowych kierowcy i zapotrzebowania na moment obrotowy wynikającego z algorytmu sterowania - co oznacza, że wektoryzacja jest również termicznym parametrem projektowym przy doborze wielkości silników.

Architektury z czterema silnikami: Jeden silnik na koło

Konfiguracja z czterema silnikami, w której każde koło ma oddzielny silnik, jest postrzegana jako logiczny szczyt wektoryzacji momentu obrotowego. Moment obrotowy każdego koła może być sterowany indywidualnie i niezależnie; reakcja silnika jest szybka i można osiągnąć wysoką wydajność energetyczną. Uważa się, że takie podejście umożliwia ostateczną wektoryzację momentu obrotowego, ponieważ w pełni zarządza momentem obrotowym wszystkich czterech kół.

Oczywiście ta architektura przenosi pytanie na grunt znany z codziennego życia: dlaczego nie ma jej w każdym pojeździe? Odpowiedź leży w równowadze między kosztem a pakowaniem. Cztery oddzielne silniki, cztery oddzielne falowniki i oprogramowanie sterujące, które nimi zarządza; do tego dochodzi złożoność oprogramowania kontroli poślizgu. 99|Interesująca uwaga inżynieryjna dotyczy doboru silników: Ciekawa uwaga inżynieryjna dotyczy doboru silników: ponieważ moment obrotowy rośnie w proporcji sześciennej do promienia silnika, silniki o strumieniu osiowym o wysokim stosunku momentu obrotowego do objętości pomagają spełnić te ograniczenia pakowania w konfiguracji z czterema silnikami.

Tryby jazdy i ich powiązanie z hamowaniem rekuperacyjnym

Tryb jazdy wybierany przyciskiem na kierownicy zmienia charakter algorytmu wektoryzacji momentu obrotowego. Bardziej sportowy tryb, agresywniej regulując różnicę momentu obrotowego między dwiema stronami lub dwiema osiami, zapewnia szybszą reakcję układu kierowniczego i bardziej zwinne zachowanie na zakrętach; interwencje systemu stabilizacji są ograniczone. W trybach nastawionych na komfort system interweniuje późno albo utrzymuje różnicę momentu blisko symetrii. W wielotrybowych układach dwusilnikowych przejścia te odbywają się za pośrednictwem synchronizera, pomiędzy reżimem wektoryzacji momentu a maksymalnym momentem silnika.

Hamowanie rekuperacyjne też jest częścią tego równania. W EV z napędem tylnym, gdy włącza się rekuperacja, na tylne koła nakłada się dodatkowy moment hamowania, co może prowadzić do utraty przyczepności kół i problemów ze stabilnością. I właśnie tutaj wkracza wektoryzacja momentu obrotowego: redystrybuując moment hamowania między koła, zapobiega poślizgowi. Skoordynowane zarządzanie hamowaniem, trakcją i kontrolą podwozia w ramach jednej strategii znajduje się w centrum aktualnych dyskusji inżynieryjnych w tej dziedzinie.

Warto? Luksus? Równowaga między kosztem a korzyścią

Rzeczowa ocena wektoryzacji momentu powinna odpowiedzieć na dwa pytania: Czy system robi różnicę w normalnej jeździe i ile kosztuje? Korzyści nie są odczuwalne w większości jazdy z umiarkowaną prędkością po suchym asfalcie; różnica ujawnia się na śliskich nawierzchniach, w agresywnych zakrętach i jeździe na granicy przyczepności. System jest ponadto skomplikowany i drogi; naprawa po awarii też nie jest łatwa.

Istnieje jednak długoterminowe oczekiwanie: uważa się, że wektoryzacja momentu, podążając śladem ABS-u, kiedyś uważanego za luksus, może w przyszłości stać się standardową funkcją bezpieczeństwa. W obszarze efektywności energetycznej również istnieje aktywny obszar badań: zarówno podział momentu przód/tył, jak i optymalna dystrybucja momentu zmniejszająca całkowite zapotrzebowanie na moc w pojazdach z silnikiem przy każdym kole, są w centrum aktualnych badań. A zatem technologia dojrzewa nie tylko jako narzędzie osiągów, ale także jako narzędzie efektywności.

Podsumowanie: Choreografia tańca zapisana jest w oprogramowaniu

Wektoryzacja momentu obrotowego to dyscyplina dynamiki pojazdu, która w samochodach elektrycznych przekształciła się z mechanicznego cudu w umiejętność programową. W modelach jednosilnikowych tłumi wirtualną różnicę poślizgu, w modelach dwusilnikowych zarządza równowagą między osiami, a w architekturach czterosilnikowych wprowadza każde koło indywidualnie do choreografii. W miarę jak przyspiesza ta pętla przechodząca przez czujniki, jednostkę sterującą i falownik, miejsce podwozia epki spalania wewnętrznego zajmuje mierzalne, regulowalne i aktualizowalne doświadczenie jazdy. Z perspektywy inżyniera najciekawszy jest ten właśnie aspekt: to samo podwozie z innym oprogramowaniem może wykazywać zupełnie inne zachowanie pojazdu.
