Miért került a vezérműtengely a hengerfejbe?

Belső égésű autó története
Létrehozás: 22 október 2026

A hengerfej felépítése a cammillra az belső égésű motor 130 éves, leghosszabb életű mérnöki csatájának győztes oldala lett.

Az oldal megosztása

Az a kérdés, hogy a szelepek hol helyezkednek el a motorban és milyen mechanizmussal vezéreljük őket, az belső égésű motor történetének egyik leghosszabb ideig tartó mérnöki vitáját táplálta. A válasz; a szelepeket a blokkban tartó L-head elrendezéstől, a blokkon belüli bütykön keresztül a tolórudakkal a hengerfej szelepeit nyitó OHV-ig, onnan a bütyköt a hengerfejbe vivő OHC és DOHC architektúrákig egy 130 éves evolúciós vonalat követett. Ez a cikk az evolúció mérföldköveit és minden tervezés valós előny-hátrány egyensúlyát technikai adatokkal tárgyalja.

Kiemeltek

1876: Nikolaus Otto működő első négyütemű motorja a gőzgépektől örökölt csúszószelepeket használt.
1894: A Diesel prototípus mutatta be az első ismert OHV motort bütyköstengely + tolórúd + rocker kar elrendezéssel.
1904: A Buick Model B a világ első sorozatgyártású OHV motorja; ugyanabban az években a Marr Auto-Car az első ismert OHC motorok egyikét használta.
1980: Az Alfa Romeo Spider 2000 az első sorozatgyártású motor változó szelepvezérléssel; az ötlet gyökere az 1903-as Cadillac szabadalmig nyúlik vissza.
1994: A Mercedes-Benz 500I tolórudas motorja nagy előnnyel nyerte az Indianapolis 500-at az OHC-t használó riválisokkal szemben.

Miért Került a Bütyköstengely a Hengerfejbe? A Probléma Eredete

A kérdés egyszerűnek tűnik: a szelepeknek a lehető legközelebb kell lenniük az égéstérhez, mert minél rövidebb utat tesz meg a lángfront, annál kontrolláltabb az égés. De a bütyköstengely meghajtást igényel; a főtengelyről fogaskerékkel vagy lánccal kell forgatni. Ha a szelepeket a blokkba, azaz az égéstér alá helyezi, a bütyköstengelyt is a blokkba teheti, és az egész mechanizmust rövidre és egyszerűre tarthatja. Ha a szelepeket a fejbe viszi fel, vagy a bütyköt a blokkban tartva hosszú átviteli láncot kell kiépíteni, vagy a bütyköt is a fejbe kell vinni, kiterjesztve a hajtásrendszert. A szeleparchitektúra csatáinak egésze ennek a egyszerűség–hatékonyság feszültségnek különböző megoldásaiból áll.

Az első szereplők e feszültségen kívül kezdtek. Az 1876-os első működő Otto motor a gőzgép hagyományából átvett csúszószelepekkel működött. Ahogy a belső égésű motor érett, a csúszószelepek helyét a mai értelemben vett pántos szelepek vették át; kis súrlódási felülettel, magas reakciósebességgel rendelkező tervezés. Olyan korai járműveken, mint az 1885-ös Daimler Reitwagen, érdekes átmeneti forma látható: a szívószelepek a fejen voltak, de nem bütykkel, hanem a szívóütemben keletkező vákuummal, azaz atmoszférikusan nyíltak; a kipufogószelepek viszont még a blokkban voltak, és a bütyköstengellyel voltak vezérelve.

L-head: Az Egyszerűség Aranykora és Határa

A flathead vagy L-head nevű elrendezésben a szelepek mindkettője az égéstér alatt, a blokkon belül van. A bütyköstengely a blokkban van, és közvetlenül nyitja a szelepeket; nincs tolórúd, rocker kar, a fején átvezető hajtási lánc. Ez egy olcsón gyártható, könnyen karbantartható, gyakorlatilag ingyenesen összeszerelhető motor. Az USA-ban ez az egyszerűség annyira vonzónak bizonyult, hogy a flathead motorok az 1950-es évek közepéig és végéig megőrizték elterjedtségüket.

De az egyszerűségnek volt ára: Mivel a szelepeket az égéstér szélére kényszerítették, a tér furcsa fordított L alakot vett fel. A lángfront megnyúlik, a hőhatásfok csökken, a magas fordulatszámon jelentkező levegőhiány elkerülhetetlenné válik. A mérnökök azon vágya, hogy az égéstér kompakt és gömbszerű maradjon, minden olyan nyomás forrása, amely a szelepeket a hengerfejbe akarta juttatni. Ez a nyomás végül a L-headet végleg kivitte a történelem színpadáról.

Az köztes hibridet sem szabad megfeledkezni: A F-head, vagyis az IOE (intake-over-exhaust) elrendezésben hengerenként egy szelep a blokkban, a másik a fejben található. Évekig gyártották, mint pragmatikus középutat, amely a szívószelepet felfelé emelve a mechanikai összetettség egy részétől megkímélte a konstrukciót.

OHV: Miért vált Amerika választásává a pushrod?

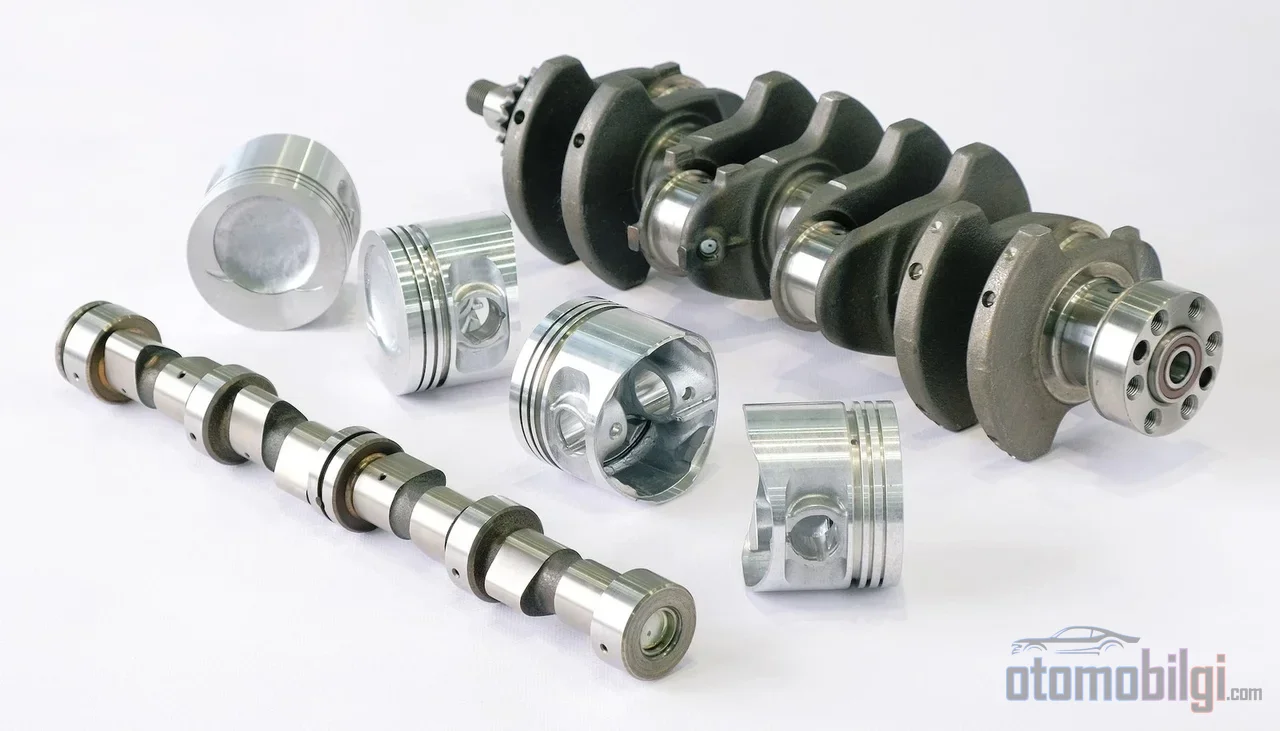

Pushrod motoru Amerika'yı fethetti çünkü düşük kaput, düşük ağırlık merkezi ve bol tork sunuyordu; bedeli ise yüksek devirde supap yüzmesiyle ödendi.

Az OHV elrendezés ügyes kompromisszum: a szelepek a fejbe kerülnek, az égéstér szabályos formát ölt; de a vezérműtengely a blokkban marad, és a szelepeket emelő, toldalékrúd (pushrod) és himbellanc révén irányítja. A harc pontosan ezen a láncon dől el. A lánc előnye vitathatatlan:

A motorháztető alacsonyabb, a súlypont lejjebb kerül; V-motoroknál a csomagolási előny jelentős.
A vezérműtengely közel van a főtengelyhez; rövid lánccal vagy közvetlen fogaskerék-áttétellel hajtják, nem létezik az OHC-nél ismert szíj-lánc-feszítő egyveleg.
A kenés egyszerűbbé válik: a himberek elegendők, a toldalékrudak üregesek lehetnek, egy kisebb olajpumpa is megteszi.
Alacsony fordulatszámon bőséges nyomaték és tartósság; pickupoknak és muscle caroknak szabott vaskos.

Az ára viszont a vezérmű mozgó alkatrészeinek számában rejlik. Az emelőből, toldalékrúdból és himberből álló tömeg tehetetlensége miatt magas fordulatszámon a szelepek nem tudják követni a tengelyt, és lebegni (szelep-lebegés) kezdenek. Ráadásul mivel a toldalékrudak helyet foglalnak a fejben, a hengerenkénti szelepszám gyakorlatilag kettőnél maxol ki; egy négy szelepes OHV fej annyira nehéz megvalósítani, hogy gyakorlatilag lehetetlennek mondható.

A történelmi sorrend is érdekes: az OHV régebbi gondolat, mint gondolnánk. Az 1894 -es dátumú Diesel-prototípus az első ismert OHV motor, vezérműtengely-toldalékrúd-himber lánccal működtetett felső poppet szelepekkel. 1896-ban William F. Davis amerikai szabadalmat kapott egy folyadékhűtéses hengerfejű OHV-re (működő modell nem készült); 1898-ban Walter Lorenzo Marr elkészítette OHV motoros trikkejét, és 1899 és 1902 között a Buick akkori alapításánál érlelte meg ezt a tervet. Az eredmény a 1904-es Buick Model B: a világ első sorozatgyártású OHV motorja, hengerenként két szelepes flat-twin. 1905-ben 750 darabot adtak el belőle, és azóta szinte minden Buick OHV maradt. 1911-ben még a Chevrolet is, hasonlóan a Buickhez, szinte kizárólag OHV-t gyártott.

Két eseményt érdemes megemlíteni, amely az OHV plafonját mutatja. Az 1994-es Indianapolisi 500-ön a Team Penske a szabályrésből adódó űrtartalom- és töltőnyomás-előnnyel felszerelt Mercedes-Benz 500I pushrod motorjával a pole-pozícióból indult, és nagy előnnyel utasította maga mögé az OHC-s versenytársait. 2008-ban a negyedik generációs Dodge Viper jelent meg az első sorozatgyártott, VVT-t használó pushrod motorral; 21. század elején a GM és a Chrysler a fogyasztás csökkentése érdekében hengerkikapcsolást épített pushrod V8-es motorjaiba. A pushrod minden olyan korszakban, amikor halálát mondták, egyszer újra levegőhöz jutott.

Az OHC felemelkedése: A kihívás Európából

Az OHC története ugyanolyan régi, mint az OHV-é, és paradox módon ugyanazon a néven keresztül vezet vissza: Walter Marr tervezési örökségét viselő 1904 Marr Auto-Car az ismert első OHC motorok egyikét használta. A vezérműtengely a hengerfejben található, közvetlenül a szelepek felett működik; a pushrod-lánc megszűnik, a szelepvezérlés szigorú pontosságot nyer. Ám évtizedeken keresztül ez a megoldás csak a nagy teljesítményű járművekhez folyamodott; a sorozatgyártás gazdaságossága szempontjából túl drága volt.

Az egyensúly a 20. század második felében változott meg. Az OHC az 1950-es évektől az 1990-es évekig lassú, de stabil görbével terjedt el, és a 21. század elejére (néhány észak-amerikai V8 kivételével) az autóipari motorok többségét felül vezérelt tengellyel gyártották. A két réteget szét kell választani: a SOHC elrendezésben egyetlen vezérműtengely van hengersoronként; együtt vezérli a szívó- és a kipufogószelepet, leggyakrabban hengerenként két szelepre korlátozódik, olcsó és könnyen karbantartható. A DOHC ezzel szemben két külön vezérműtengelyt használ a szívó- és a kipufogóoldalhoz; hengerenként négy szelep, kiváló légáramlás, magas fordulatszám-tűrés és VVT-támogatás - ez az elrendezés természetes terepe.

Egy apró lábjegyzet az építészeti besorolást is megnehezíti: egyes terveknél, mint a Ford CVH és az Opel CIH, a vezérműtengely a fejben van, de a szelepek alatt vagy mellett helyezkedik el. A mechanikai tények alapján ezek lényegében OHV-nek számítanak - a vezérműtengely fizikai helyzete mellett a vezérlési lánc is meghatározó.

Hány szelep hengerenként? A hatékonysági verseny születése

Amikor a vezérműtengely a fejbe került, a következő lépés nyilvánvaló volt: több szelep hengerenként. A többszelepes tervek gyökerei egészen az 1912 évi versenyautókig nyúlnak vissza, de a koncepció tényleges szabvánnyá válása az 1980-as évek közepére tehető. A Ferrari 308 GTB Quattrovalvole (1982) és a BMW M635CSi (1983) olyan modellek voltak, amelyek megmutatták, hogy a hengerenkénti négy szelep szinte kötelező a nagy teljesítmény világában. A négy szelep; a szívó és a kipufogó külön-külön optimalizálását, a gyújtógyertya szoba közepéhez való közeledését és a magas fordulatszámon történő légzési kapacitás növekedését jelentette.

A négy szelep sem volt plafon: az 1980-as évektől a 2000-es évek elejéig tartó időszakban az ötszelepes motorok népszerűek voltak, de mindig különlegesek maradtak. Ahogy nőtt a bonyolultság, csökkent a nyereség; az öt szelep mérnöki show maradt, nem lett ipari standard.

A DOHC ikonikus példáinak listája széles: a Alfa Romeo Twin Cam (1954), a Chrysler Hemi (1964) és a Honda által 1972-ben bemutatott CVCC architektúra e lista klasszikusai. A CVCC az Civic -kel 1975-ben lépett sorozatgyártásba, ezzel a Hondát a erőátviteli innováció vezető pozíciójába emelte, és a japán mérnökség a szelepművészet globális kihívásának jelképévé vált. Ugyanaz a Honda, 1989-ben jelentette be a VTEC-et az Integra -val; A program 1984 márciusában indult, és egy korai előpéldát láthattunk az 1987-es City-ben. A VTEC DOHC-alapú változó vezérlés és szelepemelés beállításai a Honda saját versenymotorjaihoz hasonlítható szinten voltak.

Változó szelepvezérlés: 80 évig tartó ötlet

A VTEC forradalminak tűnik, de a változó szelepvezérlés ötletének életkora meglepő. A 1903-as Cadillac Runabout az első példa, amelyet változó szelepmechanizmus szabadalmával jegyeztek be; a korabeli források azt írják, hogy a Cadillac akkoriban vezérlő által irányított VVT-t gyártott, ami három évvel Soichiro Honda születése előttre tehető. 1903-tól 1979-ig a Cadillac, a Porsche és a Fiat különböző VVT-terveket próbált ki, de egyik sem jutott el a sorozatgyártásig.

A küszöböt az 1980-as Alfa Romeo Spider 2000 átlépte: az első sorozatgyártású motor VVT-vel. Japánban is más a sorrend, mint azt a többség hiszi; Japánban az első VVT-s motort gyártó cég nem a Honda, hanem a Nissan. A Nissan NVCS (Nissan Valve-Timing Control System) rendszere az 1986-os évre nyúlik vissza, és először az VG30DE 3,0 literes, 24 szelepes V6-ban került felhasználásra. A Honda VTEC-je viszont a CBR400 motoron bemutatott REV (Revolution-modulated valve control) rendszerből ered. Tehát a VVT nem egyetlen feltaláló vagy egyetlen márka története; hanem egy 1903-ban szabadalmaztatott ötlet lassú érésének és az 1980-as években iparági szabvánnyá válásának története.

Desmodromikus szelepek: A rugót elengedők zsákutcája vagy kincse?

A szelepművészet legmarginalisabb megoldása egészen másképp közelíti meg a problémát: ne használjunk rugót a szelep zárásához. A desmodromikus rendszerben a szelep rugó helyett bütyök és kar rendszer segítségével pozitívan nyílik és záródik. Az előny az elméletben egyértelmű: a szeleprugók gyengesége megszűnik, rugóhibás kockázat nélkül sokkal magasabb szelepgyorsulás és lassulás engedélyezett. Nagy fordulatszámon teljesítménymegtakarítást is biztosít, és nem olyan bonyolult rendszer, mint amennyire a legtöbben hiszik.

Az ellenérv is legalább olyan erős: bármelyik motor valódi fordulatszám-plafonját nem a rugókockázat, hanem a szelepvezérlés tömege és geometriája határozza meg. A modern metalurgia és anyagtudomány a szelepkontrolst a korábbinál sokkal problémamentesebbé tette; ahogy a rugó mechanikai szilárdsága nőtt, a desmo önállóan hordozott előnye elolvadt. A Desmo ma elsősorban mechanikai eleganciájával és piaci értékével áll helyt, technikai indoklása pedig egyre gyengébb megoldásként határozható meg.

Melyik szelepművészet jobb? Összehasonlítás

Művészet	Bütyök helye	Tipikus szelepszám	Erőssége	Gyengesége
L-head (flathead)	Blokkban, szelepek a blokkban	hengerenként 2	Gyártási és karbantartási egyszerűség	Hatástalan égéstér, alacsony fordulatszám-határ
OHV (bütykös rudazat)	A blokkban, a szelepek a hengerfejben	Hengerenként 2	Kompakt csomag, alacsony fordulatszámú nyomaték, egyszerű hajtás	Magas fordulatszámon szeleplebegés, a 4 szelep nehézsége
SOHC	A hengerfejben, egyetlen vezérműtengely	Hengerenként 2	Egyszerű, olcsó, könnyen karbantartható	A DOHC-hoz képest korlátozott légáramlás
DOHC	A hengerfejben, szívó és kipufogó külön	Hengerenként 4 (általában)	Kiváló áramlás, magas fordulatszám, VVT-támogatás	Bonyolult és drága hajtási rendszer

A táblázatból egyetlen győztes sem kerül ki; erre jutnak a források közös következtetésként is. Nyomatékközpontú, nehézgépjármű- és V8-alkalmazásokban az OHV továbbra is ésszerű választás; kiegyensúlyozott sorozatgyártáshoz a SOHC elegendő; ha teljesítményről és üzemanyag-hatékonyságról van szó, a DOHC fejlettebb szelepvezérlésével és légáramlásával általában a leghatékonyabb választás. A GM pushrod-melóziája mögött is hasonló mérnöki számítás áll: a csúcskimenet és a motorháztérben való helyelőny ugyanabban a motorban egyesíthető.

A 130 év egyensúlya: Hol tartunk ma?

A szeleparchitektúra-háborúk zárófejezete nem hirdetett ki egyetlen győztest sem. A Flathead eltűnt a történelemből; az OHV Észak-Amerika pickup- és V8-világában szűk, de szilárd bázisra szorult; míg a DOHC és a VVT kombinációja a teljesítmény és a hatékonyság tényleges szabványává vált. A vezérműtengely hengerfejbe való áthelyezése 1904-ben egy tengelykapcsolós kíváncsiságként kezdődött, fél évszázad alatt teljesítményelőnnyé vált, az 1990-es években pedig az iparág alapértelmezésévé alakult át. A kérdés, hogy hol fog elhelyezkedni a szelep, párhuzamosan haladt azzal a kérdéssel, hogy a motor mennyire lesz hatékony, mennyire élénk és mennyire tartós - és 130 év után sem zárult le teljesen.
