ทำไมถุงลมถึงไม่พองออกในทุกอุบัติเหตุ?

ถุงลมจะพองออกไม่ได้ขึ้นอยู่กับความรุนแรงของการชน แต่ขึ้นอยู่กับคำสั่งจุดชนวนที่หน่วยควบคุมตัดสินใจภายในเสี้ยววินาที (มิลลิวินาที)
ถุงลมจะพองออกไม่ได้ขึ้นอยู่กับความรุนแรงของการชน แต่ขึ้นอยู่กับคำสั่งจุดชนวนที่หน่วยควบคุมตัดสินใจภายในเสี้ยววินาที (มิลลิวินาที)

แชร์หน้านี้

การเห็นภาพรถที่ฝากระโปรงยุบหลังชนแล้วบ่นว่า "ทำไมถุงลมไม่พอง?" เป็นเรื่องที่พบได้มาก สิ่งที่แปลกคือ: บางครั้งอุบัติเหตุที่ดูร้ายแรงจริงๆ ถุงลมกลับเงียบสงัด แต่บางครั้งที่การชนดูเบากว่า ถุงลมกลับทำงานทั้งหมด คิดว่ามันสุ่มหรือเปล่า? ไม่ใช่ เพราะเบื้องหลังมีคอมพิวเตอร์เล็กๆ ที่ทำงานด้วยหน่วยมิลลิวินาทีคอยคำนวณตลอดเวลาและตัดสินใจว่า "จุดระเบิด / ไม่จุดระเบิด" แล้วการตัดสินใจนี้เกิดขึ้นได้อย่างไร และการที่ถุงลมไม่พองเป็นความผิดพลาด หรือเป็นทางเลือกที่ตั้งใจของวิศวกร? มาดำดิ่งเข้าไปข้างในกันเลย

ใครเป็นผู้ตัดสินใจ? หน้าที่ของหน่วยควบคุมถุงลมนิรภัย

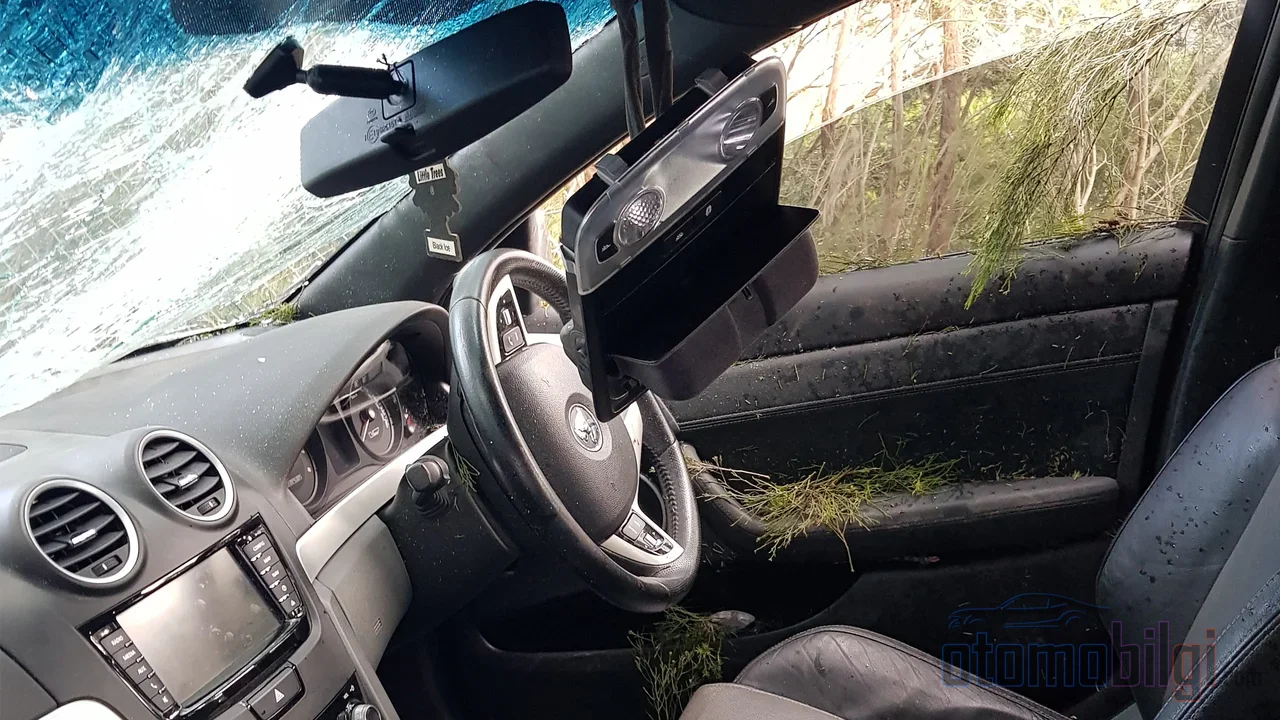

Her çarpışmada ateşleme kararını milisaniyeler içinde sensör verilerini okuyan kontrol ünitesi adlı elektronik beyin veriyor.

ชิ้นส่วนเดียวเท่านั้นที่ตัดสินว่าถุงลมจะพองหรือไม่: หน่วยควบคุมถุงลมนิรภัย หรือเรียกสั้นๆ ว่า ACU นี่คือสมองอิเล็กทรอนิกส์ขนาดเท่ากล่องที่ซ่อนอยู่แถวคอนโซลกลาง แต่ภารกิจสำคัญอย่างเหลือเชื่อ ข้างในมีเซ็นเซอร์วัดความเร่ง: เซ็นเซอร์เหล่านี้วัดอย่างต่อเนื่องว่ารถชะลอความเร็วเร็วแค่ไหน รอบๆ ยังเชื่อมต่อกับเซ็นเซอร์เสริมอีกด้วย: เซ็นเซอร์ด้านหน้าในห้องเครื่องที่แจ้งเตือนการชนด้านหน้าล่วงหน้า และเซ็นเซอร์วัดแรงดันที่ประตูซึ่งตรวจจับการชนด้านข้างจากการเพิ่มขึ้นอย่างฉับพลันของแรงดันอากาศ

คำถามที่ดี: ทำไมไม่ใช้เซ็นเซอร์เดียวแต่ต้องใช้หลายตัวขนาดนี้? คำตอบมีสองคำ: เซ็นเซอร์นิรภัย (safing sensor) หน่วยควบคุมจะจุดระเบิดถุงลมก็ต่อเมื่อทั้งเซ็นเซอร์ตรวจจับการชนและเซ็นเซอร์นิรภัยยืนยันการชนพร้อมกัน นั่นคือเซ็นเซอร์เพียงตัวเดียวที่ผิดปกติหรือส่งสัญญาณเสีย ไม่สามารถทำให้ถุงลมพองโดยไม่จำเป็นได้ ลองเปรียบเทียบกับกุญแจตู้เซฟ: การเปิดต้องใช้กุญแจสองดอกที่แยกจากกัน; แม้กุญแจดอกหนึ่งถูกขโมย ตู้เซฟก็ไม่เปิด นอกจากนี้ หน่วยยังอ่านภาระเครื่องยนต์ สัญญาณ ESP มุมพวงมาลัย และสถานะเบรก เพื่อจำแนกประเภทของอุบัติเหตุอีกด้วย ลองคิดว่าคุณมีเพื่อนร่วมงานที่เอาใจใส่ละเอียดถี่ถ้วนมาก

อัลกอริทึมการตัดสินใจ: สมรภูมิการคำนวณภายในมิลลิวินาที

มาถึงส่วนที่ตื่นเต้นจริงๆ กัน เพราะหน่วยควบคุมจะอยู่ในโหมดง่วงนอนระหว่างการขับขี่ปกติ ตัวประมวลผลจะ "ตื่นขึ้น" เมื่อค่าความเร่งเกินเกณฑ์ที่กำหนดไว้ล่วงหน้า และวงจรการคำนวณก็เริ่มต้นขึ้น หน่วยควบคุมจะสุ่มตัวอย่างการชะลอความเร็วทุก 1 มิลลิวินาที; เมื่อการชะลอความเร็วเกินระดับประมาณ 2 g การคำนวณอย่างจริงจังจะเริ่มทำงาน โดยคำนวณการเปลี่ยนแปลงความเร็วของการชน หรือ delta-V ในรูปแบบอินทิกรัล ค่า delta-V นี้คือเกณฑ์วัดโดยตรงของการตัดสินใจจุดระเบิด

ลำดับขั้นตอนดำเนินไปคร่าวๆ ดังนี้: การวัด, การเกินเกณฑ์, การอินทิเกรตการเปลี่ยนแปลงความเร็ว, การตรวจสอบความสอดคล้องของเซ็นเซอร์หลายตัว และสุดท้ายคือการตัดสินใจ fire/non-fire ส่วนการตรวจสอบความสอดคล้องสำคัญมาก: หน่วยจะพิจารณาว่าเรื่องราวที่เซ็นเซอร์ต่างๆ บอกนั้นสอดคล้องกันหรือไม่ แล้วถ้าชนเข้ากับสิ่งกีดขวางสูงบนถนนล่ะ? สิ่งกีดขวางไม่ได้สร้างการชะลอความเร็วที่เพียงพอตามทิศทางการเคลื่อนที่; ข้อมูลเซ็นเซอร์ไม่สอดคล้องกับเรื่องราวการชน และอัลกอริทึมจะไม่นับว่าเป็นอุบัติเหตุ นั่นคือฝันร้ายสยอง "ถุงลมพองตอนชนสิ่งกีดขวาง" นั้นเป็นสิ่งที่ไม่ควรเกิดขึ้นตามการออกแบบ

ไฮไลต์

  • ตัวควบคุมถุงลม (ACU) เป็นผู้ตัดสินใจ ต้องได้รับการยืนยันจากเซนเซอร์อิสระอย่างน้อยสองตัว
  • ถุงลมด้านหน้ามักจะพองตัวเมื่อเกิดการเปลี่ยนแปลงความเร็วจากการชนราว 25-30 กม./ชม. (เทียบเท่าการชนกำแพงแข็ง)
  • ในการชนด้านหลังและอุบัติเหตุพลิกคว่ำส่วนใหญ่ ถุงลมด้านหน้าจะไม่พองตัวตามการออกแบบ
  • การชนปกติจะใช้เวลา 80-150 มิลลิวินาที การตัดสินใจให้พองตัวต้องทำภายในประมาณ 30 มิลลิวินาทีแรก
  • หน่วยควบคุมยุคใหม่จะแบ่งความรุนแรงของอุบัติเหตุออกเป็นสี่ระดับ ในระดับเบา ถุงลมจะถูกตั้งโปรแกรมไม่ให้พองตัว

ค่าเกณฑ์สูงแค่ไหน? ขีดจำกัดการพองตัวในตัวเลข

แล้วถุงลมจะพองตัวเมื่อกระแทกแรงระดับใด? สำหรับถุงลมด้านหน้า ค่าทั่วไปคือการเปลี่ยนแปลงความเร็วจากการชนราว 25-30 กม./ชม. โดยเทียบเท่ากับการชนกำแพงแข็ง บางการประเมินระบุว่าสำหรับผู้โดยสารที่คาดเข็มขัด ช่วงนี้อาจลดลงเหลือ 13-22 กม./ชม. สาเหตุของความต่างคือการเลือกใช้เกณฑ์วัดแทน "เกณฑ์" ที่แน่นอน: คุณวัดความเร็วของรถ หรือวัดการเปลี่ยนแปลงความเร็วที่การชนทำให้ผู้โดยสารรู้สึก? ในการกระแทกที่แคบและมุ่งเป้า สถานการณ์จะเปลี่ยนไป: ในกรณีชนต้นไม้หรือเสาที่แคบ เกณฑ์การพองตัวอาจลดลงถึงระดับ 8 ไมล์/ชม. (ประมาณ 13 กม./ชม.) เพราะแรงกระแทกสะสมอยู่ที่จุดเดียว ในทางกลับกัน สำหรับการชนที่กระจายแรงไปทั่วพื้นที่กว้างกว่า เกณฑ์อาจสูงขึ้นถึงราว 18 ไมล์/ชม.

ยังมีแรงกดดันด้านเวลาอีกด้วย ซึ่งรุนแรงอย่างเหลือเชื่อ การชนปกติใช้เวลารวมทั้งหมด 80-150 มิลลิวินาที - ไม่ถึงครึ่งหนึ่งของการกะพริบตาด้วยซ้ำ แต่เพื่อให้ถุงลมมีประโยชน์ การตัดสินใจพองตัวต้องทำภายในประมาณ 30 มิลลิวินาที แรก เมื่อเริ่มนับถอยหลังแล้วก็ไม่มีทางย้อนกลับ ด้วยเหตุนี้ อัลกอริทึมจึงต้องเร็วมากและระมัดระวังมากในเวลาเดียวกัน สำหรับถุงลมแบบสองขั้นตอน (ปรับได้) การตัดสินใจไม่ใช่แค่เปิด/ปิด: ในความรุนแรงต่ำ จะยิงเฉพาะขั้นที่ 1 ทำให้ถุงลมพองตัวนุ่มกว่า ส่วนในแรงกระแทกที่รุนแรงมาก ทั้งสองขั้นจะทำงานพร้อมกันและถุงลมจะพองตัวเต็มปริมาตร

ระดับความรุนแรง: ทางลาดลับที่อยู่ข้างในถุงลม

หน่วยควบคุมยุคใหม่จะแบ่งอุบัติเหตุออกเป็นสี่ระดับความรุนแรงและตอบสนองต่อแต่ละระดับแตกต่างกัน นี่คือตารางที่เป็นบทสรุปทางวิศวกรรมของคำถามว่า "ทำไมไม่พองตัวในทุกอุบัติเหตุ?":

ระดับความรุนแรงของอุบัติเหตุการตอบสนอง
ระดับ 0เบาถุงลมไม่พองตัว ถือว่าเข็มขัดนิรภัยเพียงพอ
ระดับ 1ปานกลางขั้นที่ 1 ของถุงลม อาจพองตัวได้
ระดับ 2รุนแรงขั้นที่ 1 พองตัว
ระดับ 3รุนแรงมากทั้งสองขั้นยิงพร้อมกัน

ดังนั้นที่ระดับ 0 การที่ระบบบอกว่า "ถุงลมไม่พองตัว" ไม่ใช่การปฏิเสธ แต่เป็นคำตอบที่ถูกต้อง เข็มขัดนิรภัยก็รองรับผู้โดยสารในแรงกระแทกนั้นอยู่แล้ว การที่ถุงลมพองตัวไม่ใช่การป้องกันเพิ่มเติม แต่จะเป็นแรงกระแทกที่ไม่จำเป็นและเสี่ยงอีกด้วย อย่าลืมว่าตรรกะการตัดสินใจอิงกับความรุนแรงของการชน (การชะลอและการเปลี่ยนแปลงความเร็ว) ไม่ใช่ความเร็ว: ถุงลมไม่พองตัวเพราะคุณขับ 100 กม./ชม. แต่พองตัวเพราะแรงกระแทกทำให้คุณชะลอลงอย่างรุนแรงเพียงใด

อุบัติเหตุที่ถุงลมถูกตั้งโปรแกรมไม่ให้พองตัว

ตอนนี้มาดูสถานการณ์ที่สร้างความสับสนมากที่สุดทีละข้อกัน เพราะวิศวกรมีเหตุผลที่ชัดเจนสำหรับแต่ละกรณี

การชนด้วยความเร็วต่ำ: เข็มขัดก็พอแล้ว ทำไมต้องการถุงลม?

เมื่อการชนมีแรงกระแทกต่ำกว่าเกณฑ์ที่กำหนด ถุงลมจะไม่แตกออก ผู้ผลิตเขียนข้อความนี้ไว้อย่างชัดเจนในคู่มือ ตรรกะคือ ที่ระดับความรุนแรงเช่นนี้ เข็มขัดนิรภัยสามารถปกป้องผู้โดยสารได้เพียงพอด้วยตัวเอง และถุงลมไม่ให้ประโยชน์เพิ่มเติมเหนือกว่าเข็มขัด เป้าหมายที่นุ่มนวลก็เปลี่ยนผลลัพธ์ - เมื่อชนเข้ากับยานพาหนะที่จอดอยู่หรือแผงกั้น รถจะชะลอความเร็วอย่างค่อยเป็นค่อยไป ค่าการชะลอความเร็วสูงสุดจะต่ำลง และอาจไม่เกินเกณฑ์ที่กำหนด การชนที่เบี่ยงจากศูนย์กลาง (off-center) การชนที่มีมุมต่ำ และสถานการณ์อย่างการชนเสาด้วยส่วนปลายรถ ก็ไม่ส่งแรงกระแทกเพียงพอให้เซ็นเซอร์ นั่นคือแม้ความเสียหายจะดูรุนแรง แต่หากการชะลอความเร็วที่ผู้โดยสารรู้สึกไม่เกินเกณฑ์ ถุงลมก็จะยังคงหลับอยู่

การชนจากด้านหลัง: ทำไมถุงลมด้านหน้าจึงไม่แตกออกเลย?

รถที่วิ่งมาชนจากด้านหลังจะดันคุณไปข้างหน้า ไม่ใช่ไปข้างหน้าแบบเหวี่ยงออก นั่นคือผู้โดยสารจะถูกกดลงบนเบาะที่นั่ง ถุงลมด้านหน้ามีไว้เพื่อรองรับร่างกายที่พุ่งไปข้างหน้า ในการชนจากด้านหลัง ถุงลมที่พองตัวแล้วไม่ให้การปกป้อง แต่กลับกลายเป็นพื้นผิวที่ไม่มีประโยชน์เสียด้วยซ้ำ ด้วยเหตุนี้ ถุงลมด้านหน้าจึงถูกออกแบบให้ไม่แตกออกในกรณีชนจากด้านหลัง และคู่มืออย่างเป็นทางการของผู้ผลิตระบุตรงๆ ว่านี่ไม่ใช่ความผิดปกติ

อุบัติเหตุรถคว่ำ: ทำไมถุงลมจึงเงียบสงบ?

ในรถที่ไม่มีเซ็นเซอร์ตรวจจับเฉพาะสำหรับการคว่ำ ถุงลมด้านหน้าอาจไม่แตกออกเมื่อรถคว่ำ - เนื่องจากรูปแบบแรงกระแทกไม่เหมือนการชนด้านหน้าทั่วไป อัลกอริทึมจึงไม่ตัดสินใจสั่งจุดชนวน แต่สถานการณ์ก็ไม่ได้มืดสนิท: ถุงลมด้านข้างและถุงลมม่าน สามารถพองตัวได้ในบางกรณีในรถที่มีเซ็นเซอร์ตรวจจับการเอียงและการเอนตัวซึ่งสามารถรับรู้การคว่ำได้ ถุงลมม่านถูกออกแบบให้แตกออกเมื่อรถคว่ำโดยเฉพาะ เพื่อป้องกันไม่ให้ศีรษะทะลุออกไปนอกหน้าต่างเมื่อรถพลิกคว่ำลงบนหลังคา นั่นคือประโยค "ถุงลมไม่แตกออก" ไม่ได้หมายความว่า "ระบบทำงานผิดพลาด" เสมอไป จำเป็นต้องถามคำถามว่าถุงลมตัวไหน ในสถานการณ์แบบไหน

เบาะผู้โดยสาร: เซ็นเซอร์น้ำหนักมีผลต่อการตัดสินใจการเปิดใช้งานด้วย

อีกเรื่องหนึ่งที่ต้องพิจารณาคือด้านตรงข้ามถุงลม: ใครนั่งอยู่บนเบาะ? หากเซ็นเซอร์น้ำหนักในเบาะตรวจพบเงื่อนไขน้ำหนักต่ำ - เช่น เบาะเด็กหรือวัตถุเบาๆ - การเปิดใช้งานฝั่งผู้โดยสารจะถูกระงับตามปกติ ระบบขั้นสูงไปไกลกว่านั้น: น้ำหนักเบาะ การจำแนกภาพด้วยกล้อง และการตัดสินใจตรวจจับอุบัติเหตุถูกรวมเข้าด้วยกันเพื่อจำแนกว่าผู้โดยสารเป็นผู้ใหญ่ เด็ก หรือวัตถุ นอกจากนี้ยังประเมินท่าทางการนั่งของผู้โดยสารด้วย หากผู้โดยสารอยู่ในสภาวะ "out-of-position" หรือนั่งนอกตำแหน่งปกติ ถุงลมอาจไม่แตกออกแม้จะเกิดอุบัติเหตุก็ตาม เพราะเมื่อถุงลมพองตัวเข้ากับร่างกายที่อยู่ในระยะผิดพลาด มันจะสร้างความอันตรายแทนการปกป้อง

การไม่แตกออกเป็นความผิดพลาดหรือการออกแบบ? คำตอบที่ตรงไปตรงมา

หากให้ผู้ชี้ขาดตัดสิน: ถุงลมนิรภัยไม่ได้ถูกออกแบบให้แตกออกในทุกอุบัติเหตุ ท่าทีอย่างเป็นทางการของหน่วยงานด้านความปลอดภัยก็เป็นไปในทิศทางนี้ เงื่อนไขการชนอาจอยู่ในระดับที่ถุงลมไม่จำเป็น การประเมินของบริษัทวิศวกรรมที่ทำการวิเคราะห์อุบัติเหตุก็สรุปไปในทิศทางเดียวกัน: การที่ถุงลมไม่พองใหญ่ทีเดียวมักเป็นพฤติกรรมที่เหมาะสม เพราะอุบัติเหตุไม่รุนแรงพอที่จะต้องการการป้องกันจากถุงลม นั่นคือคำตอบของคำถามที่โกรธแค้นในตอนแรกว่า "ทำไมไม่พอง?" ส่วนใหญ่อาจเป็นเพราะ "ไม่จำเป็น"

แต่ก็มีอีกด้านหนึ่งของเหรียญ ในอุบัติเหตุระดับปานกลางหรือรุนแรง - แรงกระแทกที่ผู้โดยสารต้องการการป้องกันจริงๆ - การไม่พองอาจไม่ใช่ทางเลือกการออกแบบ แต่เป็นสัญญาณของความผิดปกติ สาเหตุที่พบบ่อยที่สุด: เซ็นเซอร์ชำรุด หน่วยควบคุมผิดพลาด ปัญหาไฟฟ้า หรือการที่ไม่เคยเปลี่ยนถุงลมหลังจากอุบัติเหตุครั้งก่อน เวลาซื้อรถมือสอง อย่าลืมข้อสุดท้ายนี้เด็ดขาด; หากไม่ได้ติดตั้งถุงลมใหม่แทนถุงลมที่พองแล้ว ถุงลมนั้นจะไม่พองอีกเลย และถุงลมทุกใบใช้ครั้งเดียว; ต้องเปลี่ยนทั้งหมดพร้อมตัวพอง ไม่มีคำว่าซ่อมแล้วใช้ซ้ำ

ขอแนะนำเคล็ดลับที่เชื่อถือได้: ไฟเตือน airbag บนแผงหน้าปัดไม่ได้ติดขึ้นมาเปล่าๆ เมื่อระบบตรวจพบปัญหา มันจะเตือนคุณด้วยไฟดวงนี้; หากไฟติดอยู่ ถุงลมอาจไม่พองในเวลาที่จำเป็น เนื่องจากเซ็นเซอร์ชำรุดหรือปัญหาไฟฟ้า การเมินไฟเตือน ก็เหมือนกับชนกับเสาสัญญาณควันแล้วเดินหน้าต่อ

คำถามที่พบบ่อย

  • ถุงลมจะพองเมื่อชนเนินหรือไม่? ไม่; เซ็นเซอร์และการตรวจสอบความสอดคล้องไม่นับปัจจัยอย่างเนินเป็นอุบัติเหตุ
  • เกิดอะไรขึ้นกับหน่วยควบคุมหลังถุงลมพอง? หน่วยจะบันทึกข้อมูลอุบัติเหตุและล็อคตัวเอง; ต้องซ่อมหรือเปลี่ยนใหม่
  • ถุงลมจะพองโดยไม่มีอุบัติเหตุได้หรือไม่? นานๆ ครั้งมาก; อาจเกิดจากเซ็นเซอร์ชำรุดหรือวงจรลัด
  • ถุงลมที่ไม่พองสามารถนำกลับมาใช้ใหม่ได้หรือไม่? ไม่; ถุงลมและตัวพองใช้ครั้งเดียว ต้องเปลี่ยนทั้งชุด

สรุปสั้นๆ มีดังนี้: ถุงลมไม่ใช่สัญชาตญาณ แต่เป็นการคำนวณ หน่วยควบคุมอ่านการชะลอตัวในทุกมิลลิวินาที คำนวณการเปลี่ยนแปลงของความเร็ว เปรียบเทียบข้อมูลจากเซ็นเซอร์ และสั่งจุดชนวนเฉพาะเมื่อแรงกระแทกรุนแรงพอที่จะต้องการการป้องกันจริงๆ ความเร็วต่ำ การชนจากด้านหลัง การพลิกคว่ำ ผู้โดยสารที่ไม่เหมาะสม - ในกรณีเหล่านี้ การเงียบไม่ใช่ข้อบกพร่อง แต่เป็นสิ่งที่ระบบควรทำอย่างแม่นยำ ความสงสัยว่ามีความผิดปกติควรเกิดขึ้นในใจเฉพาะเมื่อไม่พองในอุบัติเหตุระดับปานกลางถึงรุนแรง พร้อมกับไฟเตือนที่ติดอยู่ นั่นคือแทนที่จะบ่นว่า "ทำไมถุงลมไม่พอง?" อีกครั้ง ให้ถามสิ่งนี้ก่อน: แรงกระแทกนี้ต้องการถุงลมจริงๆ หรือไม่?
