ทำไม Top Fuel Dragster ถึงไม่พุ่งขึ้นไปบนฟ้า?

ลองคิดดูสักครั้ง: เครื่องยนต์ที่เผาไนโตรมีเทนวินาทีละสี่ลิตร พาคุณทะยานเกิน 480 กิโลเมตรต่อชั่วโมงในเวลาเพียงแค่สามเท่าของช่วงเวลาที่คุณกะพริบตาหนึ่งครั้ง แล้วทำไมสิ่งนี้ถึงไม่ลอยขึ้นจากพื้น? ฉันถามจริงนะ ปีกเครื่องบินยกน้ำหนักขึ้นได้ ส่วนปีกของ dragster ก็ตัดผ่านอากาศด้วยความเร็วที่ใกล้เคียงกัน แล้วทำไมอาวุธเพรียวบางที่ไม่มีเบาะผู้โดยสารคันนี้ ตลอดระยะห่างหนึ่งในสี่ไมล์ กลับกดดันลงพื้นแทนที่จะพุ่งขึ้นฟ้า?

คำถามที่เราจะตอบในหน้านี้ก็คือ: ทำไม Top Fuel dragster ถึงไม่บิน? คำตอบสั้นๆ อยู่ที่ปีก ส่วนคำตอบยาวนั้นซ่อนอยู่ในฟิสิกส์ ไปเริ่มกันเลย

Downforce คืออะไร? ฝาแฝดปีกเครื่องบินแต่หัวกลับด้าน

มาวางแนวคิดพื้นฐานกันก่อน Downforce หรือแรงกด คือแรงอากาศพลศาสตร์ที่กดรถลงสู่พื้นถนน บางคนเรียกมันว่าแรงยกลบด้วยซ้ำ เพราะมันทำงานตรงข้ามกับสิ่งที่ปีกเครื่องบินทำอย่างสิ้นเชิง ปีกเครื่องบินสร้างความต่างของแรงดันระหว่างกระแสอากาศด้านบนและด้านล่างเพื่อยกตัวขึ้น ขณะที่ปีกของ dragster ใช้หลักการเดียวกันแต่กลับด้านเพื่อกดลงแทน

แล้วทำไมเราถึงต้องการมัน? เพราะยิ่งแรงกดมากขึ้น ยางยิ่งถูกกดลงบนถนนแน่นขึ้น การยึดเกาะถนนเพิ่มขึ้น และความเสถียรที่ความเร็วสูงก็ดีขึ้นตามไปด้วย ลองนึกภาพแบบนี้: มันเหมือนกับความต่างระหว่างการขี่จักรยานในวันลมแรง กับการขี่ไปพร้อมกับแบกลังสองใบ เมื่อมีน้ำหนัก ล้อจะเกาะพื้น และการเด้งก็ยากขึ้น ปีกของ dragster ก็ทำสิ่งนี้พอดี เพื่อถ่ายทอดพลังงานไนโตรลงสู่พื้นถนน

และส่วนที่เหมือนฉากหนังที่สุดของเรื่องนี้ก็คือ: แรงนี้ไม่คงที่ แรงอากาศพลศาสตร์เพิ่มขึ้นตามกำลังสองของความเร็วโดยประมาณ นั่นคือถ้าคุณเพิ่มความเร็วเป็นสองเท่า แรงกดและแรงต้านอากาศของคุณจะเพิ่มขึ้นราวสี่เท่า เมื่อวิ่งผ่านครึ่งทาง อากาศที่กดทับรถจะดุดันจนเปรียบเทียบกับอากาศในช่วงต้นไม่ได้เลย การเติบโตนี้ในอากาศเป็นทั้งปัญหาและทางแก้ - สาเหตุคุณจะได้เห็นในอีกไม่ช้า

แรงกดอากาศ 7,000 ปอนด์: ปีกกดลงจริงๆ มากแค่ไหน?

มาดูตัวเลขกัน เพราะตัวเลขพวกนี้บ้าคลั่งจริงๆ Top Fuel dragster มีพื้นผิวอากาศพลศาสตร์หลักสองส่วน และทั้งสองออกแบบมาเพื่องานหนัก:

• ปีกหน้า: สร้างแรงกดราว 700 ปอนด์ (317 กก.)
• ปีกหลัง: สามารถสร้างแรงกดได้มากกว่า 5,000 ปอนด์ (มากกว่า 2,270 กก.)

นั่นคือปีกทั้งสองข้างรวมกัน กดสิ่งนี้ลงพื้นด้วยแรงที่มากกว่าน้ำหนักตัวรถเองหลายเท่า ลองนึกว่ามีช้างมองไม่เห็นนั่งอยู่บนรถ ขณะที่ปีกหลังสร้างแรงมหาศาลเช่นนี้ ปีกหน้าทำหน้าที่เป็นตัวถ่วงดุลที่ป้องกันไม่ให้หัวรถยกขึ้น ทั้งสองทำงานร่วมกัน ขาดตัวใดตัวหนึ่งไป สมดุลก็พังทลาย

แล้วปีกสร้างแรงนี้ได้อย่างไร? ปีกหลังได้รับการออกแบบให้มีรูปร่างเหมือนปีกเครื่องบินที่กลับหัว ความต่างของแรงดันเกิดขึ้นระหว่างกระแสอากาศด้านบนและด้านล่าง และความต่างนี้ผลักปีกลงด้านล่าง ง่ายแต่ได้ผล - มนุษย์ใช้ฟิสิกส์แบบเดียวกันที่ใช้ลอยอยู่ในอากาศมานาน 100 ปี คราวนี้ใช้เพื่อไม่ให้ลอยขึ้นไป

ทุกอย่างมีราคาของมัน: การชดเชยระหว่างแรงกดและแรงต้านอากาศ

จุดนี้เองที่ความตึงเครียดหลักของเรื่องราวเริ่มต้นขึ้น อากาศไม่ได้ให้อาหารกับคุณฟรี ๆ หรอก ส่วนประกอบเกือบทุกชิ้นที่สร้างแรงกดลง - ปีก, splitter, ดิฟฟิวเซอร์ - ยังสร้างแรงต้านอากาศ หรือที่เรียกว่า drag ในเวลาเดียวกันด้วย เมื่อคุณพยายามเพิ่มอย่างหนึ่ง บ่อยครั้งคุณก็ต้องเพิ่มอีกอย่างหนึ่งด้วย นี่คือการชดเชยที่พื้นฐานที่สุดของอากาศพลศาสตร์

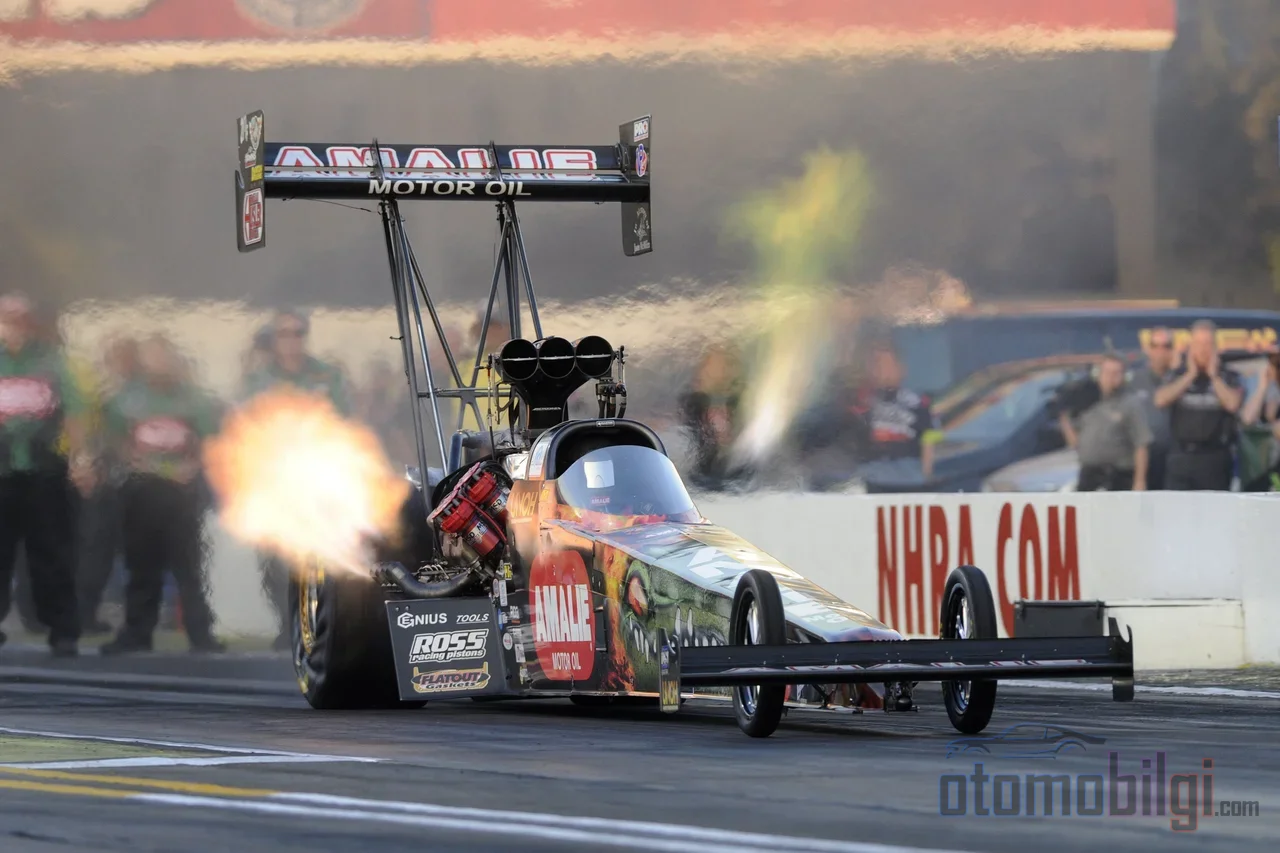

ลองนึกภาพว่าคุณเพิ่มมุมของปีกให้ชันขึ้น คุณได้แรงกดเพิ่มขึ้น ยอดเยี่ยม แต่ลมหลังปีกจะแยกตัวรุนแรงขึ้นและเกิด drag เพิ่มมากขึ้น แรงต้านที่เพิ่มขึ้นตามกำลังสองของความเร็วนี้ บังคับให้เครื่องยนต์ต้องใช้พลังงานส่วนหนึ่งไปดันอากาศแทนที่จะใช้ขับเคลื่อนรถบนถนน การจูน dragster ที่ดี คือศาสตร์ของการหาจุดกลางทองระหว่างสองแรงนี้: เกาะถนนพอดี แต่ไม่ช้าเกินจำเป็น

ประสิทธิภาพจึงวัดกันด้วยอัตราส่วน lift-to-drag นั่นคืออัตราส่วนระหว่างแรงกดกับแรงต้าน ประเภทของ drag ก็ไม่ได้มีชนิดเดียว:

• แรงต้านจากแรงดัน: แรงต้านที่เกิดจากอากาศที่อัดแน่นอยู่ด้านหน้ารถ โดยทั่วไปส่วนนี้มีสัดส่วนมากที่สุด
• แรงต้านเหนี่ยวนำ: ราคาที่ต้องจ่ายสำหรับความปั่นป่วนที่ปีกทิ้งไว้ด้านหลังขณะสร้างแรงกด
• แรงต้านจากแรงเสียดทานผิว: ส่วนแบ่งที่เล็กกว่าแต่หลีกเลี่ยงไม่ได้ ซึ่งเกิดจากการเสียดทานของอากาศตลอดผิวหน้าของตัวถัง

เพราะเหตุนี้ตัวถังของ dragster จึงบางและยาวอย่างที่เห็น: ถูกออกแบบให้อากาศด้านหน้าถูกตัดผ่านและทิ้งความปั่นป่วนหลังลำตัวให้น้อยที่สุดเท่าที่จะเป็นไปได้ ถึงเวลามาถึงคำถามที่คุณสงสัยแล้ว: เมื่อปีกหลังกดลงมากขนาดนั้น ทำไมรถไม่พลิกคว่ำ?

ทำไมรถติดปีกยักษ์ถึงไม่พลิกคว่ำเวลาเร่ง?

หัวใจของหน้านี้อยู่ตรงนี้ คำถามที่ฟังดูสมเหตุสมผล: ถ้าปีกหลังออกแรงกดลงบนรถเป็นพัน ๆ ปอนด์ แรงนี้ก็กดท้ายรถลงพื้นด้วย แล้วมันไม่ยกจมูกรถขึ้นเหรอ? ในทางทฤษฎีใช่ - แต่คำสำคัญของคำว่า "ทฤษฎี" นั้นคือ สมดุล

รถไม่พลิกคว่ำ ตราบใดที่การกระจายน้ำหนักรวมบนล้อจากแรงกดและน้ำหนักรถ ไม่เลื่อนไปด้านหน้ามากพอที่จะทำให้พลิกกลับได้ ใน Top Fuel dragster สมดุลนี้รักษาไว้ด้วยสามองค์ประกอบ ประการแรก ปีกหน้า: ปีกหลังกดลงมากเท่าไร ปีกหน้าก็ตอบโต้ด้วยแรงที่กดจมูกรถลงพื้นมากเท่ากัน ประการที่สอง ตัวถังยาว: ระยะห่างระหว่างปีกกับล้อหน้ายิ่งมาก ผลหมุนไปด้านหน้าของแรงมหาศาลด้านท้ายก็ยิ่งอ่อนแรงลง ประการที่สาม wheelie bar: แท่งยาวที่มีล้อเล็ก ๆ ยื่นออกไปหลังเพลาหลัง ทำหน้าที่เป็นประกันสุดท้ายป้องกันกรณีจมูกรถยกสูงเกินไป

และอย่าลืมสิ่งนี้ด้วย: แรงนี้ไม่ได้ถูกสร้างขึ้นในเสี้ยววินาที เนื่องจากความเร็วในตอนออกตัวยังต่ำอยู่ แรงกดจึงมีค่าน้อยมาก พลังที่แท้จริงของปีกจะออกฤทธิ์เต็มที่ก็ต่อเมื่อรถได้รับความเร็วสูงแล้ว และยางขนาดมหึมาที่กดแก๊สไว้กับพื้นได้รับความร้อนจนเหมาะสม นั่นคือแรงจากอากาศจะเพิ่มขึ้นอย่างเป็นขั้นตอนตามแรงที่กระทำต่อรถ โดยรถวิ่งไปในสมดุลที่ปรับตัวกับแรงนี้ได้ในทุกช่วงเวลา

โดยสรุป dragster ไม่ได้บินขึ้นไป เพราะแรงของปีกหลังที่ดึงรถไปข้างหลังและลงด้านล่างนั้นถูกทำให้เป็นกลางอย่างสมดุลด้วยปีกหน้า เรขาคณิตของตัวถังที่ยาว และการกระจายน้ำหนักที่กดลงบนพื้น ส่วนแรงต้านอากาศกลับทำตัวเป็นมิตรในจุดนี้: แรงต้านขนาดมหึมาที่ผลักรถจากด้านหลังนั้นทำหน้าที่เหมือนพันธมิตรที่ซ่อนอยู่ในการทำให้แรงที่จะยากส่วนท้ายรถขึ้นเป็นกลาง

0.8 วินาที: ทำไมแรงนี้จึงจำเป็นมากขนาดนี้?

หากปราศจากแรงกด รถเหล่านี้ก็ไร้ความหมายไปแล้ว เพราะไม่มีการยึดเกาะถนนแบบอื่นใดบนโลกนี้ที่จะรองรับการเร่งความเร็วระดับนี้ได้ Top Fuel dragster คือยานแข่งที่เร่งความเร็วได้เร็วที่สุดในโลก การเร่งจาก 0-100 mph หรือการขึ้นจาก 0 ไป 160 กม./ชม. สามารถทำได้ภายในไม่ถึง 0.8 วินาที รถสปอร์ตที่ผลิตจำหน่ายหากทำแรงเร่งระดับนี้ได้จะใช้เวลานานกว่าถึงสามเท่า dragster วิ่งระยะ 1,000 เฟรตจบภายในประมาณ 3.6 วินาที เร็วกว่าแรงเร่งตอนทะยานขึ้นของเครื่องบินขับไล่ เขาพูดกันแบบนั้นและก็ไม่ได้กล่าวเกินจริง

แน่นอนว่าสิ่งที่ถ่ายทอดแรงเร่งนี้ลงสู่พื้นไม่ใช่แค่ปีกเท่านั้น ยาง slick เกียร์คลัตช์ขนาดมหึมา และแรงบิดมหาศาลคืออีกครึ่งหนึ่งของเรื่องนี้ แต่หากไร้ซึ่งปีก กำลังที่เครื่องยนต์ผลิตได้จะหมุนฟรีโดยไม่มีการยึดเกาะของยาง และรถจะหมุนตัวหรือปลายหน้าชูขึ้น แรงกดคือนักแปลภาษาระหว่างกำลังของเครื่องยนต์กับพื้นผิวถนน เมื่อเครื่องยนต์หมุนเพียงประมาณ 540 รอบต่อนาทีในการวิ่งจากไฟนีออนถึงไฟนีออนแต่สามารถปลดปล่อยพลังม้าหลายพันตัว การเชื่อมต่อพลังนั้นสู่ถนนโดยไม่สูญเสียจึงหมายถึงทุกอย่าง

เมื่อการแข่งจบแล้วเกิดอะไรขึ้น? เบรกและร่มชูชีพ

งานของอากาศพลศาสตร์ไม่ได้จบลงแค่การเร่งความเร็ว ความเร็ว 480 กม./ชม. สามารถลดลงได้ระดับหนึ่งด้วยปีก: ทันทีที่นักขับปล่อยคันเร่ง แรงต้านอากาศซึ่งเพิ่มขึ้นตามกำลังสองของความเร็วจะเริ่มทำหน้าที่เหมือนเบรกอากาศขนาดมหึมา แต่หากเมื่อจบระยะศตวรรษมิลล์แล้วความเร็วยังสูงอยู่ ระบบเบรกร่มชูชีพจะเข้ามาทำหน้าที่ ร่มชูชีพที่ใช้ใน dragster และ Funny Car ได้รับการออกแบบให้เปิดในช่วงความเร็วประมาณ 190-250 mph และช่วยลดความเร็วของรถอย่างควบคุมได้

ความสัมพันธ์ระหว่างร่มชูชีพกับตัวถังก็ไม่ใช่เรื่องเล็ก: สมดุลแรงดันด้านหลังตัวถังส่งผลโดยตรงต่อความเสถียรของรถขณะเปิดร่มชูชีพ หากความต่อเนื่องเชิงโครงสร้างด้านหลังตัวถังเสียหาย สมดุลทางอากาศพลศาสตร์หลังจากจุดนั้นก็จะเสียไปด้วย ด้วยเหตุนี้ แชสซี ปีก ร่มชูชีพ และการออกแบบตัวถังจึงถูกพัฒนาโดยมองว่าเป็นหนึ่งเดียว ไม่ใช่แยกส่วนกัน อากาศพลศาสตร์ปรากฏตัวทั้งในตอนออกตัวและตอนจบการแข่ง เมื่อไฟกระพริบหนึ่งครั้งและร่มชูชีพเปิดออกหนึ่งครั้ง อากาศคือผู้พูดคำสุดท้ายทั้งสองด้าน

บทสรุป: การยึดเกาะพื้น ยากกว่าการบิน

นั่นจึงเป็นเหตุผลที่ Top Fuel dragster ไม่บินขึ้นไป: ปีกของมันถูกออกแบบมาไม่ใช่เพื่อยกมันขึ้นจากพื้น แต่เพื่อกดมันลงกับพื้น โปรไฟล์ปีกแบบกลับหัวสร้างแรงกดลงมากว่า 700 ปอนด์ด้านหน้า และมากกว่า 5,000 ปอนด์ด้านหลัง โดยแรงนี้จะส่งกำลังของเครื่องยนต์ยักษ์ลงไปสู่จุดสัมผัสเดียวระหว่างยางกับผิวถนน แรงต้านอากาศคือภาษีที่ต้องจ่าย แต่แรงต้านนั้นเองก็ช่วยหยุดรถในตอนจบการแข่งขันด้วยการจับมือกับร่มชูชีพ การดวลแบบสามวินาทีนี้ คือหนึ่งในการต่อรองที่งดงามที่สุดของมนุษยชาติกับอากาศ ครั้งต่อไปที่ดูวิดีโอ dragster ให้สังเกตปีกดูสักหน่อย - เพราะต่อจากนี้จะไม่มีใครเห็นว่าพื้นผิวส่วนไหนทำหน้าที่อะไรอีกแล้ว นอกจากคุณ
