Hệ thống cân bằng tự động của đèn pha phát huy tác dụng khi phần đuôi xe bị trọng lượng đè nặng

Công Nghệ Chiếu Sáng và Tầm Nhìn
Tác giả: Lütfi Mete Odabaşı
Ngày tạo: 25 Tháng 10 2026

Khi bạn chất đầy hành lý lên đường, việc đèn pha chiếu xuống mặt đường thay vì chói vào mắt người lái ngược chiều không phải là ngẫu nhiên, mà là một kỳ quan kỹ thuật có khả năng hiệu chỉnh trong vòng chưa tới một giây.

Chia sẻ trang này

Hệ thống tự động cân bằng đèn pha là hệ thống tự động kéo chùm sáng của đèn pha xuống khi phía sau xe bị hạ xuống do chở nặng: cảm biến trên trục sau đo độ nghiêng của thân xe, bộ điều khiển so sánh với góc mục tiêu và động cơ bước bên trong đèn pha điều chỉnh chùm sáng chỉ trong thời gian ngắn hơn nhiều so với một giây. Nói cách khác, khi bạn chất đầy cốp sau và lên đường mà đèn pha của bạn chiếu xuống mặt đường thay vì chói vào mắt người lái ngược chiều, đó không phải là sự tình cờ mà là kỹ thuật.

Điểm nổi bật

Hệ thống cân bằng đèn pha là yêu cầu pháp lý bắt buộc trên xe mới từ năm 1993
Góc chùm sáng mục tiêu thường thấp hơn đường chân trời 2-3 độ
Gần như toàn bộ các xe dùng đèn pha xenon đều sử dụng cân bằng động
Ở các hệ thống động, quá trình điều chỉnh nhanh đến mức trên màn hình kiểm tra chỉ hiện lên một ánh chớp ngắn
Trên đèn pha Matrix và thích ứng, cân bằng tự động được quy định bắt buộc qua các quy định kỹ thuật

Cân bằng đèn pha tự động hoạt động như thế nào?

Logic của nó thực ra dựa trên một câu hỏi rất đơn giản: Xe đang hướng về đâu? Khi bạn đặt hàng nặng vào cốp, phía sau xe bị hạ xuống, đầu xe ngẩng lên và khiến đèn pha cũng chiếu lên trên. Đối với người lái đang ngồi trên đường bằng, điều này có nghĩa là một bức tường ánh sáng chiếu thẳng vào mắt họ. Hệ thống cân bằng chính thức can thiệp đúng tại thời điểm này và kéo chùm sáng trở lại xuống mặt đường, tức là đúng góc độ.

Trong đội hình của hệ thống có bốn nhân vật chính: chính bộ đèn pha, một cơ cấu chấp hành di chuyển chùm sáng về mặt vật lý, các cảm biến chiều cao trên trục trước và sau, và một bộ điều khiển điều phối tất cả những thứ này. Bên cạnh đó, trong sơ đồ còn có các linh kiện phụ trợ như công tắc đèn và cảm biến vòng tua. Các cảm biến vận hành một vòng lặp liên tục: đo, gửi tín hiệu, so sánh với giá trị mục tiêu, ra lệnh nếu cần. Vòng lặp này được lặp lại nhiều lần mỗi giây; nghĩa là hệ thống không hoạt động thỉnh thoảng như bộ điều nhiệt của máy lạnh, mà gần như hoạt động liên tục không ngừng.

Bộ điều khiển so sánh góc pitching đo được với góc mục tiêu được lưu trong bộ nhớ của nó. Mục tiêu này thường thấp hơn đường chân trời 2-3 độ; vì đèn pha phải chiếu xuống mặt đường ở một khoảng cách nhất định phía trước, chứ không phải làn đường ngược chiều. Nếu có chênh lệch, bộ điều khiển gửi một lệnh điện áp đến các động cơ cân bằng trong đèn pha và các động cơ này xoay gương phản xạ hoặc mô-đun chiếu.

Cảm biến trục sau cảm nhận sự hạ xuống của thân xe như thế nào?

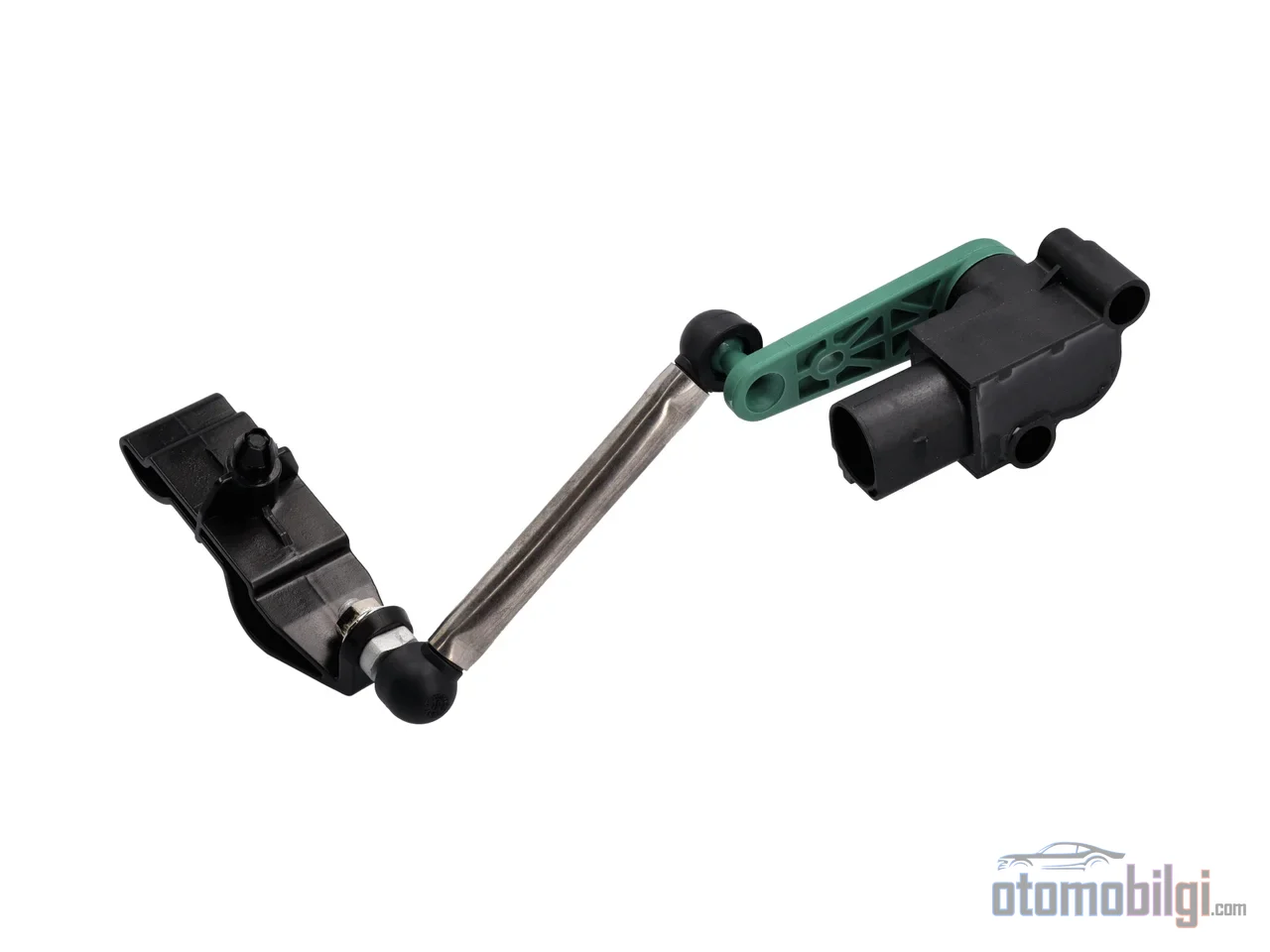

Bagaj doluken farı kör eden o birkaç derecelik çöküşü, arka akstaki sensör sıcaklıktan bağımsız hassasiyetle milimetresiyle yakalıyor.

Theo tôi, phần tinh tế nhất của công việc nằm ở phía cảm biến. Giải pháp phổ biến là một cảm biến mức cảm ứng: một rôto kim loại gắn với cần cảm biến tác động lên từ trường do nhiều cuộn cảm trên bảng mạch tạo ra. Khi vị trí rôto thay đổi, từ trường thay đổi và nhờ một chip chuyên dụng (ASIC) diễn giải sự thay đổi này, cảm biến đọc được mức độ nén của hệ thống treo. Điểm hay của cảm biến này, có thể xuất tín hiệu analog và PWM, là độ chính xác cao gần như độc lập với nhiệt độ. Ở các thế hệ mới, tín hiệu đã được giảm về định dạng PWM lặp lại được nén tới 75%; nhờ đó một thiết kế cảm biến duy nhất có thể được sử dụng trên các nền tảng khác nhau.

Trên các xe nhỏ gọn có một lối tắt thú vị: trên các mẫu xe có phần đuôi nhô ra ngắn, sự thay đổi tải trọng phần lớn được cảm nhận ở trục sau nên có thể bỏ cảm biến phía trước. Trên những xe này, cảm biến và điện tử điều khiển được gộp vào một khối duy nhất, tức là một bộ điều khiển tích hợp vào cảm biến trục sau (SIECU). Khối tích hợp này có thể thay thế bánh vặn chỉnh tay không chỉ trên xe dùng đèn xenon mà cả các mẫu xe dùng đèn halogen; cả sự tiện nghi lẫn an toàn đều được nâng cao.

Phương pháp cảm ứng không phải là lựa chọn duy nhất. Trong một số ứng dụng bộ kit quay đèn, người ta dùng cảm biến siêu âm, và cảm biến này xác định độ nghiêng của thân xe bằng cách đo trực tiếp khoảng cách tới mặt đường chứ không phải gián tiếp. Cảm biến khác, cùng một mục đích: cho hệ thống điện tử biết trạng thái hiện tại của hệ thống treo.

Bán Tĩnh hay Động? Sự Khác Biệt Giữa Hai Hệ Thống

Không phải hệ thống cân bằng tự động nào cũng hoạt động với cùng một tốc độ, và sự khác biệt này thực chất nằm ở chính lõi của hệ thống. Hệ thống bán tĩnh chỉ khắc phục những thay đổi do tải trọng: bạn chất đầy cốp, xe bị xệ xuống, hệ thống với mức giảm chấn lớn, tức là độ trễ vài giây, đưa đèn về trạng thái mới. Nó không theo dõi hiện tượng mũi xe chúi xuống trong khi lái.

Ngược lại, hệ thống động phản ứng tức thì cả với sự thay đổi độ nghiêng khi tăng tốc và phanh. Động cơ cơ cấu chấp hành được kích hoạt trong phân số giây; với tốc độ đó, động cơ bước là điều bắt buộc. Vì vậy, ngày nay gần như toàn bộ xe trang bị đèn xenon đều mang hệ thống cân bằng động. Thấy hai hệ thống cạnh nhau trên màn hình kiểm tra rất ấn tượng: khi đặt tải lên xe, ở hệ thống bán tĩnh, mức chỉnh trượt đi rõ rệt trong vài giây, còn ở hệ thống động, việc khắc phục diễn ra nhanh đến mức trên màn hình chỉ thấy một ánh chớp ngắn. Thậm chí trên một số xe, việc chỉnh chỉ được thực hiện khi xe đang di chuyển.

Đặc điểm	Hệ thống bán tĩnh	Hệ thống động
Khắc phục điều gì?	Chỉ độ nghiêng do tải trọng	Tải trọng, tăng tốc và phanh
Tốc độ phản ứng	Vài giây, giảm chấn cao	Kích hoạt trong phân số giây
Loại động cơ	Động cơ cân bằng tiêu chuẩn	Động cơ bước
Ứng dụng điển hình	Xe nhỏ gọn và dùng đèn halogen	Gần như tất cả xe dùng đèn xenon

Động Cơ Bước Bên Trong Đèn Pha: Kỹ Thuật Của Mili Giây

Giờ hãy đến phần pháo hoa thật sự: các cơ cấu chấp hành trực tiếp di chuyển chùm sáng. Bên trong mỗi đèn pha thực ra có hai động cơ bước; một chỉnh mặt phẳng ngang, một chỉnh mặt phẳng dọc. Động cơ bước được ưa chuộng cho công việc này vì độ phân giải cao và phản ứng động nhanh; nghĩa là chúng có thể di chuyển chùm sáng vừa bằng những bước rất tinh vừa rất nhanh. Cách tiếp cận tương tự cũng thấy trong các thiết kế tham chiếu đèn pha thích ứng: điều khiển cùng lúc hai động cơ bước để hệ thống cân bằng động và chức năng quay đèn được thực hiện bằng cùng một phần cứng.

Các cơ cấu chấp hành thế hệ mới đã trở thành một gói mechatronik hoàn chỉnh. Khái niệm động cơ bước thông minh (ISM) gộp động cơ bước lưỡng cực và điện tử công suất vào một khối duy nhất. Mạch tích hợp đảm nhận toàn bộ việc điều khiển động cơ, khả năng tự chẩn đoán và truyền thông. Nhờ kiểm soát vi bước, chuyển động trở nên êm và rung động thấp; đồng thời tính tương thích điện từ được cải thiện, thiết kế dây dẫn đơn giản hơn và một phần quản lý lỗi được chuyển sang động cơ. Cùng một họ cơ cấu chấp hành này còn được dùng trong chiếu sáng uốn cong động và các mô-đun mang lại sự phân bố ánh sáng thay đổi. Mặt sản xuất cũng không hề nhỏ: hơn mười triệu cơ cấu chấp hành được sản xuất mỗi năm với các phiên bản 12 V và 24 V.

Về mặt truyền thông, bus LIN nổi bật lên. Các thiết kế tham chiếu được công bố cho trình điều khiển cân bằng pha dựa trên LIN chuyển các lệnh từ bộ điều khiển thành tín hiệu PWM cho động cơ. Nói cách khác, chuỗi hoạt động như sau: dữ liệu cảm biến đến bộ điều khiển, bộ này so sánh với giá trị danh định, lệnh gửi tới cơ cấu chấp hành, động cơ dịch chuyển chùm sáng. Tất cả những việc này hoàn thành ngay cả khi bạn đang phanh.

Khía cạnh pháp lý: Vì sao bắt buộc trên một số loại đèn pha?

Vì liên quan trực tiếp đến an toàn, các cơ quan quản lý cũng không ngồi yên. Tại châu Âu, hệ thống cân bằng pha trên xe mới bắt buộc từ năm 1993; các chỉ thị liên quan là 76/756/EEC và ECE-R48. Quy định số 48 của UN còn đi xa hơn: đối với đèn pha dùng một số nguồn sáng nhất định (ví dụ công nghệ tạo chùm sáng đậm và chói), quy định bắt buộc trang bị thiết bị cân bằng tự động, tự động bù đắp độ nhấp nhô của chùm sáng. Đó là lý do các đèn pha độ sáng cao như Matrix và laser được xem xét cùng với cân bằng tự động.

Các nghiên cứu của cơ quan quản lý cũng củng cố tầm quan trọng của khía cạnh động. Một đánh giá khảo sát việc độ nhấp nhô của xe bị ảnh hưởng bởi nhiều tham số đã chỉ ra rằng cách tiếp cận duy nhất giảm chói một cách đáng tin cậy là bắt buộc sử dụng các thiết bị cân bằng động. Điều thú vị lại nằm ở Bắc Mỹ: nơi đây không bắt buộc bất kỳ hệ thống cân bằng nào. Dù vậy, một nghiên cứu năm 2007 từng khuyến nghị bộ cân bằng tự động cho tất cả các đèn pha. Quy định tại Mỹ cho đèn pha chùm lái thích ứng (ADB) mãi đến tháng Hai năm 2022 mới hoàn tất; cho đến thời điểm đó, một số đèn pha matrix LED bán tại châu Âu không được phép sử dụng tại Mỹ.

Nguy cơ chói mắt: Vì sao xe chở nặng làm chói người đối diện?

Lý do tồn tại của hệ thống thực ra chỉ gói gọn trong một từ: chói. Nếu đèn pha trên xe chở nặng hướng lên trên, chùm sáng sẽ lan vào vùng nhìn của tài xế đi ngược chiều và làm giảm tầm nhìn của người ấy; gây khó khăn cho xe đối diện trong việc nhận biết các rủi ro tiềm ẩn trên đường. Điểm yếu lớn nhất của các hệ thống điều chỉnh bằng núm vặn thủ công cũng chính ở đây: vì tài xế có khả năng chỉnh đèn pha khi xe chở nặng nhưng phần lớn không hề hay biết, nên nhiều xe chở nặng gây chói không cần thiết cho xe đi ngược chiều.

Mặt khác, bức tranh không hề đơn giản một màu. Có các nghiên cứu học thuật và báo cáo của hội đồng an toàn cho thấy ánh chói làm giảm tầm nhìn; nhưng cũng có những đánh giá cho rằng các khiếu nại về độ sáng đèn pha không liên quan trực tiếp đến gia tăng tai nạn. Mặc dù sự khác biệt nhấn mạnh này có thể gây tranh cãi, nhưng rủi ro hai chiều của lỗi cảm biến là không thể tranh cãi: nếu đèn chiếu quá cao, tầm nhìn của tài xế đi ngược lại bị giảm và nguy cơ tai nạn tăng lên; nếu chiếu quá thấp, bạn không thể nhìn thấy đủ xa để lái xe an toàn ban đêm. Góc chiếu đúng là sự an toàn tính mạng của cả hai bên.

Điều Gì Xảy Ra Khi Cảm Bị Bị Lỗi?

Hệ thống có những điểm yếu cố hữu riêng. Ăn mòn đầu nối, lệch chuẩn, hao mòn cơ khí, lỗi giao tiếp mô-đun, các bộ phận treo bị mòn làm sai lệch chiều cao tham chiếu và hư hỏng vật lý của thân cảm biến là những dạng lỗi phổ biến nhất. Tuổi thọ của cảm biến thường khoảng 80.000 đến 150.000 dặm; ở khí hậu nhiều muối hoặc ven biển, thời gian này có thể ngắn hơn. Khi gặp lỗi, hệ thống có thể giữ đèn ở vị trí hiện tại hoặc kéo về vị trí mặc định an toàn, vị trí gốc; tài xế được cảnh báo bằng đèn cảnh báo hoặc thông báo trên bảng điều khiển. Nói cách khác, thay vì lặng lẽ ngừng hoạt động, hệ thống ưu tiên thông báo cho bạn - theo tôi là một lựa chọn kỹ thuật đáng yêu.

Nếu bạn muốn kiểm tra: xe không tải được đặt trên nền phẳng với thiết bị kiểm tra đèn, sau đó thêm tải từng bước vào cốp để quan sát quá trình điều chỉnh. Việc chẩn đoán hệ thống cân bằng tự động thường đòi hỏi thiết bị chẩn đoán; trên một số mẫu xe, vì cảm biến chiều cao còn cung cấp dữ liệu cho các hệ thống khác như treo tự động và chiếu sáng thích ứng với vô lăng, ảnh hưởng của lỗi có thể không giới hạn ở một chức năng duy nhất.

Kết luận: Cảm Biến Nhỏ, Khác Biệt Lớn

Cân bằng đèn pha tự động là một trong những hệ thống vô hình nhưng tinh tế nhất của xe. Một thân cảm biến nhỏ trên trục sau cảm nhận được độ chúc của thân xe, bộ điều khiển so sánh với góc mục tiêu và động cơ bước trong đèn đưa chùm sáng trở lại mặt đường trong tích tắc. Việc hệ thống này bắt buộc từ năm 1993 và yêu cầu thiết bị tự động trên đèn cường độ cao là bằng chứng rõ ràng nhất cho thấy hệ thống quan trọng đến mức nào. Lần tới khi bạn lên đường ban đêm với cốp xe đầy tải và nhận ra đèn của bạn vẫn chiếu sáng được con đường, bạn sẽ biết mình cần cảm ơn ai.
